Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Разработан Федеральным государственным учреждением "Всероссийский научно-исследовательский институт противопожарной обороны" (ФГУ ВНИИПО) МЧС России.

2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2010 г. N 67-ст.

4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт распространяется на пенообразователи целевого назначения, предназначенные для тушения пожаров водорастворимых горючих жидкостей пеной подачей сверху.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 50588-93 Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний

ГОСТ 2603-79 Реактивы. Ацетон. Технические условия

ГОСТ 4209-77 Реактивы. Магний хлористый 6-водный. Технические условия

ГОСТ 6709-72 Вода дистиллированная. Технические условия

ГОСТ 9805-84 Спирт изопропиловый. Технические условия.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Установка пенного пожаротушения: установка пожаротушения, в которой в качестве огнетушащего вещества используют воздушно-механическую пену, получаемую из водного раствора пенообразователя.

3.2. Пена: дисперсная система, состоящая из ячеек - пузырьков воздуха (газа), разделенных пленками жидкости, содержащей стабилизатор пены.

3.3. Огнетушащая воздушно-механическая пена: пена, получаемая с помощью специальной аппаратуры за счет эжекции или принудительной подачи воздуха или другого газа, предназначенная для тушения пожаров.

3.4. Кратность пены: безразмерная величина, равная отношению объемов пены и исходного раствора пенообразователя, содержащегося в ней.

3.5. Устойчивость пены: время, по истечении которого из пены выделяется 50% раствора пенообразователя или разрушается 50% объема пены.

3.6. Рабочий раствор пенообразователя: водный раствор пенного концентрата с определенной заданной объемной концентрацией.

3.7. Концентрация рабочего раствора пенообразователя: содержание пенообразователя в водном растворе для получения пены, выраженное в процентах.

3.8. Интенсивность подачи рабочего раствора: объем рабочего раствора пенообразователя, подаваемого в единицу времени на единицу площади горючего.

3.9. Зажигание: инициирование процесса горения.

3.10. Воспламенение: начало пламенного горения под воздействием источника зажигания.

3.11. Горение: экзотермическая реакция окисления вещества, сопровождающаяся по крайней мере одним из трех факторов: пламенем, свечением, выделением дыма.

3.12. Время свободного горения: время с момента воспламенения горючей жидкости до момента начала подачи пены.

3.13. Время тушения: время с момента начала подачи пены до момента прекращения горения горючей жидкости.

3.14. Время повторного воспламенения: время воспламенения 100%-ной поверхности горючей жидкости в модельном очаге от внесенного горящего тигля.

3.15. Пенообразователь (пенный концентрат) для тушения пожаров: концентрированный водный раствор стабилизатора пены (поверхностно-активного вещества), образующий при смешении с водой рабочий раствор пенообразователя.

3.16. Пенообразователи типа AFFF/AR: синтетические фторсодержащие пленкообразующие пенообразователи целевого назначения для тушения водорастворимых горючих жидкостей.

3.17. Пенообразователи типа FFFP/AR: протеиновые фторсодержащие пленкообразующие пенообразователи целевого назначения для тушения водорастворимых горючих жидкостей.

3.18. Пенообразователи типа S/AR: синтетические пенообразователи целевого назначения для тушения водорастворимых горючих жидкостей.

4.1. Характеристики

Показатели качества пенообразователей для тушения пожаров водорастворимых горючих жидкостей подачей сверху типа AFFF/AR, FFFP/AR, S/AR должны соответствовать ГОСТ Р 50588 и требованиям, указанным в таблице 1.

4.2. Требования к вспомогательным растворам

В зависимости от рекомендаций производителя при проведении испытаний для приготовления рабочих растворов применяют питьевую, жесткую или морскую воду.

5.1. Определение времени тушения пеной низкой и средней кратности водорастворимых горючих жидкостей

5.1.1. Определение времени тушения пеной низкой кратности водорастворимых горючих жидкостей

5.1.1.1. Сущность метода заключается в определении времени тушения водорастворимой горючей жидкости в модельном очаге площадью 1,73 м2 пеной низкой кратности при установленной в таблице 1 интенсивности подачи рабочего раствора пенообразователя.

5.1.1.2. Оборудование и материалы

При испытании применяют следующее оборудование и материалы:

ствол низкой кратности (ГОСТ Р 50588, пункт 5.2 ), обеспечивающий расход раствора пенообразователя (11,40 +/- 0,05) дм3/мин при давлении перед стволом (0,63 +/- 0,03) МПа;

насосную установку, обеспечивающую объемный расход раствора пенообразователя не менее 14,25 дм3/мин при давлении (0,79 +/- 0,03) МПа;

круглый противень, изготовленный из стали низкой прочности, с внутренним диаметром (1480 +/- 15) мм, высотой (150 +/- 10) мм, с толщиной стенок (2,5 +/- 0,5) мм, имеющий экран для сбора пены, изготовленный из стали марки низкой прочности, высотой (1000 +/- 50) мм, длиной (1000 +/- 50) мм, толщиной (2,5 +/- 0,5) мм;

тигель для повторного воспламенения с ручкой, изготовленный из стали низкой прочности, с внутренним диаметром (300 +/- 5) мм, высотой (250 +/- 5) мм, с толщиной стенок (2,5 +/- 0,5) мм;

горючая жидкость - ацетон по ГОСТ 2603 (изопропанол по ГОСТ 9805 ).

5.1.1.3. Проведение испытания

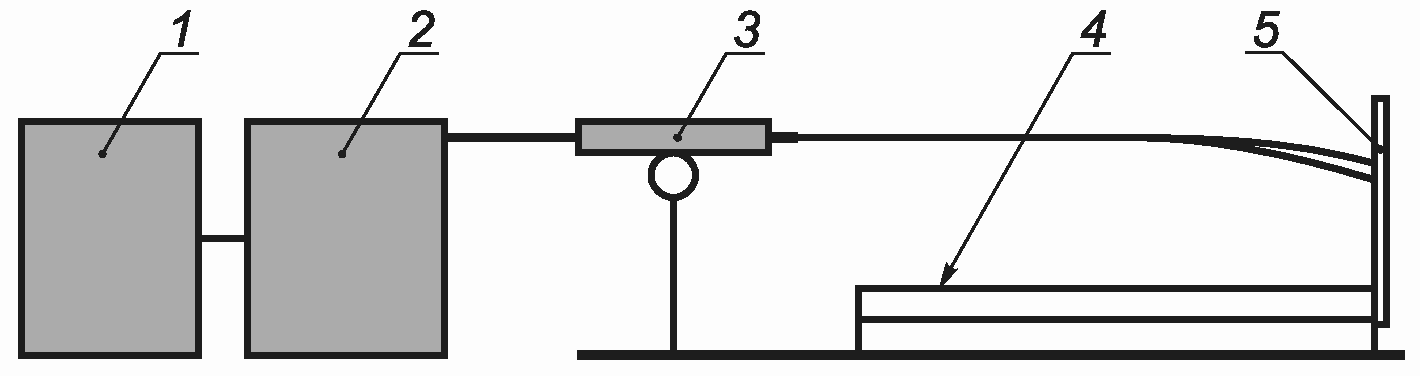

Готовят рабочий раствор пенообразователя. Устанавливают модельный очаг на ровной поверхности земли. В противень заливают (125 +/- 5) дм3 горючего. Располагают ствол горизонтально на высоте (1,0 +/- 0,1) м от поверхности горючего на таком расстоянии от противня, чтобы пена из ствола, направленная вдоль диаметра противня, ударялась об экран для сбора пены на высоте (0,5 +/- 0,1) м от поверхности горючего. Горючее в противне зажигают. Время свободного горения (120 +/- 5) с. Подачу пены осуществляют в течение (180 +/- 2) с или (300 +/- 2) с. Фиксируют время тушения. Для определения времени повторного воспламенения через (300 +/- 2) с после прекращения подачи пены тигель с (2 +/- 0,1) дм3 горючего устанавливают в центр противня. Горючее в тигле зажигают и фиксируют время повторного воспламенения. Следует провести три испытания, но при успешном тушении в двух первых испытаниях, третье - не проводят. За результат испытаний принимают среднеарифметическое значение показателей, полученных в двух/трех испытаниях.

5.1.2. Определение времени тушения пеной средней кратности водорастворимых горючих жидкостей (стендовый метод)

5.1.2.1. Сущность метода заключается в определении времени тушения водорастворимой горючей жидкости пеной средней кратности.

5.1.2.2. Оборудование и материалы

При испытании применяют следующее оборудование и материалы:

генератор пены средней кратности по стендовой методике по ГОСТ Р 50588 (пункт 5.4) , обеспечивающий получение расхода раствора пенообразователя (2 +/- 0,2) г/с;

цилиндрическую горелку, изготовленную из стали низкой прочности, с внутренним диаметром (180 +/- 1) мм, высотой (100 +/- 2) мм, с толщиной стенок (1,0 +/- 0,2) мм.

5.1.2.3. Проведение испытания

Готовят рабочий раствор пенообразователя. Заливают в горелку (1010 +/- 10) см3 горючего.

Горючее зажигают. Время свободного горения - (180 +/- 5) с. Вводят пеногенератор в зону горения так, чтобы пена ложилась в центр горелки. Подачу пены осуществляют в течение (120 +/- 2) с. Фиксируют время тушения. Следует провести три испытания, но при успешном тушении в двух первых испытаниях, третье - не проводят. За результат испытаний принимают среднеарифметическое значение показателей, полученных в двух/трех испытаниях.

Для создания модели жесткой воды используют материалы, представленные в таблице А.1.

[1] ТУ 6-09-5077-87 Кальций хлорид 2-водный
