Разработаны Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России (Л.М. Мешман - руководитель темы; С.Г. Цариченко, В.В. Алешин, Р.Ю. Губин).

Внесены и подготовлены к утверждению нормативно-техническим отделом Главного управления Государственной противопожарной службы (ГУГПС) МВД России.

Дата введения в действие 01.06.1998 г.

1. Настоящие нормы устанавливают методы испытаний водяных спринклерных оросителей (скрытых, потайных и углубленных) (далее - оросители), на воздействие тестового очага пожара (далее - ТП) в стандартном испытательном помещении при их сертификации в области пожарной безопасности, а также критерии оценки результатов испытаний с целью определения пригодности оросителей для использования в автоматических установках водяного пожаротушения.

Данные огневые испытания оросителей для подвесных потолков проводятся взамен испытаний оросителей на условное время срабатывания по ГОСТ Р 51043-97 .

Требования настоящих норм являются обязательными.

2. В целях настоящих норм применяются следующие понятия:

углубленный ороситель - спринклерный ороситель, у которого корпус или дужки частично находятся в углублении потолка;

потайной ороситель - спринклерный ороситель, устанавливаемый заподлицо с подвесным потолком;

скрытый ороситель - потайной спринклерный ороситель, скрытый декоративной крышкой;

тестовый очаг пожара - горение строго определенных материалов, обеспечивающих заданные параметры среды в стандартном испытательном помещении.

3. Испытаниям подвергают оросители, прошедшие предварительно испытания согласно ГОСТ Р 51043 (рисунок 3) вплоть по N 5 включительно (взамен испытаний N 12).

4. Количество оросителей, представленных на испытания, - 5 шт.

5. При несоответствии даже одного из оросителей хотя бы одному из требований настоящих норм следует проводить повторные испытания на удвоенном числе оросителей; результаты повторных испытаний считают окончательными.

6. Оросители поставляют на испытания с нормативной документацией и полным комплектом узлов, приспособлений и вспомогательного оборудования, необходимого для их монтажа и нормального функционирования.

7. Техническая документация на оросители должна содержать информацию о максимальном времени срабатывания оросителей в условиях ТП, которое не должно превышать 3 мин 51 с для оросителей с температурой срабатывания до 79 °С и 3 мин 9 с для оросителей с температурой срабатывания от 79 °С и выше.

8. Результаты испытаний оформляют в виде таблицы ( раздел V ).

9. Испытания проводят при следующих атмосферных условиях:

температура окружающего воздуха - от 21 до 28 °С;

относительная влажность - от 30 до 80%;

атмосферное давление - от 98 до 104 кПа.

10. Испытания оросителей проводят в помещении с размерами:

длина - (4,6 +/- 0,1) м;

ширина - (4,6 +/- 0,1) м;

высота - (2,4 +/- 0,1) м.

11. Внутри помещения стены должны быть отделаны фанерой толщиной не менее 12 мм, потолок должен быть без выступов, отделан стальным листовым прокатом толщиной не менее 1 мм; угол комнаты, в котором установлен ТП, должен быть защищен негорючим покрытием.

12. ТП располагают на полу в одном из углов помещения. В качестве тестового очага пожара используют песочную печь размером (300 +/- 5) х (300 +/- 5) х (300 +/- 5) мм. Расстояние от оси ТП до стен должно быть в пределах (450 +/- 25) мм, высота от пола до верха ТП должна быть (560 +/- 30) мм.

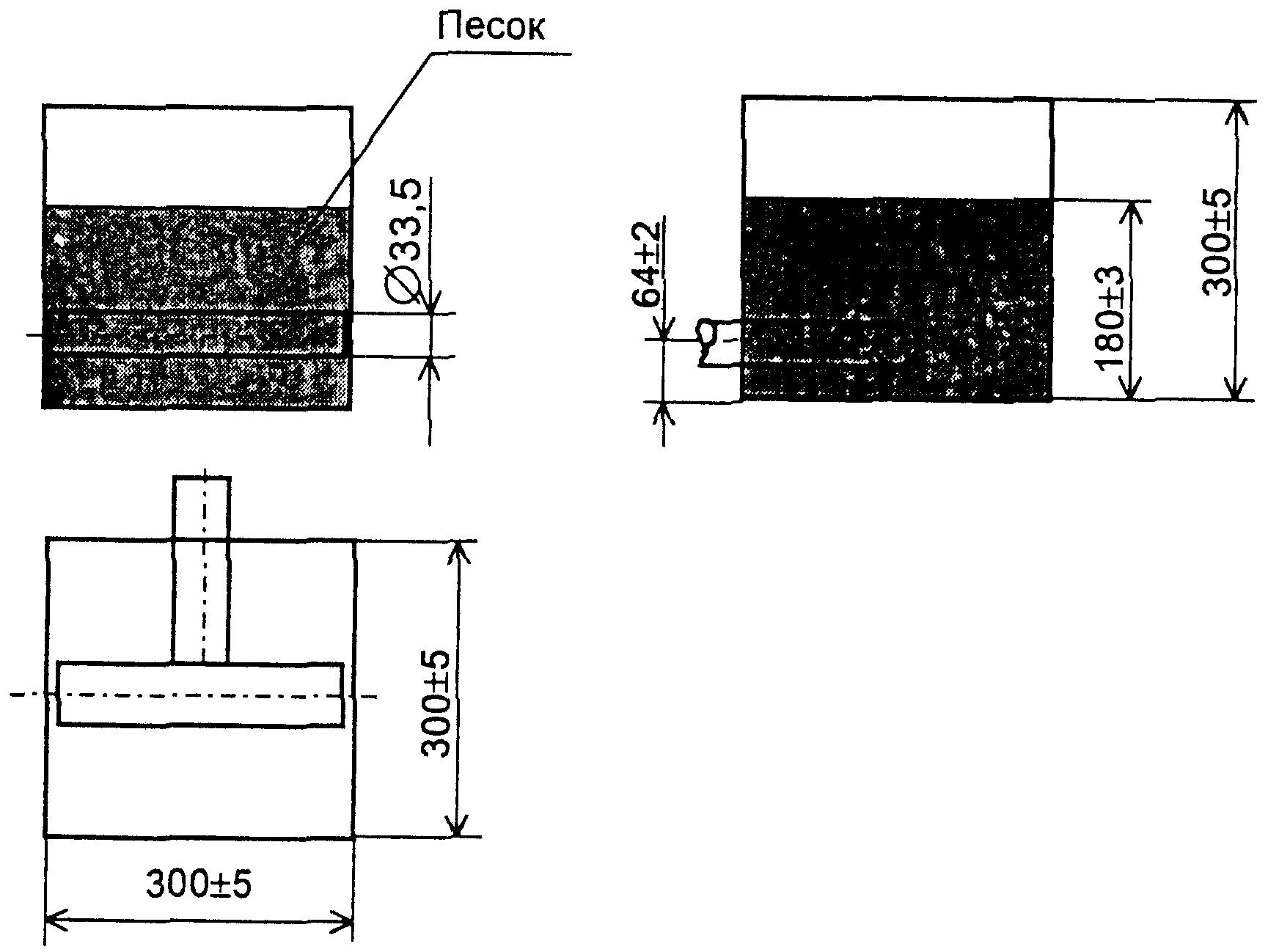

13. Песочная печь снабжена горелкой; расход природного газа или метана 9,6 м3/ч +/- 5% и 26 м3/ч +/- 5%; теплота сгорания газа (155000 +/- 4200) кДж/м3. Теплота сгорания устанавливается по сертификату на горючий газ. Устройство газовой горелки приведено в Приложении 1.

14. Оросители устанавливают в монтажном без подвода давления положении максимально углубленными соответственно технической документации на них. Каждый ороситель заполняют водой с температурой (20 +/- 5) °С. Оросители должны быть сориентированы таким образом, чтобы плоскость дужек проходила через вертикальную образующую угла, в котором расположен ТП; если дужки отсутствуют, то ороситель ориентируют таким образом, чтобы чувствительный элемент оросителя находился в зоне наибольшего "затенения" относительно плоскости, проходящей через ось оросителя и через вертикальную образующую угла, в котором расположен ТП.

Узел крепления оросителя допускается выполнять в виде съемной конструкции, утапливаемой в соответствующей нише потолка.

15. Термоэлектрический преобразователь (ТЭП) устанавливают в центре потолка +/- 30 мм (под центральным оросителем) и на расстоянии (250 +/- 5) мм ниже потолка.

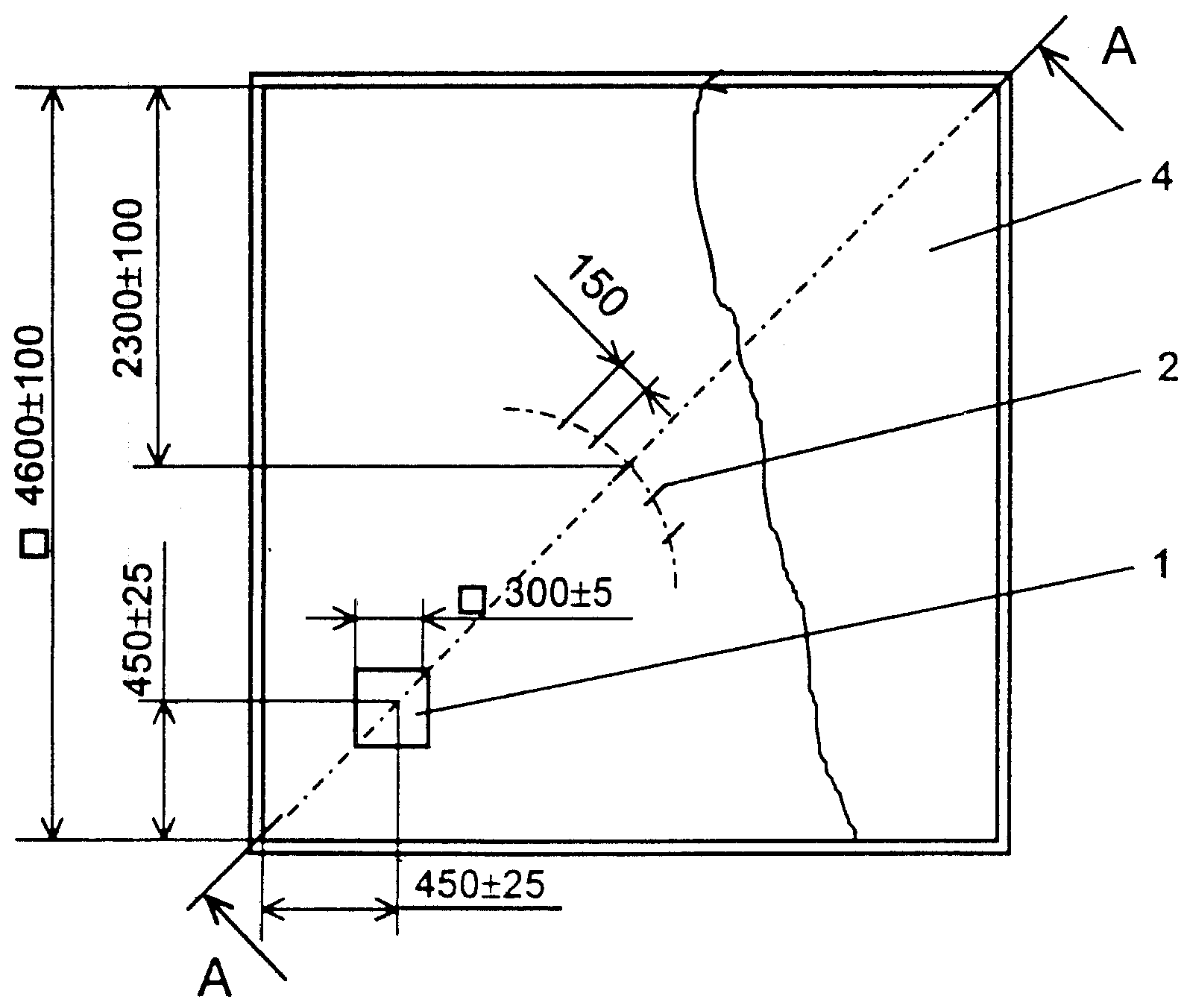

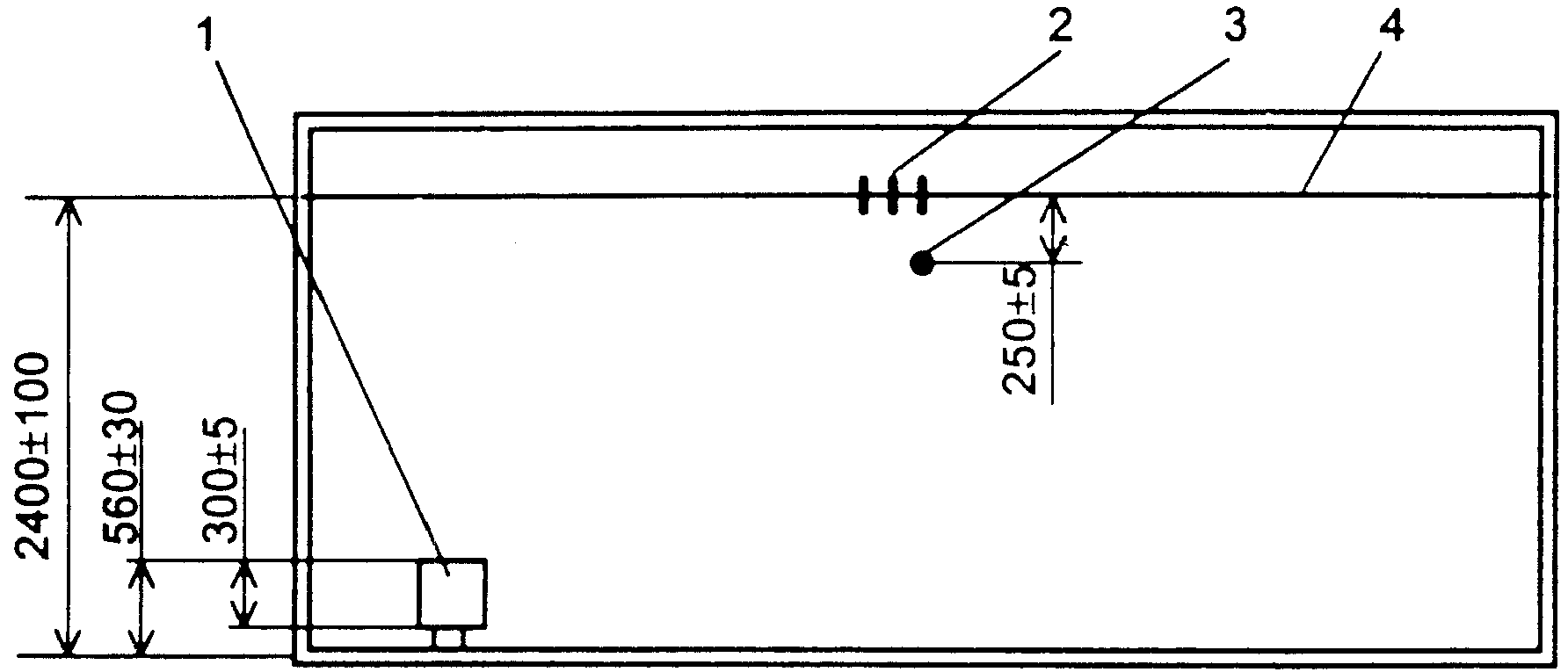

16. Взаимное расположение в испытательном помещении ТП, ТЭП и испытываемых оросителей представлено в Приложении 2.

17. Перед началом испытаний в помещении должен быть произведен не менее чем 10-кратный воздухообмен.

18. Допустимая относительная погрешность всех измерений при испытании не должна превышать 5% (если не указана другая погрешность).

19. Для оросителей с температурой срабатывания до 79 °С устанавливают расход природного газа или метана - 9,6 м3/ч +/- 5%, для оросителей с температурой срабатывания от 79 °С и выше - 26 м3/ч +/- 5%.

20. За начало отсчета времени срабатывания принимают момент достижения температуры в зоне контроля (в зоне установки оросителей):

для оросителей с температурой срабатывания до 79 °С - (31 +/- 1) °С;

для оросителей с температурой срабатывания от 79 °С и выше - ( ) °С.

21. Во время проведения испытаний контролируют следующие параметры:

температуру в зоне установки оросителей (при поджигании ТП, начале отсчета и срабатывания оросителей);

расход горючего газа;

время срабатывания оросителей и декоративных крышек скрытых оросителей.

22. В момент срабатывания оросителя необходимо зафиксировать время срабатывания и температуру в зоне установки оросителя; за факт срабатывания принимается разрушение теплового замка, которое устанавливается визуально или при помощи специальных датчиков.

23. Результаты испытаний заносят в таблицу.

24. За положительный критерий результатов испытаний оросителей принимают допустимое предельное значение времени срабатывания в секундах, которое определяется по формуле

где - среднее время срабатывания оросителей, с;

S - несмещенное среднее квадратическое отклонение;

К - коэффициент вероятности (К = 3,981).

25. Среднее время срабатывания в секундах определяют по формуле

где t - время срабатывания n-го оросителя, с;

n - число испытываемых оросителей.

26. Несмещенное среднее квадратическое отклонение S определяют по формуле

27. Результаты испытаний считают удовлетворительными, если предъявленные на испытания оросители соответствуют следующим условиям:

для оросителей с температурой срабатывания до 79 °С:

для оросителей с температурой срабатывания от 79 °С и выше:

28. При несоответствии условий (4) и (5) настоящих норм следует проводить повторные испытания на удвоенном числе оросителей; результаты повторных испытаний считают окончательными.

29. К проведению испытаний допускается инженерно-технический персонал, прошедший соответствующий инструктаж по технике безопасности.

30. Аппаратуру, предназначенную для сбора и отображения информации, размещают в отдельном помещении, изолированном от помещения, в котором проводят огневые испытания; в испытательном помещении должна быть предусмотрена возможность визуального контроля очага пожара.

31. В помещении, предназначенном для аппаратуры, должны находиться первичные средства пожаротушения и аптечка, содержащая необходимые медикаменты.

32. Перед проведением испытаний персонал, проводящий испытания, должен покинуть помещение; двери или другие проемы должны быть закрыты.

33. Зажигание газа должно производиться автоматически, при этом присутствие людей в помещении недопустимо.

34. Входить в помещение разрешается только после не менее, чем 10-кратного воздухообмена и при температуре в помещении не более 40 °С.

35. В настоящих нормах использованы ссылки на следующие стандарты:

ГОСТ Р 50898-96 . Извещатели пожарные. Огневые испытания.

ГОСТ Р 51043-97 . Установки водяного и пенного пожаротушения автоматические. Оросители спринклерные и дренчерные. Общие технические требования. Методы испытаний.
