ИЗМЕНЕНИЕ N 1 ГОСТ Р 53302-2009
"ОБОРУДОВАНИЕ ПРОТИВОДЫМНОЙ ЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ.
ВЕНТИЛЯТОРЫ. МЕТОД ИСПЫТАНИЙ НА ОГНЕСТОЙКОСТЬ"
ОКС 13.220.50
Дата введения
1 сентября 2014 года
Раздел 2. Заменить ссылки:
ГОСТ Р 50431-92 на "ГОСТ Р 8.585-2001. Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования";
ГОСТ 12.1.019-79 на "ГОСТ Р 12.1.019-2009. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты".
Раздел 2, пункт 4.3. Заменить ссылку: ГОСТ Р 30247.0 на ГОСТ 30247.0.
Пункт 3.2.2 изложить в новой редакции:
"3.2.2. Наступление предельного состояния по потере функциональной способности характеризуется снижением подачи вентилятора более чем на 15% или давления более чем на 10% в процессе огневых испытаний по отношению к значениям, полученным на начальном этапе испытаний после достижения на входе в образец одного из установленных значений температурного ряда: 200 °C, 300 °C, 400 °C, 600 °C".
Пункты 5.1, 5.2.2. Заменить слова: "(обязательные приложения А, Б, В)" на "(приложения А, Б, В, Г)".
Пункт 5.2.5. Заменить ссылку: ГОСТ Р 50431 на ГОСТ Р 8.585.
Пункты 7.3 - 7.5 изложить в новой редакции:
"7.3. До теплового воздействия на вентилятор снимается аэродинамическая характеристика вентилятора посредством его дросселирования при температуре окружающей среды. К испытанию допускаются вентиляторы, соответствующие данным технической документации и (для серийно выпускаемых изделий) прошедшие технический контроль на предприятии-изготовителе. Отклонение полученных значений подачи и давления, приведенных к стандартным условиям окружающей среды, от заявленных производителем в технической документации не должно превышать 15% и 10% соответственно. Началом испытания является момент включения форсунок печи.
Примечание. Под стандартными условиями окружающей среды принимается: барометрическое давление , температура .
7.4. В процессе теплового воздействия проводится контроль и осуществляются измерения следующих параметров:
температуры на входе в вентилятор;
температуры на выходе из вентилятора (для всех вентиляторов, за исключением крышных);
температуры в сечении установки расходомера;
разности давлений на входе и выходе вентилятора (для всех вентиляторов, за исключением струйных (импульсных), а для крышных вентиляторов - разности давлений на входе в вентилятор и наружного);
перепада давлений на КПД;
состояния конструкции испытываемого образца (наличие вибраций, биений рабочего колеса, воспламенение в узле привода, образование сквозных трещин и отверстий в корпусе с выбросом нагретых газов, появление отказов, приводящих к остановке рабочего колеса, и т.п.).
7.5. Через 30 мин после начала огневого испытания прекращают подачу электропитания на двигатель вентилятора (в том числе на двигатель вентилятора охлаждения, при наличии) на 1 мин, после чего электропитание двигателя вентилятора восстанавливается до момента окончания испытания.
Окончание испытания соответствует моменту наступления одного из предельных состояний конструкции вентилятора по огнестойкости в соответствии с 3.2.1, 3.2.2 настоящего стандарта".
Пункт 11.1. Заменить ссылку: ГОСТ 12.1.019 на ГОСТ Р 12.1.019.
Стандарт дополнить приложением - Г:
Приложение Г
(обязательное)

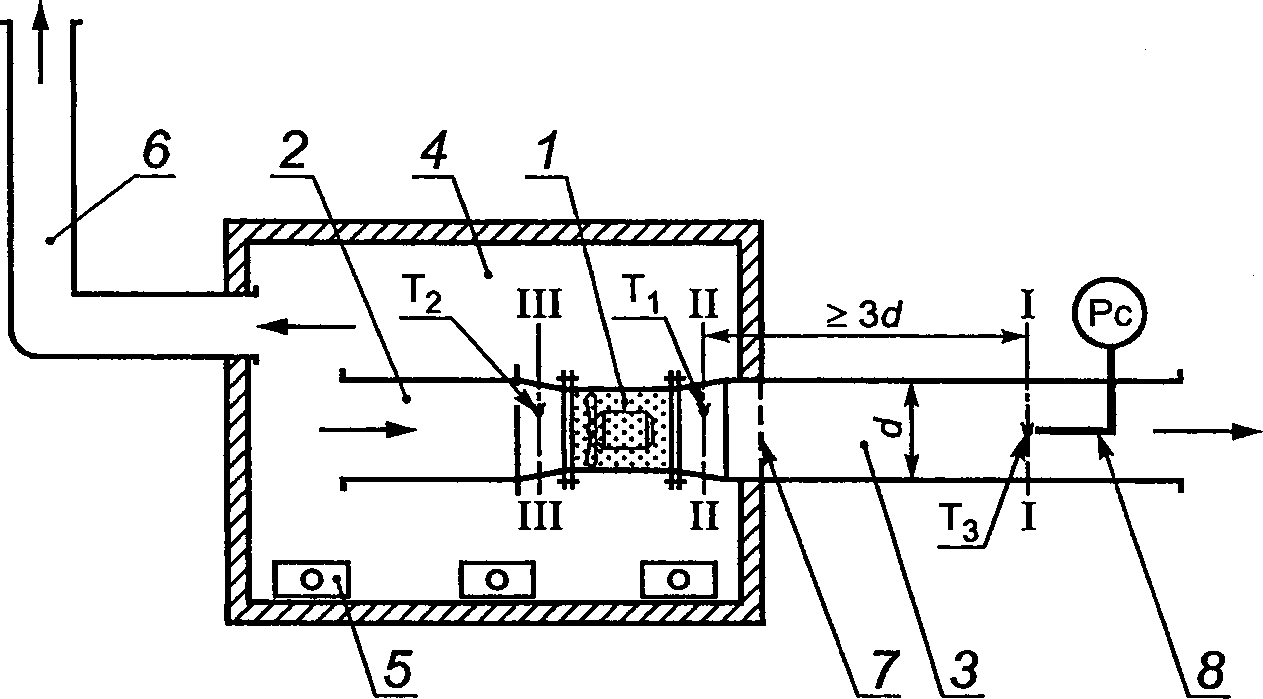

1 - испытываемый образец вентилятора; 2 - всасывающий
воздуховод; 3 - нагнетательный воздуховод; 4 - печь;
5 - форсунки; 6 - дымоход; 7 - выравнивающее устройство;
8 - комбинированный приемник давления (КПД); I-I, II-II,
III-III - мерные сечения; - термоэлектрический
преобразователь (ТЭП); , , - температуры на входе
и выходе из вентилятора и в сечении измерения расхода
газов соответственно; Pс - перепад давления на КПД
Рисунок Г.1. Схема стенда для испытания
струйных (импульсных) вентиляторов
