"ГОСТ Р 53316-2009. Национальный стандарт Российской Федерации. Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания"
(утв. и введен в действие Приказом Ростехрегулирования от 18.02.2009 N 92-ст)
"ГОСТ Р 53316-2009. Национальный стандарт Российской Федерации. Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания"
(утв. и введен в действие Приказом Ростехрегулирования от 18.02.2009 N 92-ст)
Утвержден и введен в действие
Приказом
Ростехрегулирования
от 18 февраля 2009 г. N 92-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБЕЛЬНЫЕ ЛИНИИ.
СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА
МЕТОД ИСПЫТАНИЯ
Cable lines.
Circuit integrity under fire.
Test method
ГОСТ Р 53316-2009
ОКС 13.220.01;
ОКП 350000
Дата введения
1 июля 2010 года
с правом досрочного применения
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом
от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации -
ГОСТ Р 1.0-2004
"Стандартизация в Российской Федерации. Основные положения".
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ "ВНИИПО" МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие
Приказом
Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 92-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Настоящий стандарт распространяется на кабельные линии, к которым предъявляются требования по сохранению работоспособности в условиях пожара, и устанавливает метод испытания.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53769-2010
. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия
ГОСТ Р МЭК 60331-21-2003
. Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ включительно
ГОСТ Р МЭК 60331-23-2003
. Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 23. Проведение испытаний и требования к ним. Кабели электрические для передачи данных
ГОСТ Р МЭК 60331-25-2003
. Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 25. Проведение испытаний и требования к ним. Кабели оптические
ГОСТ 1508-78
. Кабели контрольные с резиновой и пластмассовой изоляцией. Технические условия
ГОСТ 30247.0-94
(ИСО 834-75). Конструкции строительные. Методы испытаний на огнестойкость. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Кабельная линия: линия, предназначенная для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящая из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенная согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.
3.2 Работоспособность: способность продолжать выполнять заданные функции при воздействии стандартного температурного режима в течение заданного периода времени.
3.3 Стандартный температурный режим: режим изменения температуры во времени в соответствии с
ГОСТ 30247.0
.
4.1. Стендовое оборудование - в соответствии с
разделом 5
ГОСТ 30247.0, при этом внутренние размеры испытательной печи должны быть не менее 3000 x 3000 x 3000 мм.
4.2. Для имитации пожара в процессе испытания в испытательной печи должен быть создан стандартный температурный режим в соответствии с
разделом 6
ГОСТ 30247.0.
4.3. Подготовка и проведение испытания
4.3.1. Образец представляет собой кабельную линию в проектном исполнении, которую устанавливают в испытательной печи в соответствии с технической документацией. При использовании коробов, лотков или труб образец устанавливают в испытательную печь горизонтально таким образом, чтобы в испытательной печи находилось максимальное количество стыков и элементов вентиляционных систем (при их наличии) в соответствии с технической документацией. Места прохода образца через стены печи заделывают в соответствии с технической документацией.
4.3.2. При проведении испытаний кабельных коробов, предназначенных для сохранения работоспособности кабельной линии в условиях пожара, в каждом образце прокладывают кабели согласно проектной документации. Если данная документация отсутствует, то прокладывают по одному отрезку следующих марок кабелей:
- АВВГ 2 x 2,5 - 0,66
ГОСТ Р 53769
;
- АВВГ 4 x 10 - 1
ГОСТ Р 53769
;
- АКВВГ 14 x 2,5 -
ГОСТ 1508
.
Кабели крепят металлическими скобами или другим крепежом в соответствии с технической документацией. Схема прокладки кабелей показана на
рисунке А.1
(Приложение А).
4.3.3. Свободную площадь днища короба, лотка равномерно заполняют эквивалентной нагрузкой, имитирующей массу отсутствующих по сравнению с проектной документацией кабелей. Эквивалентную нагрузку прикладывают в виде металлических цепей или отрезков металлических прутков длиной не более 100 мм. Если в проектной документации отсутствуют сведения об эквивалентной нагрузке, то эквивалентную нагрузку определяют как разницу между проектной и фактической (при проведении испытаний) массами кабелей в кабельном коробе или лотке. Максимальная величина проектной нагрузки должна быть определена проектной документацией на кабельные короба и лотки. Эквивалентную нагрузку распределяют по днищу равномерно.
4.3.4. К установленным образцам кабелей подключают испытательное оборудование:
- для кабелей на номинальное напряжение до 0,6/1,0 кВ включительно - по
ГОСТ Р МЭК 60331-21
;
- для кабелей электрических для передачи данных - по
ГОСТ Р МЭК 60331-23
;
- для кабелей оптических - по
ГОСТ Р МЭК 60331-25
.
4.3.5. Испытание проводят в течение времени, установленного в технической документации на данный образец.
|
|
Применение на добровольной основе пункта 4.4 обеспечивает соблюдение требований Федерального
закона
от 22.07.2008 N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (
Приказ
Росстандарта от 16.04.2014 N 474).
|
|
4.4. Оценка результатов испытания
Образец считают выдержавшим испытание, если:
- напряжение приложено в течение всего испытания, т.е. прерывать цепи не отключается;
- токопроводящая жила не разрушается, т.е. лампа не гаснет;
- значение приращения затухания (для кабелей оптических), полученное при измерении, не превышает максимально допустимого значения.
(рекомендуемое)

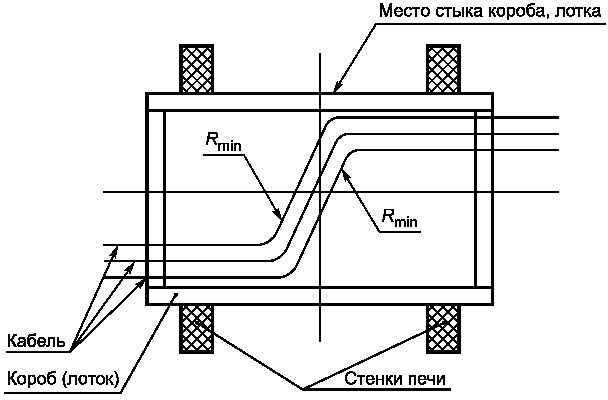

СХЕМА ПРОКЛАДКИ КАБЕЛЕЙ ВНУТРИ КОРОБА (ЛОТКА)
- минимальный радиус изгиба кабеля, мм, определяется
в соответствии с технической документацией на кабель
Рисунок А.1. Схема прокладки кабелей внутри короба (лотка)
