Название документа
"НПБ 151-96. Шкаф пожарный. Общие технические требования. Методы испытаний"
(введены Приказом ГУГПС МВД РФ от 28.06.1996 N 40)
(ред. от 21.12.1999)
"НПБ 151-96. Шкаф пожарный. Общие технические требования. Методы испытаний"
(введены Приказом ГУГПС МВД РФ от 28.06.1996 N 40)
(ред. от 21.12.1999)
Приказом ГУГПС МВД РФ
от 28 июня 1996 г. N 40
НОРМЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ
ШКАФ ПОЖАРНЫЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
COMPLETE SET OF FIRE CRANE.
Basic Indexis. Test Methods
НПБ 151-96
|
Список изменяющих документов
(в ред.
Изменения N 1
, утв. Приказом
ГУГПС МВД РФ от 21.12.1999 N 99)
|
Разработаны Главным управлением Государственной противопожарной службы (ГУГПС) и Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России.
Внесены и подготовлены к утверждению нормативно-техническим отделом ГУГПС МВД России.
Утверждены главным государственным инспектором Российской Федерации по пожарному надзору.
Дата введения в действие 01.07.1996 г.
Настоящий документ устанавливает общие технические требования и методы испытаний пожарных шкафов (ПШ).
Настоящие нормы распространяются на все виды испытаний ПШ, в том числе сертификационные.
Пожарные шкафы должны размещаться внутри зданий и сооружений, имеющих внутренний водопровод, обеспечивающий расход воды не ниже норм, оговоренных в
СНиП 2.04.01
.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
ПШ должны соответствовать требованиям климатического исполнения с категорией размещения по
ГОСТ 15150
.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
Температурный диапазон применения от 5 до 45 °С.
2.2. Размеры пожарных шкафов определяются в зависимости от количества и диаметра размещаемых в них пожарных клапанов, рукавов, стволов, огнетушителей. В пожарных шкафах, кроме устанавливаемых в жилых зданиях, должно быть предусмотрено место для установки огнетушителей, количество и размеры которых определяются в проектах на вновь строящиеся и реконструируемые объекты.
Пожарные шкафы, устанавливаемые на спаренных пожарных стояках, должны иметь размеры, позволяющие размещать в них два или четыре комплекта пожарных кранов ДУ-65, а также огнетушители.
(п. 2.2 в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
2.3. В пожарных шкафах размещаются оборудование пожарного крана и переносные огнетушители, которые должны соответствовать требованиям стандартов или норм на них:
- рукава пожарные напорные по
ГОСТ Р 51049
,
НПБ 152
;
- головки соединительные для пожарного оборудования по
ГОСТ 28352
,
НПБ 153
;
- клапаны для пожарных кранов по
НПБ 154
;
- стволы пожарные ручные по
НПБ 177
;
- огнетушители переносные по НПБ 155.
(п. 2.3 в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
2.4. Огнетушители могут размещаться как в общем, так и в отдельном отсеке пожарного шкафа, а также в отдельном шкафу, при этом на него распространяются все требования настоящих НПБ.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
3.1. ПШ должны изготавливаться в соответствии с требованиями настоящих НПБ и технической документации, утвержденных в установленном порядке.
3.2. ПШ должны быть оборудованы поворотной кассетой для размещения в ней пожарного рукава, укладываемого в двойную скатку, "гармошку" (см. рисунок).

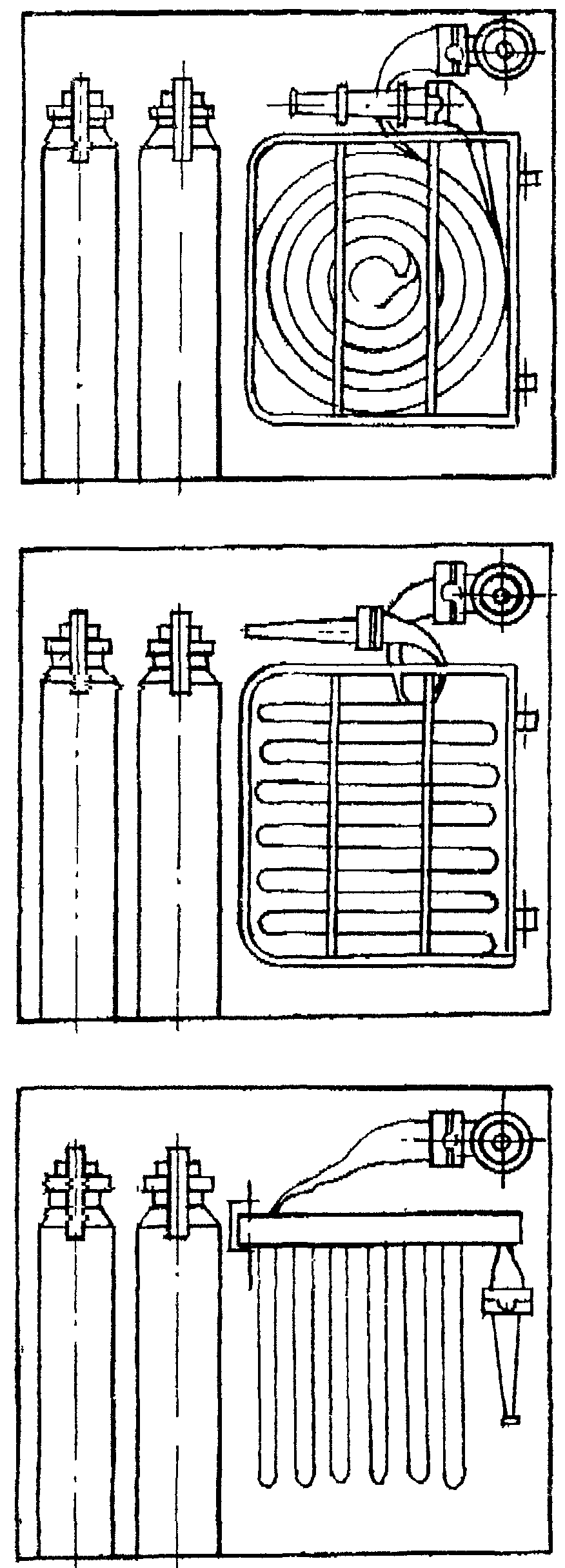

Примеры размещения пожарного рукава в шкафу
3.3. Конструкция ПШ должна обеспечивать его естественную вентиляцию. При этом ПШ должен иметь не менее шести вентиляционных отверстий диаметром 20 мм, расположенных на каждой дверке шкафа или на каждой из боковых наружных стенок, по три в верхней и нижней частях дверки или стойки. Допускаются другие конструктивные решения обеспечения вентиляции.
3.4. Дверки шкафа должны иметь прозрачную вставку, позволяющую проводить визуальную проверку наличия и состояния комплектующих; давать возможность прочтения маркировочных надписей на корпусах огнетушителей. Дверки шкафа должны иметь приспособление для их опломбирования. Допускается изготавливать шкафы без прозрачных вставок, при этом на дверке шкафа должна быть нанесена информация о его содержимом.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
3.5. Внешнее оформление ПШ должно включать красный сигнальный цвет по
ГОСТ 12.4.026
. Надписи на дверках ПШ наносятся в соответствии с ГОСТ 12.4.009,
п. 2.5.10
.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
3.6. Установка пожарных клапанов на внутреннем водопроводе зданий (сооружений) должна выполняться с соблюдением требований
СНиП 2.04.01
("Внутренний водопровод и канализация зданий"), а также следующих требований:
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
- маховичок клапана должен располагаться так, чтобы обеспечивалось удобство его охвата рукой и вращения;
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
- выходной патрубок клапана должен располагаться так, чтобы обеспечивалось удобство присоединения пожарного рукава и исключался резкий "излом" рукава при прокладке его в любую от клапана сторону.
Допускается использовать в качестве пожарных клапаны запорные муфтовые или цапковые общепромышленного назначения.
Пожарные клапаны, изготовленные из чугуна, должны быть окрашены в красный цвет в соответствии с
ГОСТ 14202
.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
3.7. Пожарный шкаф должен иметь элементы крепления к строительным конструкциям.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
3.8. Шкаф должен изготавливаться из листовой стали. Окраску наружных и внутренних поверхностей шкафа производить по грунтовке ГФ-21,
ГОСТ 25129
, эмалью ПФ-115,
ГОСТ 6465
, или другими покрытиями с показателями не ниже указанных. Цвет покрытия снаружи и внутри - в соответствии с проектной документацией.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
Допускается изготавливать шкафы из алюминиевых сплавов, древесных материалов с антисептической обработкой, пластмасс и т.п.
3.9. Рукава с соединительными головками должны выдерживать испытательное давление не менее 1,25 МПа. Подтекание воды в месте навязки рукавов на головки и через уплотнительные элементы головок не допускается.
3.10. При дистанционном пуске пожарных насосов место расположения пусковых кнопок и кнопок тревожной сигнализации в шкафах должно оговариваться при их заказе на изготовление.
(п. 3.10 введен
Изменением N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
4.1. Испытания проводят в нормальных климатических условиях по
ГОСТ 15150
.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
4.2. Габаритные размеры ПШ (
п. 2.1
) и установочные размеры пожарного крана измеряют рулеткой со стальной лентой по ГОСТ 7502 или линейкой по
ГОСТ 427
с погрешностью до 1 мм, длину рукава измеряют с погрешностью до 0,1 м.
4.3. Комплектацию шкафов (
п. 2.3
), проверку наличия вентиляционных отверстий (
п. 3.3
), наличие прозрачной вставки, возможность опломбирования дверок шкафа (
п. 3.4
), внешнюю окраску (
пп. 3.5
,
3.6
), установку огнетушителей и возможность прочтения маркировки на их корпусах (п. 3.4) проверяют внешним осмотром.
4.4. Качество комплектующих пожарного шкафа (
п. 2.3
) подтверждается документом предприятия-изготовителя.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
4.5. Качество покрытий (
п. 3.8
) проверяют по
ГОСТ 9.302
(контроль внешнего вида) внешним осмотром.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
4.6. Испытание на прочность и плотность крепления рукавов с соединительными головками (
п. 3.9
) проводят на рукавах, входящих в комплект ПШ. Рукав раскатывают на полную длину и подсоединяют к насосу, снабженному контрольным манометром
ГОСТ 2405
, класс точности 1,5. При открытом стволе рукав плавно заполняют водой, ствол перекрывают. Давление плавно в течение 1 - 2 мин поднимают до испытательного (
п. 3.9
) и выдерживают в течение (3,0 + 0,1) мин. Места крепления головок с рукавами, стыки головок, клапан запорный должны быть герметичными. Утечка воды через перекрывающее устройство ствола в соответствии с
ГОСТ 9923
.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
4.7. Расход воды, обеспечиваемый комплектующими пожарного шкафа, измеряют в ходе продолжения испытаний по
п. 3.9
. При этом ствол устанавливают стационарно с соблюдением требований методики испытаний стволов по
ГОСТ 9923
.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
Расход воды определяется с помощью мерного бака. При этом емкость бака должна быть не менее 250 л, а продолжительность времени подачи воды не менее 30 с. Расход воды определяется как частное от деления объема воды в баке на время подачи ее в бак.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
Испытания проводят как при сплошной, так и при распыленной струе при давлении перед стволом (0,4 +/- 0,05) МПа.
4.8. В случае сертификационных испытаний берут три комплекта шкафов пожарных, при этом каждый из них должен удовлетворять предъявляемым требованиям.
5.1. Для транспортирования ПШ должен быть упакован в коробку из гофрированного картона или в деревянный ящик по
ГОСТ 2991
.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
5.2. Масса брутто не должна превышать 80 кг. Допускается транспортирование ПШ в контейнерах без упаковки при условии предохранения их от повреждения.
5.3. Каждый ПШ должен сопровождаться паспортом, объединенным с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
Сопроводительная документация должна быть предохранена от механических повреждений и воздействия атмосферных осадков.
5.4. Консервация ПШ по
ГОСТ 9.014
. Срок консервации 1 год.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
6.1. На каждом ПШ, в месте, указанном на чертеже, должна быть маркировка, сохраняющаяся в течение всего срока эксплуатации с указанием:
- товарного знака предприятия-изготовителя;
- условного обозначения ПШ;
- даты изготовления;
- штампа технического контроля.
7.1. Изготовитель должен гарантировать соответствие ПШ требованиям настоящих НПБ при соблюдении условий эксплуатации и хранения.
7.2. Гарантийный срок хранения ПШ - 36 месяцев с момента изготовления. Гарантийный срок эксплуатации в пределах гарантийного срока хранения - 24 месяца со дня ввода в эксплуатацию.
(в ред.
Изменения N 1
, утв. Приказом ГУГПС МВД РФ
от 21.12.1999 N 99)
В настоящих НПБ использованы ссылки на следующие стандарты:
СНиП 2.04.01-85
Внутренний водопровод и канализация зданий.
ГОСТ 2.601-68 ЕСКД. Эксплуатационные документы.
ГОСТ 9.014-78
ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования.
ГОСТ 9.302-88
ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля.
ГОСТ 12.4.009-83
Пожарная техника для защиты объектов.
ГОСТ 12.4.026-76 ССБТ. Цвета сигнальные и знаки безопасности.
ГОСТ 427-75
Линейки измерительные металлические. ТУ.
ГОСТ 2405-88
Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. ОТТ.
ГОСТ 2991-85
Ящики дощатые неразборные для грузов массой до 500 кг. ОТУ.
ГОСТ 6465-76
Эмали ПФ-115. Технические условия.
ГОСТ 7502-89 Рулетки измерительные металлические. ТУ.
ГОСТ 9923-93
Стволы пожарные ручные. ТУ.
ГОСТ 14202-69
Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки.
ГОСТ 15150-69
Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ Р 51049-97
Рукава пожарные напорные. Общие технические требования. Методы испытаний.
(введен
Изменением N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
ГОСТ 28352-89 Е
Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры.
(введен
Изменением N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
НПБ 152-96
Рукава пожарные напорные. Общие технические требования. Методы испытаний.
(введен
Изменением N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
НПБ 153-96
Головки соединительные для пожарного оборудования. Общие технические требования. Методы испытаний.
(введен
Изменением N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
НПБ 154-96
Клапаны для пожарных кранов. Общие технические требования. Методы испытаний.
(введен
Изменением N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
НПБ 177-99
Стволы пожарные ручные. Общие технические требования. Методы испытаний.
(введен
Изменением N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)
НПБ 155-96 Пожарная техника. Огнетушители переносные. Основные показатели и методы испытаний.
(введен
Изменением N 1
, утв. Приказом ГУГПС МВД РФ от 21.12.1999 N 99)

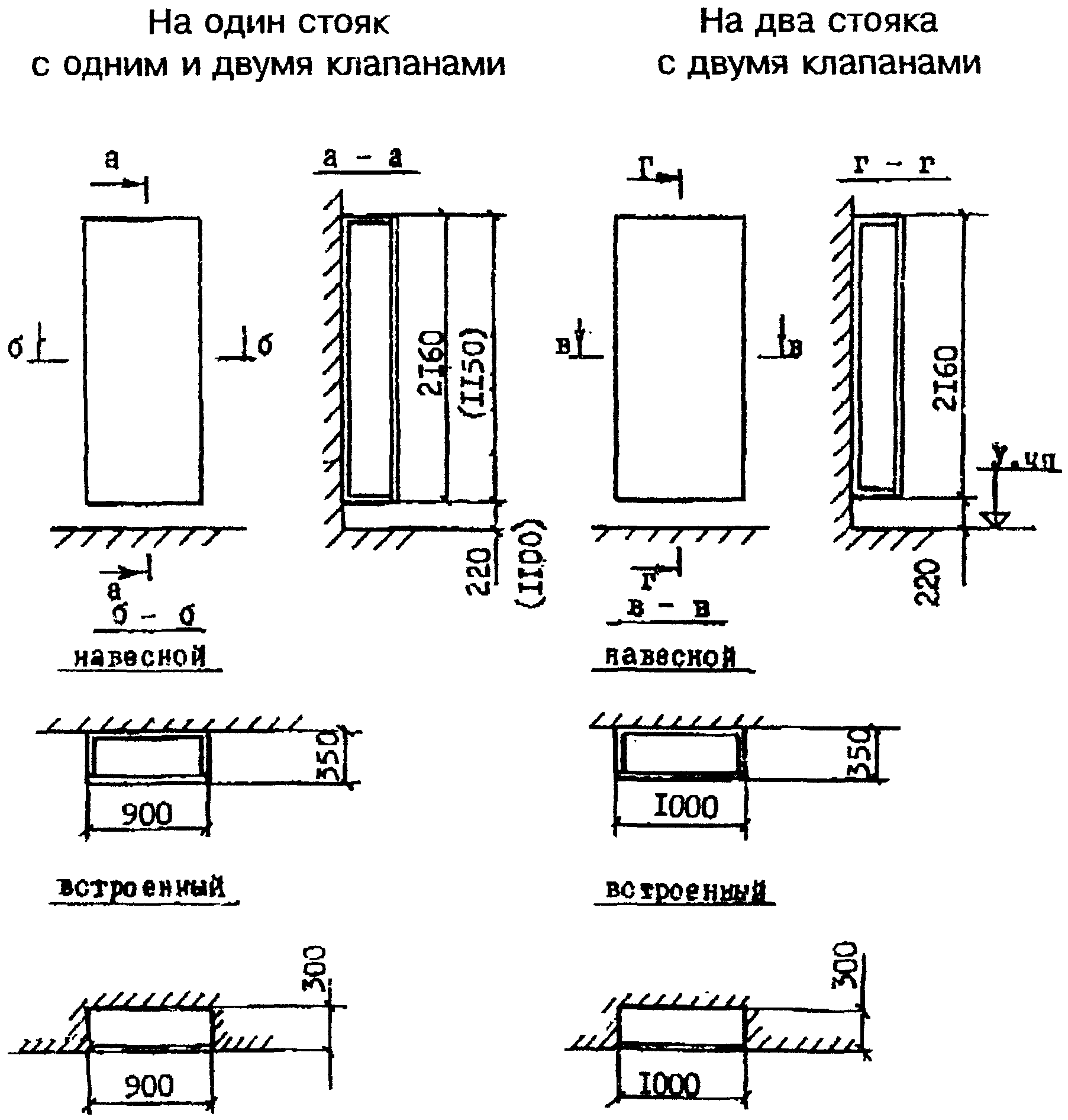

ГАБАРИТЫ ПОЖАРНЫХ ШКАФОВ ПК-Ж1, ПК-Ж2
Рисунок 1
Примечания. 1. Размеры в скобках даны для шкафов, оборудованных одним рукавом.
2. Стояки проходят в габаритах шкафов.

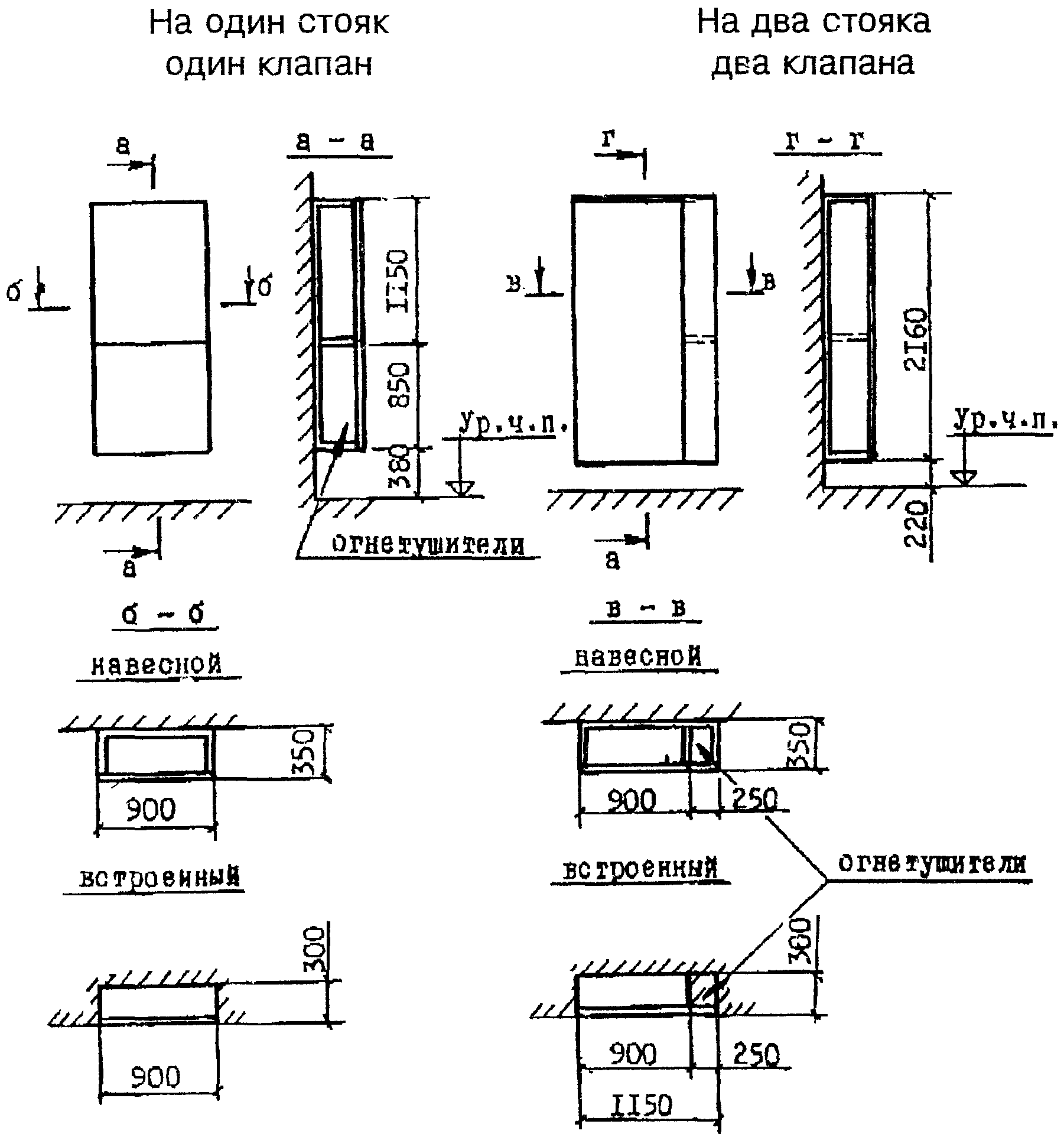

Рисунок 2
Примечания. 1. Стояки проходят вне габаритов шкафов.
2. Размер в скобках указан при установке двух огнетушителей.

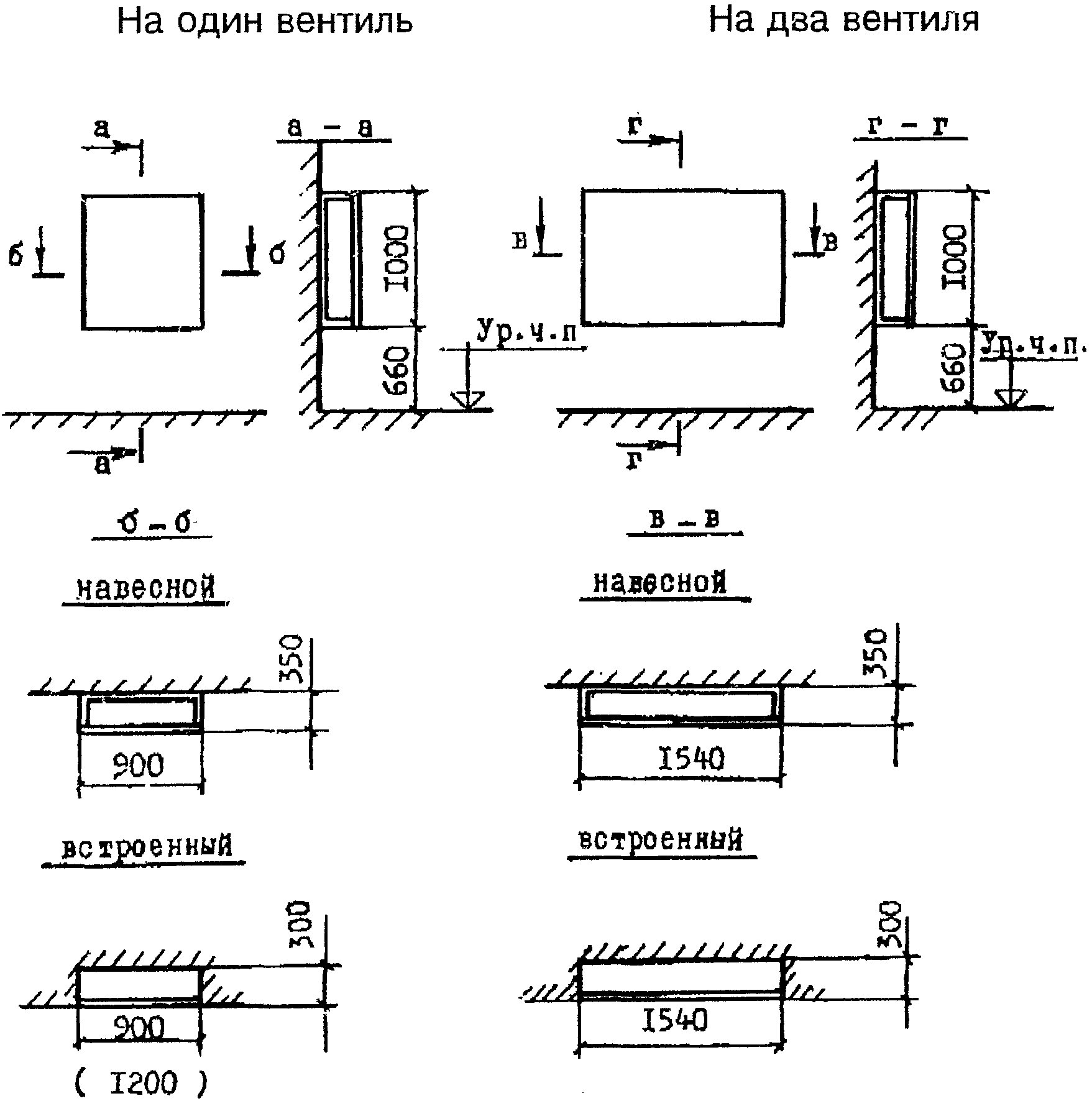

ГАБАРИТЫ ПОЖАРНЫХ ШКАФОВ ПК-П1, ПК-П2
Рисунок 2
Примечание. Стояки проходят в габаритах шкафов.

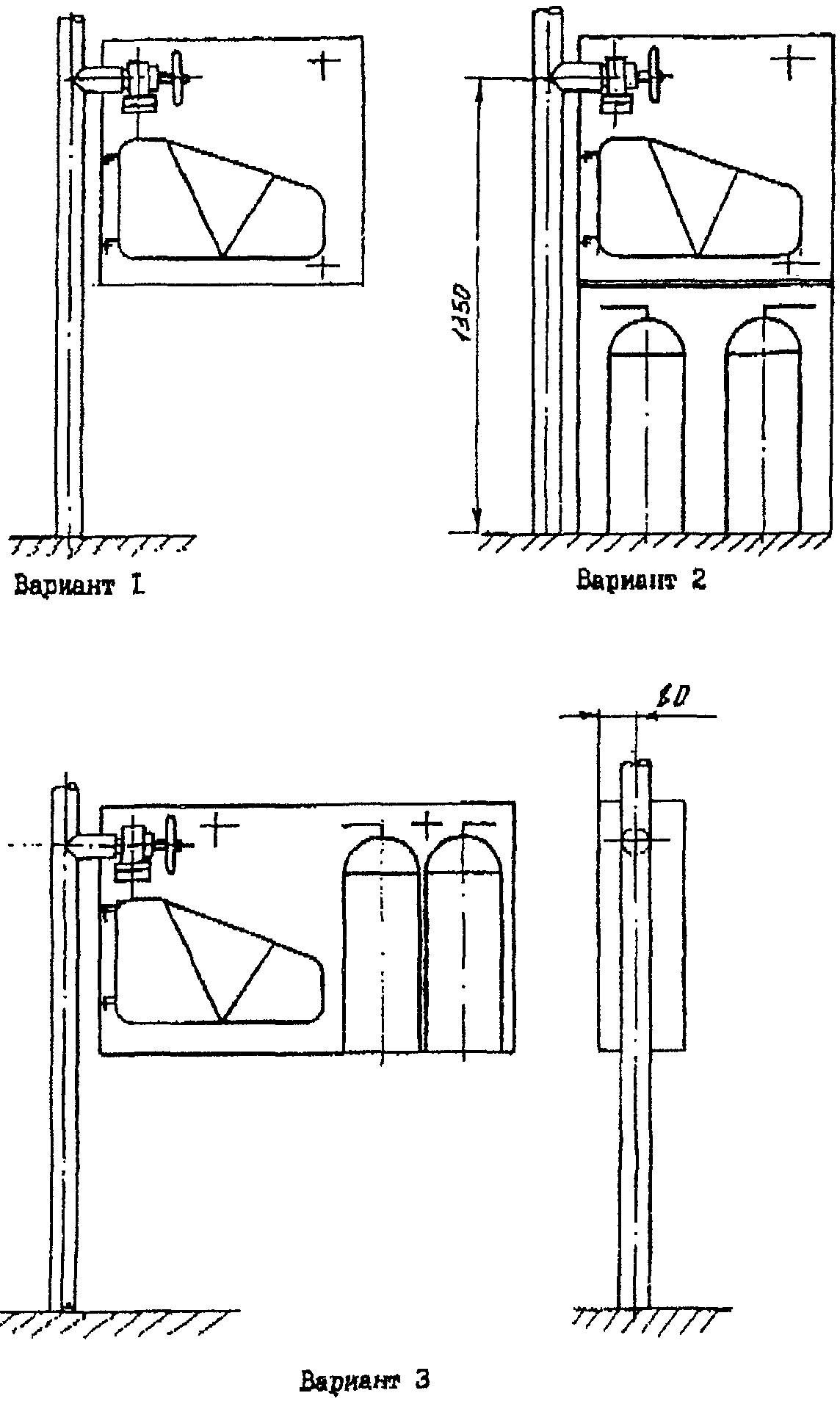

ПРИМЕРНЫЕ СХЕМЫ УСТАНОВКИ ПОЖАРНЫХ ШКАФОВ
Рисунок 3
