НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
НАСОСЫ ПОЖАРНЫЕ
КЛАССИФИКАЦИЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Fire techniques. Fire-fighting pumps. Classification. Terms
and definitions
ГОСТ Р 58790-2019
ОКС
13.220.10
Дата введения
1 января 2021 года
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий" (ФГБУ ВНИИПО МЧС России)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 декабря 2019 г. N 1497-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений национального стандарта Великобритании БС ЕН 1028-1:2002 + А1:2008 "Насосы пожарные. Насосы центробежные пожарные. Классификация. Общие технические требования" (BS EN 1028-1:2002 + A1:2008 "Fire-fighting pumps - Fire-fighting centrifugal pumps with primer - Classification - General and safety requirements", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в
статье 26
Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (
www.gost.ru
)
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области пожарных насосов.
Для каждого понятия установлен один стандартизованный термин.
Не рекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия.
В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится и вместо него ставится прочерк.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.
Стандартизованные термины набраны полужирным шрифтом, не рекомендуемые к применению термины-синонимы - курсивом.
1.1 Настоящий стандарт устанавливает основные термины и определения понятий, применяемых при проектировании, производстве, оценке соответствия, эксплуатации, транспортировании, хранении и утилизации пожарных насосов.
1.2 Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области пожарной техники, входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.
2.1 Графическая схема классификации пожарных насосов приведена в
приложении А
.
2.2 В настоящем стандарте под жидкой средой понимается капельная жидкость, которая может содержать твердую или газовую фазу.
Общие понятия
|
насос:
Машина (механическое устройство), включающая в себя всасывающий и напорный присоединительные патрубки и выступающие части своих валов, предназначенная для создания потока жидкой среды.
|
pump
|
|
|
пожарный насос:
Насос, используемый для подачи воды и водного раствора пенообразователя с расходом и рабочим давлением, необходимым для тушения пожара.
|
fire-fighting pump
|
|
|
насосный агрегат:
Агрегат, состоящий из насоса и привода совместно с элементами трансмиссии, опорной плитой и любым другим вспомогательным оборудованием.
|
pump unit
|
|
|
привод насоса:
Машина, снабжающая насос механической энергией.
Примечание - Приводом могут быть: электродвигатель, турбина, гидравлический привод, пневматический привод, двигатель внутреннего сгорания и пр.
|
pump drive
|
|
|
насосная установка:
Конструкция из трубопроводов, опорных частей, фундаментов, блоков управления, приводов и т.д., в которую установлен насос или насосный агрегат в целях обеспечения выполнения тех задач, для которых данная конструкция предназначена.
|
installation
|
|
|
система:
Часть установки, включая насос, которая определяет функциональные характеристики установки.
|
system
|
|
|
условия:
Совокупность параметров, определяемых окружающей обстановкой в каждом конкретном случае применения оборудования, а также свойствами перекачиваемой жидкости, оказывающая влияние на функционирование и эксплуатационные свойства системы.
|
conditions
|
Понятия, характеризующие принцип действия и конструкции
|
динамический насос:
Насос, в котором жидкая среда перемещается под силовым воздействием на нее в камере, постоянно сообщающейся со входом и выходом насоса.
|
rotodynamic pump
|
|
|
объемный насос:
Насос, в котором жидкость перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.
|
positive-displacement pump
|
|
|
центробежный насос:
Динамический (лопастной) насос, в котором жидкая среда перемещается через рабочее колесо от центра к периферии.
|
centrifugal pump
|
|
|
поршневой насос:
Возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней.
|
piston pump
|
|
|
затопляемый насос:
Насос, предназначенный для продолжения эксплуатации, будучи временно погруженным в жидкость, которая может быть (необязательно) перекачиваемой жидкостью.
|
submergible pump
|
|
|
погружной насос:
Насосный агрегат, предназначенный для эксплуатации в состоянии полного погружения в перекачиваемую жидкость.
|
submersible pump
|
|
|
скважинный насос:
Погружной насос, устанавливаемый в скважине.
|
shallow well pump
|
|
|
диафрагменный насос
(Нрк.
мембранный насос
): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде упругих диафрагм.
|
diaphragm pump
|
|
|
шестеренный насос:
Зубчатый насос с рабочими органами в виде шестерен, обеспечивающих геометрическое замыкание рабочей камеры и передающих крутящий момент.
|
gear pump
|
|
|
шиберный насос:
Роторно-поступательный насос с рабочими органами в виде шиберов.
|
roller vane pump
|
|
|
пластинчатый насос:
Шиберный насос, в число рабочих органов которого входят шиберы, выполненные в виде пластин.
|
vane type pump
|
|
|
ручной насос:
Насос, в котором жидкая среда перемещается за счет мускульной силы человека.
|
hand pump
|
|
|
насос с трансмиссионным валом:
Насос, у которого приводящий двигатель и насос соединены промежуточным валом.
|
shaft pump
|
|
|
насос с реверсивным потоком
(Нрк.
обратимый насос
): Насос, у которого возможно изменение направления движения подаваемой жидкой среды на противоположное.
|
reversible pump
|
|
|
регулируемый насос:
Насос, обеспечивающий в заданных пределах изменение подачи, а у динамических насосов - напора.
|
variable capacity pump
|
|
|
дозировочный насос:
Насос, обеспечивающий подачу с заданной точностью.
|
proportioning pump
|
|
|
самовсасывающий насос:
Насос, обеспечивающий самозаполнение подводящего трубопровода жидкой средой.
|
self priming pump
|
|
|
паровой насос:
Насосный агрегат с приводом от парового цилиндра, распределительное устройство которого входит в конструкцию насоса.
|
steam pump
|
|
|
пневмонасос:
Насосный агрегат с приводом от пневмоцилиндра, распределительное устройство которого входит в конструкцию насоса.
|
air operated pump
|
|
|
электронасос:
Насосный агрегат с приводом от электродвигателя, узлы которого входят в конструкцию насоса.
|
electric pump
|
|
|
турбонасос:
Насосный агрегат с приводом от турбины, узлы которого входят в конструкцию насоса.
|
turbo pump
|
|
|
насос нормального давления:
Одно- или многоступенчатый насос, обеспечивающий подачу воды и огнетушащих растворов при давлении на выходе до 2 МПа.
|
normal-pressure pump
|
|
|
насос высокого давления:
Многоступенчатый насос, обеспечивающий подачу воды и огнетушащих растворов при давлении на выходе от 2 до 5,0 МПа.
|
high pressure pump
|
|
|
комбинированный насос:
Насос, состоящий из последовательно соединенных насосов нормального и высокого давления, имеющих общий привод.
|
combined pump
|
|
|
напор:
Энергия единицы массы жидкости, деленная на ускорение свободного падения.
|
head
|
|
|
Примечание - Величину напора пожарного насоса определяют по формуле
,
где
p
2
и
p
1
- давления на выходе и на входе в насос соответственно, Па;
- плотность жидкой среды, кг·м
-3
;
g
- ускорение свободного падения, м·с
-2
;
v
2
и
v
1
- скорости жидкой среды на выходе и на входе в насос соответственно, м·с
-1
;
Z
2
- Z
1
- расстояния по вертикали между отметками положения приборов измерения давления на выходе и на входе в насос соответственно, м.
|
||
Понятия, характеризующие величины в области пожарных насосов
|
массовая подача:
Масса жидкости, проходящая через контрольное сечение, расположенное на выходе из насоса, в единицу времени.
|
mass rate of flow
|
|
|
объемная подача [расход]:
Объем жидкости, истекающей из выходной зоны насоса в единицу времени.
|
volumetric flow, expense
|
|
|
геометрическая высота всасывания:
Расстояние между осью вращения рабочего колеса первой ступени насоса и уровнем воды со стороны линии всасывания.
|
the geometric suction height
|
|
|
номинальный режим пожарного насоса:
Режим работы пожарного насоса, обеспечивающий заданные технические показатели.
|
nominal mode fire pump
|
|
|
номинальный напор пожарного насоса:
Напор пожарного насоса при его номинальном режиме работы (при номинальных значениях подачи, геометрической высоты всасывания и частоты вращения рабочего колеса).
|
rated pressure of fire pump
|
|
|
номинальная геометрическая высота всасывания пожарного насоса:
Геометрическая высота всасывания пожарного насоса при его номинальном режиме работы (при номинальных значениях подачи и частоты вращения рабочего колеса).
|
nominal geometric suction height
|
|
|
максимальная геометрическая высота всасывания пожарного насоса:
Геометрическая высота всасывания пожарного насоса, принятая в качестве нормативной при проведении соответствующих проверок параметров системы водозаполнения и предельной подачи насоса.
|
maximum geometric suction height of fire pump
|
|
|
номинальная частота вращения рабочего колеса пожарного насоса:
Частота вращения рабочего колеса пожарного насоса при его номинальном режиме работы (при номинальных значениях геометрической высоты всасывания и подачи).
|
nominal frequency of rotation of the impeller fire pump
|
|
|
номинальная подача пожарного насоса:
Подача насоса при номинальном напоре, номинальной геометрической высоте всасывания и номинальной частоте вращения рабочего колеса насоса.
|
nominal flow fire pump
|
|
|
давление на входе пожарного насоса:
-
|
fire pump inlet pressure
|
|
|
давление на выходе пожарного насоса:
-
|
fire pump outlet pressure
|
|
|
максимальное давление на выходе пожарного насоса:
Наибольшее давление, действующее на выходе пожарного насоса.
|
maximum fire pump outlet pressure
|
|
|
частота вращения:
Количество оборотов или перемещений, произведенных валом, соединительной муфтой вала или ротором насоса в единицу времени.
|
speed
|
|
|
коэффициент полезного действия пожарного насоса:
Отношение гидравлической мощности пожарного насоса к приводной мощности насоса.
|
pump efficiency
|
|
|
мощность пожарного насоса:
Полезная механическая энергия, передаваемая жидкости во время прохождения через пожарный насос.
|
fire pump power
|
|
|
кавитационный запас:
Разность между абсолютным значением полного напора на входе в насос и напором, эквивалентным давлению насыщенного пара перекачиваемой жидкости при определенной температуре.
|
net positive suction head
|
|
|
допустимый кавитационный запас:
Минимальный кавитационный запас во входном патрубке насоса, необходимый для достижения расчетных или эксплуатационных технических характеристик при заданных условиях.
|
the allowable cavitation margin
|
|
|
характеристика насоса:
Графическая зависимость основных технических показателей от давления (для объемных насосов) или от подачи (для динамических насосов) при постоянных значениях частоты вращения, вязкости и плотности жидкой среды на входе в насос.
|
pump performance
|
|
|
рабочая часть характеристики пожарного насоса:
Зона характеристики пожарного насоса, в пределах которой рекомендуется его эксплуатация.
|
the working part of the characteristics of the fire pump
|
|
агрегат насосный
|
|
|
высота всасывания геометрическая
|
|
|
высота всасывания пожарного насоса геометрическая максимальная
|
|
|
высота всасывания пожарного насоса геометрическая номинальная
|
|
|
давление на входе пожарного насоса
|
|
|
давление на выходе пожарного насоса
|
|
|
давление на выходе пожарного насоса максимальное
|
|
|
запас кавитационный
|
|
|
запас кавитационный допустимый
|
|
|
коэффициент полезного действия пожарного насоса
|
|
|
мощность пожарного насоса
|
|
|
напор
|
|
|
напор пожарного насоса номинальный
|
|
|
насос
|
|
|
насос высокого давления
|
|
|
насос диафрагменный
|
|
|
насос динамический
|
|
|
насос дозировочный
|
|
|
насос затопляемый
|
|
|
насос комбинированный
|
|
|
насос мембранный
Нрк.
|
|
|
насос нормального давления
|
|
|
насос обратимый
Нрк.
|
|
|
насос объемный
|
|
|
насос паровой
|
|
|
насос пластинчатый
|
|
|
насос погружной
|
|
|
насос пожарный
|
|
|
насос поршневой
|
|
|
насос регулируемый
|
|
|
насос ручной
|
|
|
насос с реверсивным потоком
|
|
|
насос с трансмиссионным валом
|
|
|
насос самовсасывающий
|
|
|
насос скважинный
|
|
|
насос центробежный
|
|
|
насос шиберный
|
|
|
насос шестеренный
|
|
|
пневмонасос
|
|
|
подача массовая
|
|
|
подача объемная
|
|
|
подача пожарного насоса номинальная
|
|
|
привод насоса
|
|
|
расход
|
|
|
режим пожарного насоса номинальный
|
|
|
система
|
|
|
турбонасос
|
|
|
условия
|
|
|
установка насосная
|
|
|
характеристика насоса
|
|
|
частота вращения
|
|
|
частота вращения рабочего колеса пожарного насоса номинальная
|
|
|
часть характеристики пожарного насоса рабочая
|
|
|
электронасос
|
на английском языке
(справочное)

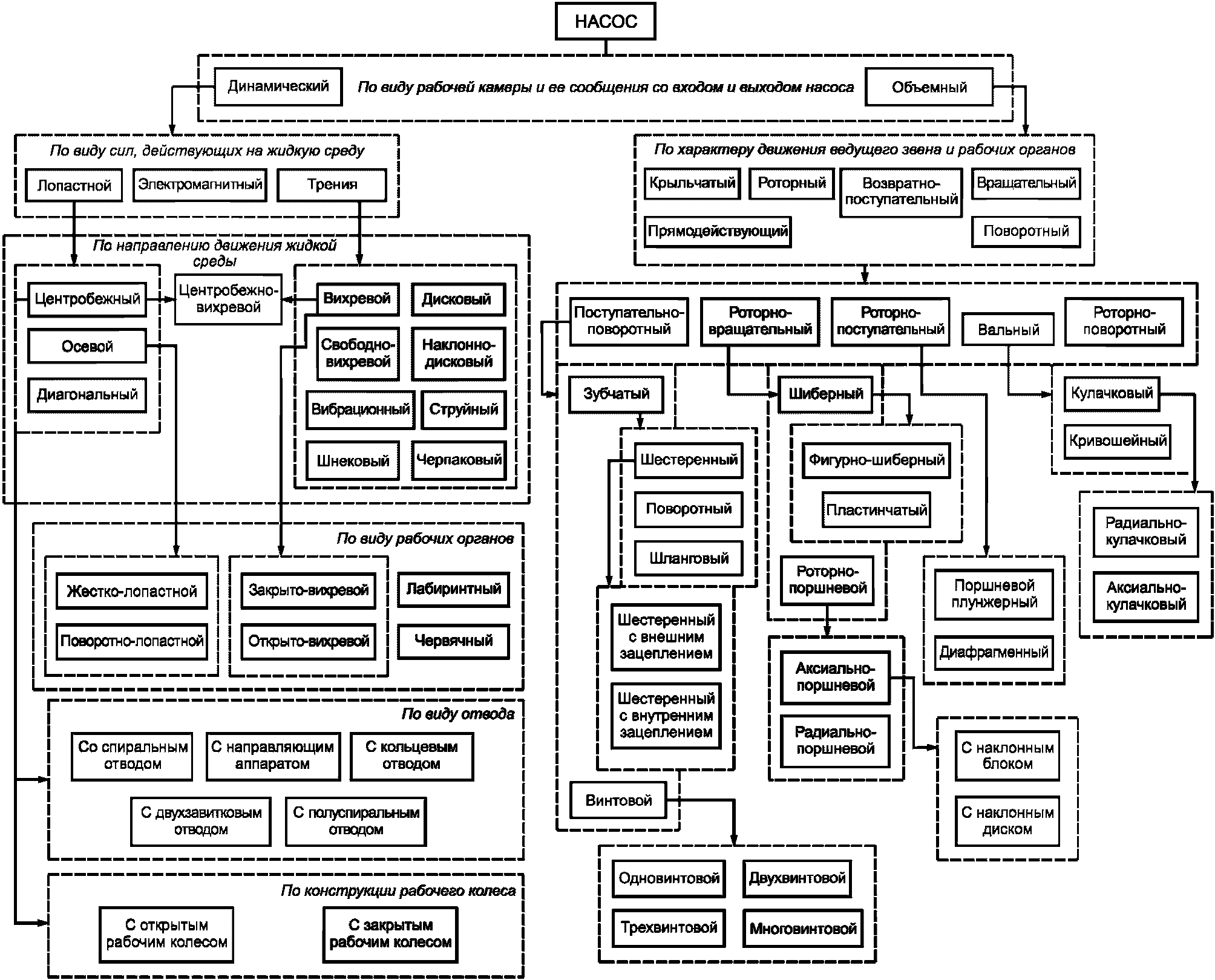

Рисунок А.1
|
УДК 614.846.6:006.354
|
ОКС
13.220.10
|
|
Ключевые слова: насос, пожарный насос, динамический насос, объемный насос
|
|
