СВОД ПРАВИЛ
ПЛОТИНЫ ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ
АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ
СНиП 2.06.05-84*
ROCK fill dams
СП 39.13330.2012
|
Список изменяющих документов
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр,
Изменения N 2
, утв. Приказом
Минстроя России от 06.09.2018 N 565/пр,
Изменения N 3
, утв.
Приказом
Минстроя России от 24.01.2019 N 41/пр)
|
ОКС 93.160
Дата введения
1 января 2013 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом
от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила разработки -
Постановлением
Правительства Российской Федерации от 19 ноября 2008 г. N 858 "О порядке разработки и утверждения сводов правил".
1. Исполнители - ОАО "ВНИИГ им. Б.Е. Веденеева".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Подготовлен к утверждению Департаментом архитектуры, строительства и градостроительной политики.
4. Утвержден
Приказом
Министерства регионального развития Российской Федерации (Минрегион России) от 29 декабря 2011 г. N 635/18 и введен в действие с 1 января 2013 г.
5. Зарегистрирован Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 39.13330.2010 "СНиП 2.06.05-84*. Плотины из грунтовых материалов".
Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте разработчика (Минрегион России) в сети Интернет.
Настоящий свод правил распространяется на проектирование новых и реконструкцию существующих плотин (или напорных дамб) из грунтовых материалов (земляных насыпных и намывных, каменно-земляных и каменно-набросных), входящих в состав систем различных видов строительства (энергетического, гидроэнергетического, мелиоративного).
При проектировании плотин, предназначенных для строительства в сейсмических районах, на просадочных и набухающих грунтах, а также на площадках, подверженных оползням, селям и карсту, надлежит учитывать дополнительные требования, предъявляемые к строительству сооружений в указанных условиях.
(раздел 2 в ред.
Изменения N 3
, утв. Приказом
Минстроя России от 24.01.2019 N 41/пр)
В настоящем своде правил применены нормативные ссылки на следующие документы:
ГОСТ 8.423-81
Государственная система обеспечения единства измерений. Секундомеры технические. Методы и средства поверки
ГОСТ 17.1.3.13-86
Охрана природы. Гидросфера. Общие требования к охране поверхностных вод от загрязнения
ГОСТ 427-75
Линейки измерительные металлические. Технические условия
ГОСТ 1770-74
(ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 5180-2015
Грунты. Методы лабораторного определения физических характеристик
ГОСТ 12071-2014
Грунты. Отбор, упаковка, транспортирование и хранение образцов
ГОСТ 12536-2014
Грунты. Методы лабораторного определения гранулометрического (зернового) и микроагрегатного состава
ГОСТ 19185-73
Гидротехника. Основные понятия. Термины и определения
ГОСТ 20522-2012
Грунты. Методы статистической обработки результатов испытаний
ГОСТ 25100-2011
Грунты. Классификация
ГОСТ 25584-2016
Грунты. Методы лабораторного определения коэффициента фильтрации
ГОСТ 28498-90
Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 30416-2012
Грунты. Лабораторные испытания. Общие положения
ГОСТ EN 1928-2011
Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод определения водонепроницаемости
ГОСТ EN 13416-2011
Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
ГОСТ ISO 9862-2014
Материалы геосинтетические. Порядок отбора и подготовки образцов для испытаний
ГОСТ Р 51268-99
Ножницы. Общие технические условия
ГОСТ Р 52608-2006
Материалы геотекстильные. Методы определения водопроницаемости
ГОСТ Р 53225-2008
Материалы геотекстильные. Термины и определения
ГОСТ Р 53228-2008
Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ Р ИСО 10320-2014
Материалы геотекстильные и относящиеся к ним изделия. Идентификация на месте
СП 23.13330.2018
"СНиП 2.02.02-85* Основания гидротехнических сооружений"
СП 38.13330.2018
"СНиП 2.06.04-82* Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)"
СП 58.13330.2012
"СНиП 33-01-2003 Гидротехнические сооружения. Основные положения" (с изменением N 1)
СанПин 2.1.4.1074-01
Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества
Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.
(раздел 3 в ред.
Изменения N 3
, утв. Приказом
Минстроя России от 24.01.2019 N 41/пр)
В настоящем своде правил применены термины по
ГОСТ 19185
,
СП 23.13330
и
СП 58.13330
, а также следующие термины с соответствующими определениями:
|
3.1
|
|
грунт:
Любые горные породы, почвы, осадки и техногенные образования, рассматриваемые как многокомпонентные динамичные системы и часть геологической среды и изучаемые в связи с инженерно-хозяйственной деятельностью человека.
[ГОСТ 25100-2011,
статья 3.8
]
|
|
3.2
|
|
геосинтетика:
Материал, в котором как минимум один компонент изготовлен из синтетического полимера в виде полотна, лент или трехмерной структуры, используемый в контакте с грунтом (почвой) и (или) другими строительными материалами для создания дополнительных слоев (прослоек) различного назначения (армирующих, защитных, фильтрующих, дренирующих, гидроизолирующих, теплоизолирующих) в транспортном, трубопроводном строительстве и гидротехнических сооружениях.
[ГОСТ Р 53225-2008,
статья 3.2.1
]
|
|
3.3
|
|
геотекстильный материал (геотекстиль):
Плоский водопроницаемый синтетический или натуральный текстильный материал (нетканый, тканый или трикотажный), используемый в контакте с грунтом и (или) другими материалами в транспортном, трубопроводном строительстве и гидротехнических сооружениях.
[ГОСТ Р 53225-2008,
статья 3.2.2
]
|
|
3.4
|
|
геомембрана:
Непроницаемый полимерный материал, предназначенный для уменьшения или предотвращения прохода потока воды и (или) жидкости сквозь его структуру.
[ГОСТ Р 53225-2008,
статья 3.2.7
]
|
3.5
форшахта
: Вспомогательная конструкция, используемая в качестве кондуктора при устройстве свай.
4.1. Инженерные изыскания, в том числе инженерно-геодезические, инженерно-геологические, гидрометеорологические, необходимые для проектирования и строительства плотин из грунтовых материалов, следует проводить с учетом требований
СП 58.13330
, специфики гидротехнического строительства и дополнительными исходными данными, содержащимися в задании на проектирование и учитывающими конкретные условия проектируемого объекта.
Объем и методика инженерно-геологических изысканий, площадь и глубина изучения инженерно-геологического разреза должны соответствовать стадии проектирования, сложности природной обстановки, типу и параметрам плотины.
4.2. Плотины из грунтовых материалов в зависимости от материала их тел и противофильтрационных устройств, а также способов возведения подразделяют на типы, основные из которых указаны в таблице 1.
|
Тип плотины
|
Отличительные признаки
|
|
Земляная насыпная
|
Грунты от глинистых до гравийно-галечниковых; отсыпают насухо с уплотнением или в воду
|
|
Земляная намывная
|
Грунты от глинистых до песчано-гравийных и гравийно-галечниковых; намывают средствами гидромеханизации
|
|
Каменно-земляная
|
Грунты тела - крупнообломочные; противофильтрационных устройств - от глинистых до мелкопесчаных
|
|
Каменно-набросная
|
Грунты тела - крупнообломочные; противофильтрационные устройства из негрунтовых материалов или комбинированные: грунт + инъекция и т.п.
|
4.3. Тип плотины

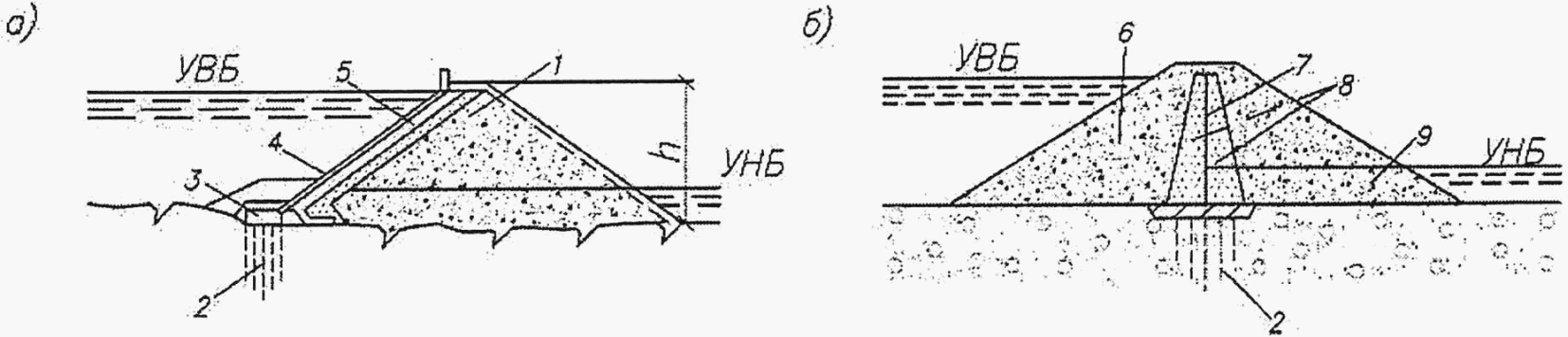

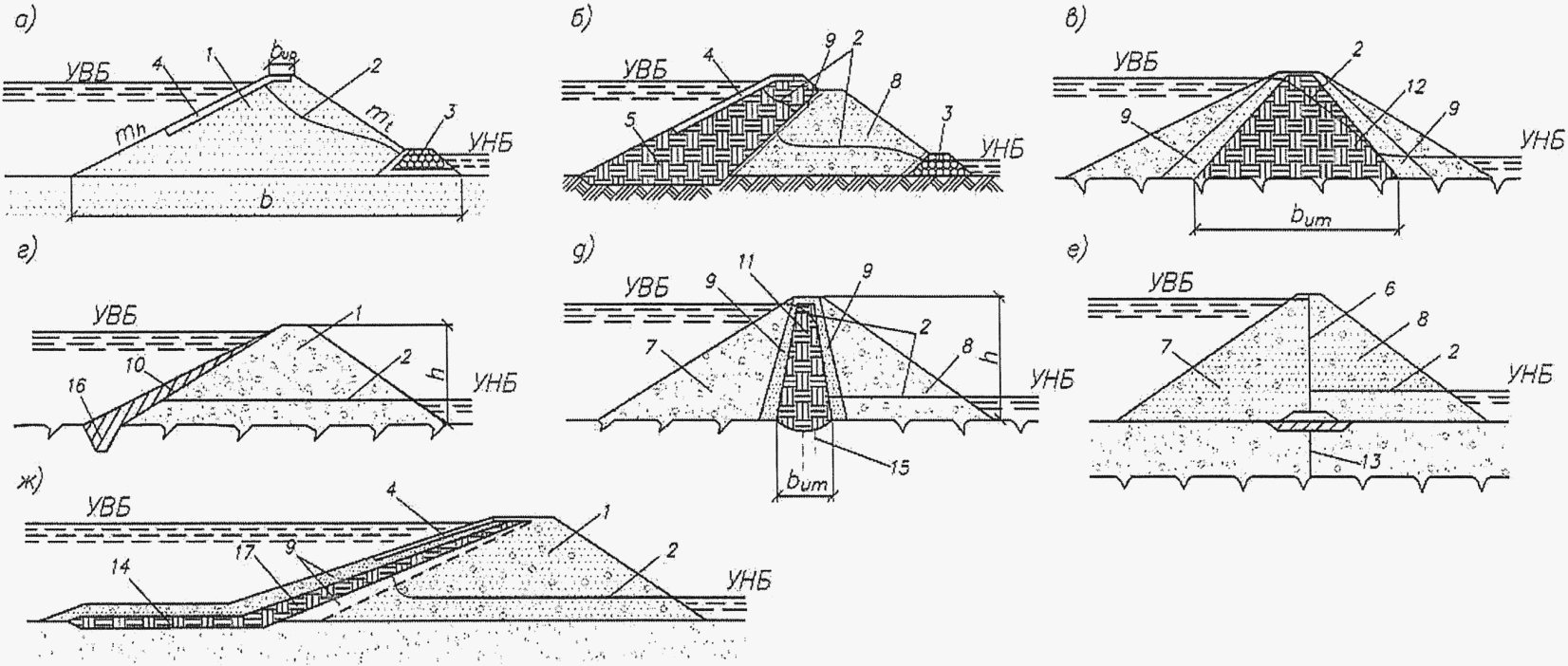

(таблица 1)
следует выбирать в зависимости от топографических и инженерно-геологических условий основания и берегов, гидрологических и климатических условий района строительства, величины напора воды, наличия грунтовых строительных материалов, сейсмичности района, общей схемы организации строительства и производства работ, особенностей пропуска воды для нужд строительства, сроков ввода в эксплуатацию и условий эксплуатации плотины.
Тип и конструкцию плотины следует выбирать на основании технико-экономического сравнения вариантов, учитывающих технологию строительных работ, а также общую компоновку гидроузла. Сравниваемые варианты должны иметь одинаковую степень проработанности и надежности. Для возведения плотины из грунтовых материалов надлежит предусматривать использование грунта и камня, полученных из полезных выемок или карьеров.
4.4. Возведение плотин из грунтовых материалов возможно как на скальных, так и на нескальных грунтах основания (см.
СП 23.13330
).
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Возведение плотин I и II классов на нескальных грунтах основания, содержащих водорастворимые включения, допускается только после проведения исследований скорости рассоления и выщелачивания и учета этих процессов при оценке фильтрационного расхода, устойчивости и деформируемости сооружения. Для предотвращения выщелачивания грунтов основания могут предусматриваться различные конструктивные меры (например, устройство понуров, зубьев, завес, подача насыщенных растворов в основание плотины и др.).
При строительстве плотин из грунтовых материалов на торфяном и заторфованном основании необходимо выполнять прогноз разложения торфа во времени и учет этого процесса при обосновании устойчивости сооружения.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
При возведении плотин на илистых грунтах необходимо проводить соответствующие расчеты, обосновывающие допустимость использования илистых грунтов в качестве основания.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
4.5. При оценке качества грунтов нескального основания надлежит обращать особое внимание на наличие в нем:
суффозионных и просадочных грунтов;
грунтов, в которых при возведении плотины может развиваться поровое давление в связи с их консолидацией
(Приложение А)
.
покровных отложений;
неустойчивых массивов, обрушение которых может существенно повлиять на строительство и эксплуатацию плотины;
зон разломов и трещин разгрузки, ориентированных вдоль долины;
трещин, заполненных малопрочными или легковымываемыми грунтами;
тектонических нарушений;
ослабленных зон, которые могут под влиянием фильтрации и насыщения их водой оказаться неустойчивыми и разрушаться;
участков карста.
4.7. При проектировании плотин из грунтовых материалов следует учитывать способ производства работ по их возведению. Для каждого элемента плотин должны быть разработаны технические условия на его возведение с учетом материала, способа производства работ, климатических, инженерно-геологических и других местных условий, предусматривать также контроль качества работ, обеспечивающего надежную работу плотин. Технические условия могут изменяться и уточняться в процессе строительства.
4.8. При проектировании плотин, предназначенных для строительства в северной строительно-климатической зоне, надлежит учитывать изменение физико-механических свойств грунтов при замерзании и оттаивании, температурно-влажностные изменения в теле плотин при расчетах напряженно-деформированного состояния и устойчивости откосов.
4.9. В проектах плотин необходимо предусматривать специальный проект применения контрольно-измерительной аппаратуры (КИА) для проведения натурных наблюдений за работой сооружения как в процессе строительства, так и в период его эксплуатации. Контроль состояния плотин в период строительства и эксплуатации производится в соответствии с рекомендациями
Приложения Б
.
4.10. Реконструкцию плотин из грунтовых материалов следует осуществлять при необходимости:
повышения требований к надежности сооружения и условиям его эксплуатации;
повышения экономичности сооружения за счет затрат на его эксплуатацию;
увеличения призмы регулирования водохранилища;
выполнения дополнительных требований по охране природной среды.
4.11. Проектами реконструкции плотин из грунтовых материалов должны быть учтены результаты обследований эксплуатируемого сооружения и необходимость реконструкции сопрягающихся с ним сооружений (водосливных плотин, водосливов, зданий ГЭС, шлюзов, рыбопропускных сооружений и др.).
Физико-механические, фильтрационные и теплофизические характеристики грунтов, используемых для возведения плотин
4.12. Для проектирования плотин и дамб из грунтовых материалов необходимо определить содержание в грунтах их тела и основания водорастворимых солей, а также органических примесей и степень их разложения. Для камня и крупнообломочных пород следует определять водопоглощение.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Характеристики грунтов (прочностные, деформационные, фильтрационные) следует определять в соответствии с действующими нормативами, с учетом состояния, плотности, влажности и температуры, в котором грунты будут находиться в плотине в процессе ее строительства и эксплуатации; для плотин I класса - с учетом последовательности возведения и вида напряженно-деформированного и температурно-влажностного состояния.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
4.13. Для проектирования плотин I и II классов следует также определять:
сопротивление сжатию и коэффициент размягчаемости исходной горной породы - для камня и крупнообломочных грунтов;
фильтрационные и прочностные характеристики намытых и уложенных отсыпкой в воду грунтов с учетом анизотропии;
прочность на одноосное растяжение
(в случаях необходимости проверки трещиностойкости глинистых противофильтрационных устройств плотин и дамб);
(в случаях необходимости проверки трещиностойкости глинистых противофильтрационных устройств плотин и дамб);
угол внутреннего трения и удельное сцепление для каменной наброски при различной степени заполнения ее пустот льдом (в случае льдообразования в низовой призме);
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
реологические свойства грунтов тела и основания сооружения.
(абзац введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
4.14. Характеристики грунтов, предназначенных для укладки в тело плотин и дамб, а также грунтов их оснований следует устанавливать по материалам инженерно-геологических и геомеханических исследований.
При проектировании грунтовых сооружений I и II классов характеристики используемых смесей грунтов определяют путем специальных исследований.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Характеристики грунтов намывных плотин устанавливают с учетом данных о плотинах - аналогах, возведенных из карьерных грунтов, близких по зерновому составу и форме частиц к грунтам проектируемого сооружения или результатам проведения опытного намыва.
При назначении характеристик грунтов намывных плотин надлежит учитывать фильтрационные и прочностные характеристики с учетом анизотропии.
Для неоднородных земляных намывных плотин (см.
6.10
) физико-механические характеристики намытого грунта следует определять отдельно для каждой зоны.
4.15. Нормативные и расчетные значения характеристик грунтов (плотность, прочностные, деформационные, фильтрационные показатели и т.д.) следует устанавливать путем статистической обработки результатов полевых и лабораторных определений.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Расчетные значения характеристик намываемого грунта (песчаного, гравийного) выше уровня воды в прудке следует принимать по таблице 2 с корректировкой по результатам опытного намыва или лабораторных исследований.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Таблица 2
|
Грунт
|
Плотность сухого грунта
, т/м
3
|
Угол внутреннего трения водонасыщенного грунта
, град
|
Коэффициент фильтрации
k
, м/сут
|
|
Песок:
|
|
|
|
|
пылеватый
|
1,35 - 1,50
|
22 - 24
|
0,5 - 5
|
|
мелкий и средний
|
1,45 - 1,60
|
24 - 30
|
2 - 25
|
|
крупный
|
1,55 - 1,65
|
30 - 32
|
5 - 35
|
|
гравелистый
|
1,60 - 1,75
|
32 - 34
|
10 - 50
|
|
Гравийный с содержанием песка < 50%
|
1,70 - 1,90
|
34 - 36
|
> 30
|
|
Примечания. 1. Данные приведены для грунтов с плотностью частиц
.
2. Большие значения плотности
и коэффициента фильтрации
k
относятся к грунту с зернами окатанной формы, меньшие - к грунту с неокатанными зернами.
3. Большие значения угла внутреннего трения относятся к грунту с неокатанными зернами, меньшие - к грунту с зернами окатанной формы.
4. При учете анизотропии намытых песчаных грунтов рекомендуется в расчетах фильтрации и устойчивости откосов намывных плотин корректировать приведенные значения коэффициента фильтрации и угла внутреннего трения согласно опытным данным.
|
|||
Плотность сухого грунта для частей намывных плотин, намытых под воду, следует принимать как среднее арифметическое плотности сухого грунта
и плотности
намываемого грунта в максимально рыхлом состоянии.
и плотности
намываемого грунта в максимально рыхлом состоянии.
Абзац исключен с 26 мая 2018 года. -
Изменение N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр.
4.16. Показатели физико-механических характеристик грунта для сооружения в целом или отдельных его частей устанавливают при расчетной плотности
, определяемой с доверительной вероятностью
.
, определяемой с доверительной вероятностью
.
4.17. Плотность сложения грунта необходимо назначать переменной по высоте земляных насыпных, каменно-набросных плотин с учетом:
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
изменчивости состава и свойств грунтового материала в карьере и расположения грунта в теле плотины (как по высоте, так и по элементам профиля);
нагрузок от вышележащих слоев грунта;
напряженно-деформированного состояния;
способа отсыпки и уплотнения грунтового материала и интенсивности возведения.
Для плотин, отсыпаемых из карьеров, в случае неоднородности их состава и свойств по его площади и (или) по глубине плотность укладки грунта назначают в соответствии с
4.15
, исходя из конкретных грунтовых условий разрабатываемого участка месторождения.
Абзац исключен с 26 мая 2018 года. -
Изменение N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр.
Окончательно необходимую плотность сложения грунта принимают по результатам сравнения технико-экономических показателей разрабатываемых вариантов.
4.18. В проектах необходимо предусматривать геотехнический контроль состояния тела и основания плотины в процессе ее возведения.
4.19. Для плотин I и II классов из грунтовых материалов следует предусматривать опытные отсыпку и укатку или намыв грунтов на участках, предпочтительно располагаемых в пределах профильных объемов проектируемого сооружения, для отработки технологии строительных работ, уточнения расчетных характеристик, а для намывных плотин и плотин, возводимых отсыпкой грунта в воду, также для определения фракционирования грунта по длине откоса намыва.
Плотность крупнообломочных грунтов каменно-земляных и каменно-набросных плотин III и IV классов необходимо назначать по результатам соответствующих исследований либо по аналогам с учетом зернового состава грунта, прочности камня на сжатие, толщины отсыпаемого слоя, а также методов его уплотнения. Плотность крупнообломочных грунтов каменно-земляных и каменно-набросных плотин I и II классов необходимо назначать только по результатам соответствующих исследований.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Для плотин с негрунтовыми противофильтрационными элементами (диафрагма, экран) плотность сложения грунта назначается с учетом требований ограничения деформаций этих элементов для исключения расстройства деформационных швов.
4.20. Проектирование грунтовых плотин и дамб с элементами, включающими геосинтетические материалы (ГСМ) (геотекстиль, георешетки, геомембраны и др.) должно быть обосновано результатами расчетных, лабораторных и полевых исследований.
Заявленные производителем технические характеристики ГСМ должны подтверждаться результатами испытаний.
Расчетные характеристики ГСМ должны быть определены:
путем лабораторных испытаний;
на физических моделях элементов конструкций грунтовых гидротехнических сооружений (ГТС) при моделировании проектных нагрузок, действующих на расположенный между слоями грунтового материала ГСМ;
на опытных полигонах для испытаний элементов конструкций грунтовых ГТС и технологических операций по укладке ГСМ в конструкцию при нагрузках, максимально приближенных к строительным и эксплуатационным, предусмотренным проектом.
Расчетные характеристики ГСМ для ГТС III, IV классов допускается принимать по объектам-аналогам.
Расчет конструкций с элементами ГСМ должен выполняться с учетом требований, предъявляемых к расчету соответствующего элемента плотины, и
раздела 9
.
(п. 4.20 введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.1. Земляные насыпные плотины по конструкции тела и противофильтрационных устройств в теле и основании подразделяются на виды, основные из которых указаны в таблице 3 и на
рисунке 1
.
|
Элементы плотины
|
Вид плотины
|
|
Тело плотины
|
Однородная
(рисунок 1, а)
Неоднородная
(рисунок 1, б, в, д, ж)
с экраном из негрунтовых материалов
(рисунок 1, г)
С грунтовым ядром (вертикальным или наклонным)
(рисунок 1, д)
С негрунтовой диафрагмой
(рисунок 1, е)
С грунтовым экраном
(рисунок 1, ж)
|
|
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
|
|
|
Противофильтрационное устройство в основании плотины
|
С зубом
(рисунок 1, г)
С инъекционной (цементационной и другой) завесой
(рисунок 1, д)
Со стенкой, шпунтом
(рисунок 1, е)
С понуром
(рисунок 1, ж)
|
|
Примечания. 1. Грунтовые противофильтрационные устройства неоднородной плотины при большой их толщине
b
um
(
h/b
um
< 1,0) называют верховыми
(рисунок 1, б)
или центральными
(рисунок 1, в)
призмами (противофильтрационными), соответственно их расположению.
2. Конструкции тела плотины сочетаются с различными конструкциями противофильтрационных устройств в ее основании; выбор зависит от инженерно-геологических условий, физико-механических характеристик основания и обосновывается расчетами и технико-экономическим сопоставлением вариантов
(рисунок 1)
.
|
|
|
(п. 2 в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
|
|
а - ж - см.
таблицу 3

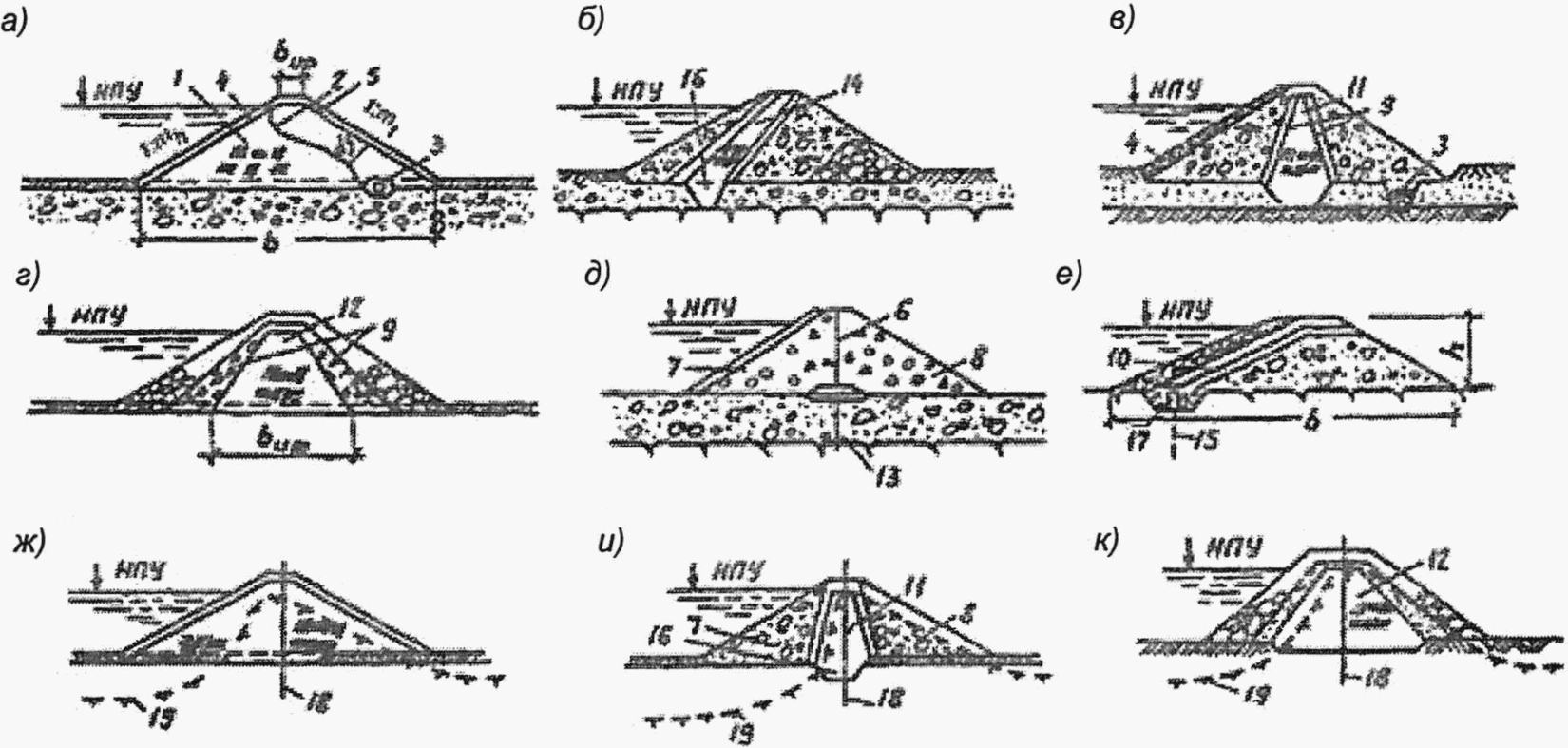

; 1 - тело плотины; 2 - поверхность депрессии; 3 - дренаж; 4 - крепление откоса; 5 - верховая противофильтрационная призма из негрунтовых материалов; 6 - диафрагма; 7 - верховая призма; 8 - низовая призма; 9 - переходные слои; 10 - экран из негрунтовых материалов; 11 - грунтовое ядро; 12 - центральная грунтовая противофильтрационная призма; 13 - шпунт или стенка; 14 - понур; 15 - инъекционная (цементационная) завеса; 16 - зуб; 17 - грунтовый экран;
h
- высота плотины;
b
- ширина плотины по низу;
b
um
- ширина противофильтрационного устройства по низу;
b
up
- ширина плотины по гребню;
m
h
- коэффициент верхового откоса;
m
t
- коэффициент низового откоса; УВБ - уровень верхнего бьефа; УНБ - уровень нижнего бьефа
(рисунок 1 в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
5.2. При проектировании земляных насыпных плотин на нескальном основании следует отдавать предпочтение однородным плотинам, а также плотинам с грунтовым противофильтрационным устройством (призмой, ядром, экраном).
5.3. При возведении плотин в две или более очередей следует проектировать их однородными или неоднородными - с противофильтрационной верховой призмой или экраном. Каждая очередь плотины должна обладать требуемой фильтрационной прочностью и устойчивостью.
(п. 5.3 в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.4. Земляные плотины, дамбы, противофильтрационные устройства (ПФУ) напорных сооружений в виде грунтовых экранов, ядер, понуров при соответствующем обосновании возводятся методом отсыпки грунта в воду.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Грунт отсыпают в воду как в искусственные прудки, так и в естественные водоемы (без постройки перемычек и организации водоотлива) с учетом глубин и скоростей течения.
Требования к материалам
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
содержащих водорастворимые включения хлоридных солей более 5% массы, сульфатных или сульфатно-хлоридных более 10% массы;
содержащих не полностью разложившиеся органические вещества (например, остатки растений) более 5% массы или полностью разложившиеся органические вещества, находящиеся в аморфном состоянии, более 8% массы.
Допустимость применения вышеуказанных грунтов для создания тела плотины должна быть обоснована соответствующими исследованиями и только при условии проведения всех необходимых защитных мероприятий, а также соблюдения правил охраны поверхностных вод от загрязнения.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.6. Для создания грунтовых противофильтрационных устройств в теле и основании плотины (экраны, ядра, понуры, зубья) следует применять слабоводопроницаемые глинистые грунты с коэффициентом фильтрации
k
< 0,1 м/сут и при числе пластичности
(при соответствующем обосновании
), а также искусственные грунтовые смеси, содержащие глинистые, песчаные, дресвяные и крупнообломочные грунты; состав грунтовой смеси следует определять по результатам исследований и проверки его в производственных условиях на опытных отсыпках и выбирать на основании технико-экономического сравнения вариантов.
(при соответствующем обосновании
), а также искусственные грунтовые смеси, содержащие глинистые, песчаные, дресвяные и крупнообломочные грунты; состав грунтовой смеси следует определять по результатам исследований и проверки его в производственных условиях на опытных отсыпках и выбирать на основании технико-экономического сравнения вариантов.
Абзац исключен с 7 марта 2019 года. -
Изменение N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр.
5.6а. На верховой грани противофильтрационного элемента плотины (ядра, асфальтобетонной или буробетонной диафрагмы) целесообразно устраивать "залечивающий" слой из мелкого или монозернистого песка в целях тампонирования сквозных трещин, которые могут по разным причинам возникнуть в водоупорном элементе. Гранулометрический состав переходных зон с низовой стороны противофильтрационного элемента плотины подбирается с учетом недопущения выноса материала "залечивающего" слоя в нижний бьеф сооружения через образовавшуюся сквозную трещину, а также с учетом возможности выполнения ремонта путем инъекции.
(п. 5.6а введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.6б. Необходимо предусматривать конструктивно-технические мероприятия по предотвращению возникновения сквозных трещин в водоупорных элементах плотины вследствие отрыва (просадки) нижних (талых) частей элемента от верхних (промороженных). Такие мероприятия необходимо предусматривать, главным образом, в местах примыканий водоупорных элементов к бетонным сооружениям и скальным берегам, а также для плотин, возводимых в северной строительно-климатической зоне.
(п. 5.6б введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.7. Песчаные грунты (мелкие, средней крупности и крупные) следует применять для однородных плотин и плотин с центральной или верховой противофильтрационной призмой, если обеспечивается фильтрационная прочность грунтов плотины, а величина фильтрационного расхода воды через ее тело допустима по результатам водохозяйственных и энергоэкономических расчетов.
5.8. Песчаные и крупнообломочные грунты применяются без ограничений для призм земляных насыпных плотин при обеспечении их сопряжения с противофильтрационным устройством и основанием. Указанные грунты должны обладать требуемой прочностью, морозостойкостью и водостойкостью.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Откосы и гребень плотины
физико-механических характеристик грунтов тела плотины и основания;
действующих на откосы сил: собственного веса грунтов тела плотины, воздействия воды (взвешивания, фильтрационных сил, капиллярного давления), сейсмических и динамических воздействий, внешних нагрузок на гребне и откосах и др.;
высоты плотины;
производства работ по возведению плотины;
свойств материала и особенностей конструкции противофильтрационных устройств.
Абзац исключен с 26 мая 2018 года. -
Изменение N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр.
5.10. На откосах плотин следует предусматривать устройство берм, определяя их число в зависимости от высоты плотины, условий производства работ, типов крепления откоса и его общей устойчивости.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Бермы следует предусматривать на верховом откосе у нижней границы его крепления для создания необходимого упора, на низовом откосе - для служебных проездов, сбора и отвода атмосферных вод, размещения контрольно-измерительной аппаратуры (КИА).
5.11. Ширину гребня плотины следует устанавливать в зависимости от условий производства работ и эксплуатации (использования гребня для проезда, прохода и других целей), но не менее 4,5 м.
Ширину гребня плотины в местах сопряжения с другими сооружениями или с берегами следует устанавливать в соответствии с конструкцией сопряжения и необходимостью создания технологических площадок.
5.12. Отметку гребня плотины следует назначать на основе расчета возвышения его над расчетным уровнем воды.
Возвышение гребня плотины надлежит определять для двух случаев стояния уровня воды в верхнем бьефе:
при нормальном подпорном уровне (НПУ) или при более высоком уровне, соответствующем пропуску максимального паводка, входящего в основное сочетание нагрузок и воздействий;
при форсированном подпорном уровне (ФПУ) или другом уровне, относимом к особым сочетаниям нагрузок и воздействий.
Возвышение гребня плотины
в обоих случаях определяется по формуле
в обоих случаях определяется по формуле
где
- ветровой нагон воды в верхнем бьефе;
- ветровой нагон воды в верхнем бьефе;
- высота наката ветровых волн обеспеченностью 1%;
a
- запас возвышения гребня плотины; запас
a
определяют как большую из величин 0,5 м и
(
- высота волны 1% вероятности превышения).
(
- высота волны 1% вероятности превышения).
Из двух полученных результатов расчета следует выбирать более высокую отметку гребня.
При определении первых двух слагаемых формулы (1) следует принимать обеспеченности скорости ветра для расчета элементов волн, наката и нагона при основном сочетании нагрузок и воздействий (при НПУ) по
СП 38.13330
, при особом сочетании нагрузок и воздействий (при ФПУ) эти обеспеченности следует принимать для сооружений I - II классов - 20%, III класса - 30%, IV класса - 50%. Запас
a
для всех классов плотин следует принимать не менее 0,5 м.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Запас для всех классов плотин должен быть не менее 0,5 м. В случае выполнения в плотине противофильтрационного устройства в виде асфальтобетонной диафрагмы величина
a
должна назначаться с учетом понижения отметки гребня диафрагмы за счет растекания ее во времени.
При возведении плотины в сейсмических районах отметку гребня следует назначать с учетом высоты гравитационной волны, возникающей в водохранилище в случае образования в нем сейсмотектонических деформаций при землетрясении, определяемой соответствующими расчетами.
Отметку гребня плотины проектируют с учетом строительного подъема, назначаемого сверх определенного возвышения
. Величину строительного подъема определяют по прогнозируемой осадке гребня согласно
9.16
и
9.17
.
. Величину строительного подъема определяют по прогнозируемой осадке гребня согласно
9.16
и
9.17
.
5.13. При наличии на гребне плотины сплошного парапета, рассчитанного на воздействие волн, возвышение его верха над уровнем верхнего бьефа надлежит принимать не ниже значений, полученных по
формуле (1)
. Возвышение гребня плотины в этом случае назначают на 0,3 м над НПУ или на отметке ФПУ, причем принимают более высокую из них.
5.14. В случае если гребень плотины или ее надводные откосы сложены из глинистых грунтов, следует предусматривать их защиту от сезонного промерзания слоем песчаного, гравийного или щебенистого грунта. Толщину защитного слоя следует назначать в соответствии с теплотехническими расчетами. Устройство защитного слоя не предусматривается только при соответствующем обосновании.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Крепление откосов
5.15. Откосы земляных насыпных плотин следует защищать специальными креплениями, рассчитанными на воздействие волн, льда, течений воды, изменения уровня воды, атмосферных осадков, ветра и прочих климатических и других разрушающих откос факторов (проникновение землеройных животных, пучения глинистого грунта в зимний период и др.).
5.16. Для защиты верхового откоса, как правило, необходимо принимать следующие виды креплений:
каменные (насыпные);
бетонные монолитные, железобетонные сборные и монолитные с обычной и предварительно напряженной арматурой;
асфальтобетонные;
биологические;
с габионовыми конструкциями;
грунтоцементные, из камня, залитого литым асфальтом, и др.
При наличии данных, обоснованных исследованиями или опытом строительства и эксплуатации плотин, допускается применять и другие виды креплений верховых откосов, например гравийно-галечниковые, из защитных и армирующих геосинтетических материалов и др.
(п. 5.16 в ред.
Изменения N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.17. Вид крепления следует устанавливать исходя из технико-экономической оценки вариантов с учетом максимального использования средств механизации и местных материалов, характеристик грунта тела плотины и основания, агрессивности воды, долговечности крепления в условиях эксплуатации, архитектурных требований.
5.18. Крепление верхового откоса плотины делится на основное, расположенное в зоне максимальных волновых и ледовых воздействий, возникающих в эксплуатационный период, и облегченное - ниже основного крепления.
Верхней границей основного крепления следует считать отметку гребня плотины.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
В случае значительного возвышения гребня над расчетным уровнем воды основное крепление следует заканчивать ниже гребня на отметке высоты наката
h
run
; далее до гребня доводят облегченное крепление.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.19. Нижнюю границу основного крепления следует назначать, считая от минимального уровня сработки водохранилища на глубине
. (2)
При этом нижняя граница основного крепления должна быть ниже минимального уровня сработки водохранилища не менее чем на 1,5
t
, где
t
- расчетная толщина ледяного покрова.
Примечание. Облегченное крепление должно защищать откос от повреждений при воздействии льда, волн и течений не только в процессе нормальной эксплуатации сооружения, но и в периоды наполнения и опорожнения водохранилища. Облегченное крепление должно сопрягаться с основанием плотины или с бермой, например, устройством упора из камня или бетона.
В случае устройства крепления дна перед сооружением крепление откоса плотины должно быть сопряжено с ним.
5.20. При сопряжении основного и облегченного крепления необходимо предусматривать конструктивные меры, например, устройство в виде упора из камня или бетона. Размеры упора следует назначать в зависимости от крутизны откоса, а также коэффициента трения материала крепления и упора по грунту откоса.
5.21. Для крепления откосов каменной наброской, в том числе залитой асфальтом, следует применять несортированный камень (горную массу).
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.22. Необходимые массу и размеры отдельных камней в наброске крепления откосов, количество камней размером меньше расчетного, а также толщину крепления следует определять расчетом устойчивости материала крепления от размыва в соответствии с требованиями
СП 38.13330
.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.23. Толщину крепления из каменной наброски следует принимать с учетом возможности частичного выноса мелких частиц из нее при волновом воздействии, подвижки крупных камней, при ледовом воздействии уплотнения материала крепления, а также из опыта эксплуатации аналогичных креплений, но не менее
, где
- диаметр камня, масса которого вместе с массой более мелких фракций составляет 85% массы всей каменной наброски крепления.
, где
- диаметр камня, масса которого вместе с массой более мелких фракций составляет 85% массы всей каменной наброски крепления.
5.24. Для крепления откосов следует применять каменные материалы из изверженных, осадочных и метаморфических пород, обладающих необходимой прочностью, морозостойкостью и водостойкостью.
5.25. Монолитные железобетонные крепления откосов следует проектировать в виде секций размером не более 45 x 45 м каждая, разделенных между собой температурными поперечными и осадочными швами. Секции крепления следует проектировать состоящими из отдельных плит.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Плиты следует принимать прямоугольной формы с соотношением сторон
, где
- меньшая сторона, располагаемая перпендикулярно урезу воды; размер назначается равным
, где
- расчетная длина волны, но не более 20 м. Увеличение длины секций допускается при надлежащем обосновании. В пределах каждой секции армирование должно быть непрерывным.
, где
- меньшая сторона, располагаемая перпендикулярно урезу воды; размер назначается равным
, где
- расчетная длина волны, но не более 20 м. Увеличение длины секций допускается при надлежащем обосновании. В пределах каждой секции армирование должно быть непрерывным.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.26. Гибкие бесшовные крепления откосов на основе асфальтовых материалов (асфальтобетонные, из камня, залитого литым асфальтом, и т.п.) рассчитываются и проектируются из условий:
обеспечения их устойчивости на откосе;
прочности при волновых и ледовых, в том числе и повторяющихся воздействиях;
сохранения сплошности (трещиностойкости) в зимнее время при отрицательных температурах воздуха;
исключения разжижения под ними грунта при ударных (динамических) воздействиях.
5.27. Крепление откосов из сборных железобетонных плит следует проектировать с омоноличиванием их в секции. Крепление из плит с открытыми швами выполняется только при конструкции, не допускающей выноса частиц грунта тела плотины.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Максимальный размер плит следует устанавливать исходя из условий транспортирования и удобства укладки их на откос.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.28. Толщину монолитных и сборных железобетонных креплений следует определять расчетом из условия их устойчивости при волновом воздействии и при быстрой сработке водохранилища либо по аналогам.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.29. При пологих откосах плотин (1:7 - 1:12) и высоте волны не более 1 м применяется облегченное крепление в виде слоя крупнообломочного грунта, крупность частиц и толщину которого следует определять расчетом или исследованиями.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.30. Крепление низового откоса следует выбирать в зависимости от материала, из которого возведена низовая призма плотины, с целью защиты его от атмосферных воздействий и разрушения землеройными животными. Для крепления низового откоса из песчаных или глинистых грунтов следует применять посев трав по растительному слою толщиной 0,2 - 0,3 м, отсыпку щебня или гравия слоем толщиной 0,2 м и другие виды облегченных покрытий.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Для сбора и отвода ливневых и паводковых (от снеготаяния) вод на низовом откосе и бермах земляных плотин необходимо предусмотреть систему продольных и поперечных водосбросных лотков.
5.31. Если низовой откос подвержен воздействию льда и волн со стороны нижнего бьефа, его крепление следует рассчитывать так же, как и для верхового откоса.
5.32. Под креплением откосов, выполненным в виде каменной наброски, плит с открытыми швами или со сквозными отверстиями и т.п., следует предусматривать обратные фильтры, которые могут состоять из одного слоя разнозернистого материала или двух слоев материалов с различными по крупности частицами, а также из искусственных водопроницаемых материалов (стекловолокно, геотекстиль и т.п.).
5.33. Материал для обратного фильтра, число слоев и их толщину выбирают в зависимости от свойств грунта откоса, наличия и состава местного материала и результатов технико-экономического сравнения вариантов.
5.34. Под обратными фильтрами на откосах из глинистых, мелкозернистых песчаных или разжижающихся при динамических нагрузках грунтов следует укладывать песчаную пригрузку, зерновой состав и толщину которой устанавливают на основании данных исследований грунтов, расчетов устойчивости и фильтрационной прочности.
5.35. Под креплениями из монолитных или сборных железобетонных плит (с уплотненными швами или замоноличенных в секции) на откосах из песчаных или глинистых грунтов следует, как правило, укладывать однослойный обратный фильтр.
5.36. Допускается применение монолитных железобетонных бесфильтровых креплений, обеспечивающих надежную работу конструкции, не допускающих выноса материала откоса через швы.
5.37. Крутизну неукрепленного волноустойчивого грунтового откоса следует принимать в соответствии с расчетным волновым воздействием. При этом очертание откосов должно быть принято с учетом "профиля динамического равновесия". Применение неукрепленных откосов должно быть обосновано исследованиями и технико-экономическим сопоставлением с вариантами укрепленных откосов.
Противофильтрационные устройства
5.38. Противофильтрационные устройства (ПФУ) следует выполнять из слабопроницаемых грунтов (глинистых и мелкозернистых песчаных, глиноцементобетона (ГЦБ), глинобетона, а также торфа) или негрунтовых материалов (бетона, железобетона, стали, полимерных, битумных материалов и др.) в виде верховой или центральной противофильтрационной призмы, экрана, диафрагмы, ядра, понура, шпунта, стенки, в том числе и создаваемой методом "стена в грунте", цементационной и других завес, а при соответствующем обосновании - в виде комбинированной конструкции из грунтовых и негрунтовых материалов, что позволяет возводить сооружения без создания перемычек.
(в ред.
Изменения N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
Комбинированные противофильтрационные устройства состоят из следующих фрагментов

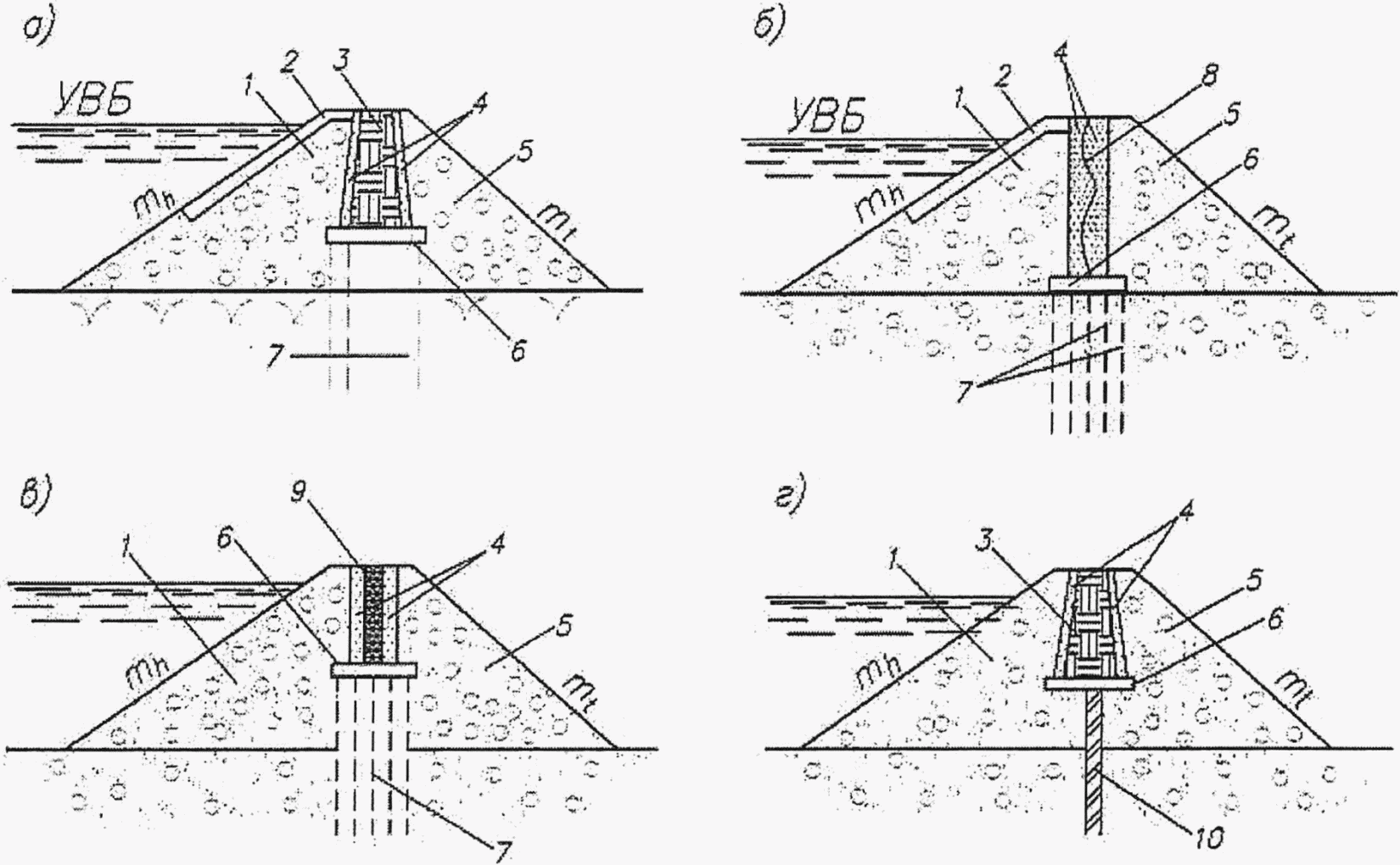

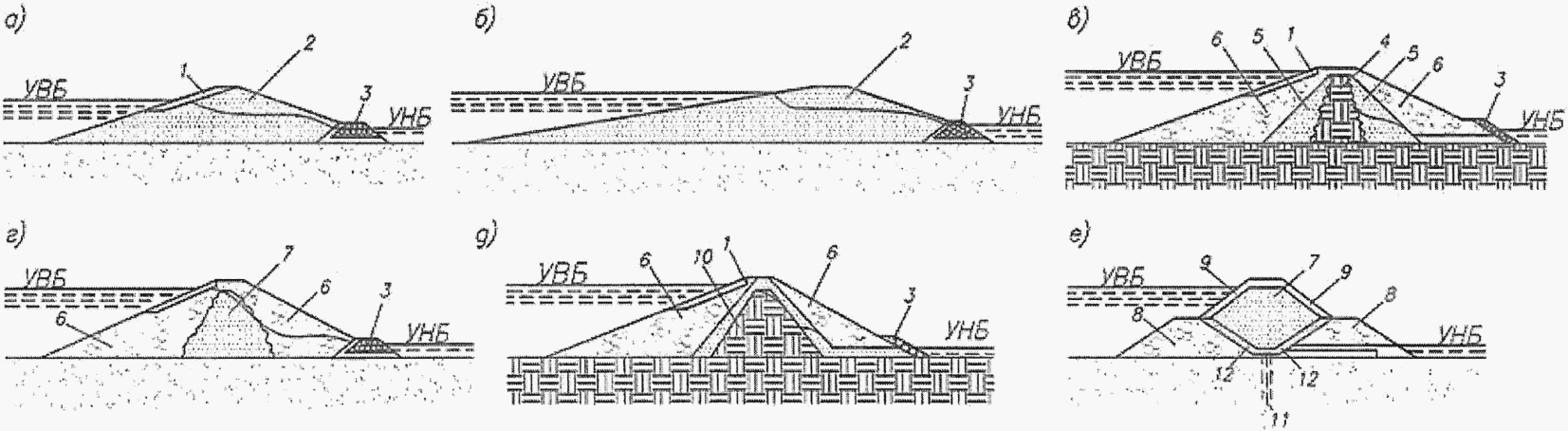

(рисунок 2)
:
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
грунтовое ядро и инъекционная диафрагма (рисунок 2, а);
диафрагма из синтетических материалов (рисунок 2, б);
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
асфальтобетонная диафрагма и инъекционная завеса (рисунок 2, в);
грунтовое ядро и "стена в грунте" - инъекционная диафрагма (рисунок 2, г).
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
1 - верховая призма; 2 - крепление верхового откоса;
3 - грунтовое ядро; 4 - переходные слои (обратные фильтры);
5 - низовая призма; 6 - сопрягающий элемент;
7 - инъекционная завеса;
8 - диафрагма из синтетических материалов;
9 - асфальтобетонная диафрагма ("стена в грунте");
10 - "стена в грунте";
- коэффициент верхового откоса;
- коэффициент низового откоса
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
противофильтрационными устройствами
Абзац исключен с 26 мая 2018 года. -
Изменение N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр.
5.39. Противофильтрационные устройства следует выбирать в зависимости от вида земляной плотины, характеристик грунтов ее тела и основания, наличия необходимых грунтовых или негрунтовых материалов для противофильтрационных устройств, наличия вечномерзлых грунтов в основании, высоты плотины, положения водоупора основания и условий производства работ по результатам технико-экономического сопоставления вариантов плотин с различными конструкциями ПФУ.
5.40. Толщину грунтового экрана или ядра плотины следует увеличивать сверху вниз.
Минимальную толщину экрана или ядра по верху назначают из условий производства работ, но не менее 0,8 м, а понизу - такую, чтобы градиенты напора фильтрационного потока, принимаемые для глинобетона, глины, суглинка и супеси, удовлетворяли критерию фильтрационной прочности
(9.5)
.
Участки ядра или экрана, а также понура, на которых возможно их промерзание и (или) размыв вследствие значительных скоростей течения воды (например, при подходе к донному водоспуску), следует покрывать защитным слоем.
Следует также предусматривать мероприятия, блокирующие трещинообразование в промерзающем сверху грунтовом экране или ядре плотины в месте его примыкания к бетонному сооружению или береговому скальному массиву, используя для этого временный прогрев или покрытие полимерным чехлом сопрягающего участка бетонного сооружения, а также - устройство в этом месте, с верховой стороны экрана или ядра, защитного слоя из кольматирующего трещину мелкозернистого (песчаного) материала.
5.41. Гребень грунтового экрана (после окончательной осадки плотины) должен быть выше ФПУ с учетом высоты волны и ветрового нагона воды
(5.12)
.
Гребень ядра и диафрагм из негрунтовых материалов должен быть выше ФПУ с учетом нагона, но без учета наката волны (см.
5.12
).
5.42. При глубоком залегании водоупора следует при экране (ядре) предусматривать устройство понура или завесы, сопряженных с экраном или ядром. Понур следует выполнять из того же материала, что и экран (ядро).
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Длину понура следует назначать в зависимости от фильтрационных расходов, а также по условию недопущения опасных фильтрационных деформаций грунта основания плотины.
Толщину понура следует принимать исходя из условий обеспечения его фильтрационной прочности (см.
9.5
). Наименьшую конструктивную толщину грунтового понура принимают не менее 0,5 м.
В случае, если под экраном или в основании понура расположен крупнозернистый грунт, между противофильтрационным элементом и таким грунтом следует укладывать обратный фильтр.
5.43. При отсутствии на месте строительства плотины грунтов, пригодных для противофильтрационного элемента, или при неблагоприятных климатических условиях необходимо предусматривать негрунтовые противофильтрационные устройства из асфальтобетона, железобетона, стали, полимерных материалов или инъекционную диафрагму.
Примечание. Проектирование плотин со стальными диафрагмами рекомендуется проводить в соответствии с
Приложением Ж
.
5.44. Асфальтобетонные экраны следует выполнять из гидротехнического асфальтобетона или полимерасфальтобетона с заданными по условиям строительства и работы конструкции показателями его физико-механических свойств. Свойства асфальтобетона для экранов следует назначать из условия устойчивости его на откосе, трещиностойкости при отрицательных температурах воздуха, усталостной прочности и жесткости при волновых нагрузках. За расчетный коэффициент фильтрации асфальтобетонного экрана и понура можно принимать коэффициент фильтрации равный
.
.
Применение асфальтобетонных экранов при минимальной температуре ниже минус 50 °C не допускается.
Толщину асфальтобетонного экрана и его конструкцию следует устанавливать из условия сохранения его сплошности и прочности при волновых, ледовых и температурных воздействиях. Подготовку под экран выполняют по принципу обратного фильтра - переходного слоя, исключающего противодавление под экраном.
5.45. Экраны из камня, залитого литым асфальтом, выполняются лишь в каменно-набросных плотинах. Требования к их выполнению и расчету те же, что и в случае асфальтобетонных экранов, с той лишь разницей, что их трещиностойкость при отрицательных температурах определяется не трещиностойкостью материала экрана в целом, а трещиностойкостью асфальтовой заливочной массы.
Толщину экрана из камня, залитого асфальтом, и его конструкцию следует устанавливать из условия сохранения устойчивости и прочности на откосе при волновых, ледовых, температурных воздействиях и при осадках.
5.46. Асфальтобетонные диафрагмы выполняют из литого, пластичного и уплотняемого горячего асфальтобетона. Тип и состав асфальтобетона для строительства диафрагмы следует выбирать исходя из прочностных свойств материала, технологических и экономических расчетов.
Применение асфальтобетонных диафрагм при температурных воздействиях ниже минус 50 °C не допускается.
Основным требованием к конструкции диафрагмы является обеспечение ее работы в сжатом состоянии совместно с грунтом тела плотины. При этом напряжения и деформации в диафрагме не должны превышать допустимых значений для выбранного состава асфальтобетона.
Состав грунта переходных слоев следует проектировать из условия недопустимости проникания в его поры асфальтобетона диафрагмы и его непросыпаемости в поры грунта тела плотины.
Конструкция примыкания асфальтобетонной диафрагмы к основанию и к бетонным сооружениям должна обеспечивать возможность скольжения диафрагмы по поверхности примыканий. Асфальтовый материал в зоне примыкания должен при этом работать на сжатие.
5.47. Толщина асфальтобетонной диафрагмы и материал для ее выполнения назначаются по расчету из условия сохранения сплошности и обеспечения совместности работы диафрагмы с телом плотины. Предварительно ее толщина задается по формуле
t
=
a
+ 0,008
H
, (3)
где
H
- напор в рассматриваемом сечении диафрагмы, м;
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
a
= (0,4 - 0,5) м - толщина диафрагмы на гребне плотины.
5.48. Железобетонные экраны в земляных насыпных плотинах на скальном или малосжимаемом основании следует применять с обязательным зонированием поперечного сечения плотины по степени уплотнения грунтов и гранулометрическому составу. Основные требования к проектированию железобетонных экранов изложены в
7.25
-
7.28
.
5.49. Бетонные и железобетонные (сборные и монолитные) диафрагмы следует проектировать в соответствии с требованиями к бетонным конструкциям. Диафрагмы следует разрезать вертикальными и горизонтальными швами с соответствующими уплотнениями, допускающими температурно-осадочные деформации.
Допустимость возведения монолитных железобетонных диафрагм без разрезки горизонтальными деформационными швами должна быть обоснована соответствующими расчетами напряженно-деформированного состояния.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.50. При использовании полимерных материалов (например, полиэтиленовой, поливинилхлоридной, бутилкаучуковой пленок и др.) для создания противофильтрационных устройств конструкция этих устройств и технология строительства должны обеспечивать защиту их от солнечной радиации и механических повреждений.
В зависимости от значения допускаемых фильтрационных потерь и материалов применяются следующие типы соединений полимерных элементов между собой: сварное, клеевое или механическое в виде нахлеста.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Толщину противофильтрационного устройства из полимерного материала следует назначать расчетом, исходя из следующих условий:
величина максимальных растягивающих напряжений в материале не должна превышать величины допускаемого растягивающего напряжения, определяемого требуемой долговечностью;
зерновой состав контактирующего грунта должен обеспечивать неповреждаемость полимерного материала; при назначении прочности укладываемого грунта должны учитываться действующие напряжения;.
при соответствующем обосновании, с целью повышения надежности работы диафрагмы, она может быть выполнена в виде двух слоев гибкого материала с антифрикционной смазкой между ними.
Противофильтрационные конструкции из полимерных материалов применяются для плотин III и IV классов, а также, при надлежащем обосновании, для плотин I и II классов высотой до 60 м.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.51. Инъекционную диафрагму в плотине следует создавать путем нагнетания в поры грунта тела плотины специального уплотняющего раствора, соответствующего состава и консистенции.
Инъекционная диафрагма должна обладать необходимой фильтрационной прочностью, деформационными и прочностными свойствами, обеспечивающими долговечность плотины.
Состав и технологию нагнетания инъекционных растворов обосновывают исследованиями, а при необходимости - опытными работами в производственных условиях.
При коэффициенте фильтрации грунтов тела плотины или ее водоупорного элемента менее 50 м/сут целесообразно использовать струйную технологию цементации.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.51а Противофильтрационное устройство из глиноцементобетонных буросекущихся свай в виде "стены в грунте" следует выполнять из ГЦБ с заданными по условиям строительства и работы физико-механическими и фильтрационными свойствами.
(п. 5.51а введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)

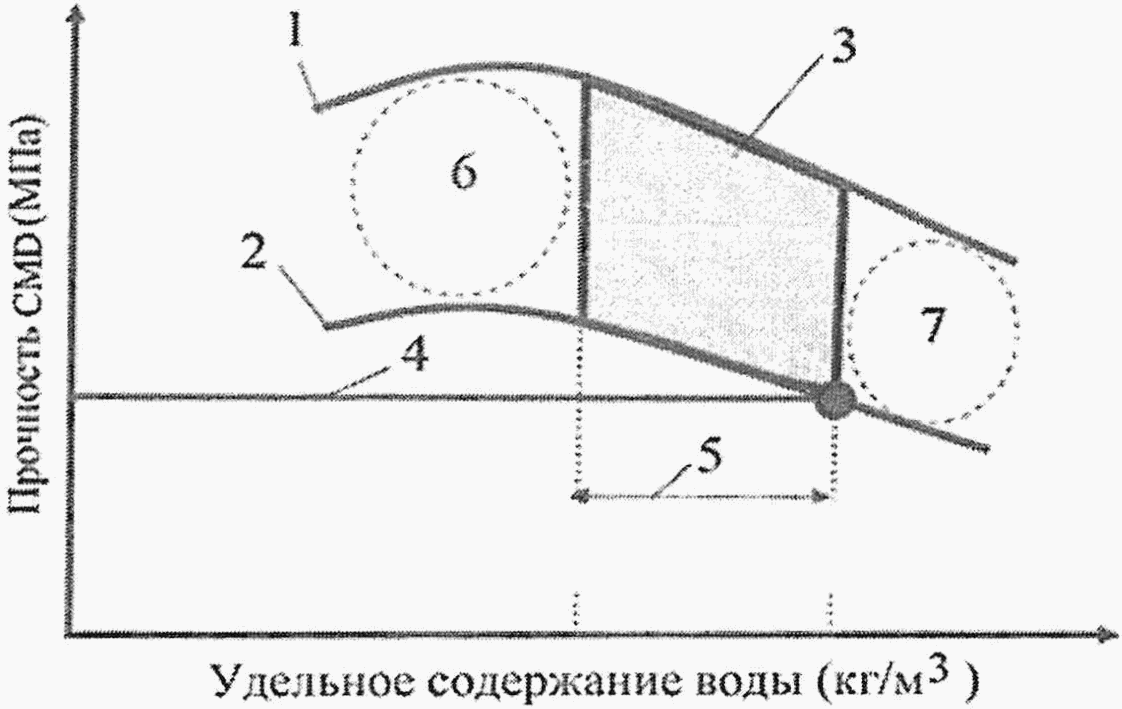

5.51б Подбор количественного состава глиноцементобетонной смеси следует выполнять в соответствии с заданными требованиями по прочности на сжатие, модулю деформации, фильтрационно-суффозионным характеристикам материала, температуре массива грунта и гидрохимическому составу воды, с учетом времени года возведения сооружения (летний, осенний, зимний периоды).
Состав ГЦБ, его технологические параметры и способ приготовления должны быть обоснованы с учетом исходных материалов, способа производства работ, наличия в районе строительства грунтовых материалов, которые могут быть применены при возведении противофильтрационного элемента, климатических, инженерно-геологических и других местных условий.
(п. 5.51б введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.51в Противофильтрационное устройство из ГЦБ буросекущихся свай может выполняться одним ярусом с промежуточной отметки отсыпки на гребневой части плотины или в два или несколько ярусов плотины в случае выделения промежуточных пусковых профилей плотины, при этом на промежуточной отметке гребня пускового профиля плотины должна быть предусмотрена форшахта из ГЦБ. Конструкция сопряжения тела плотины с основанием, берегами и примыкающими бетонными сооружениями должна исключать возможность фильтрационных деформаций грунтов тела плотины и основания, обеспечивать статическую устойчивость сооружения и минимизировать фильтрационные потери из водохранилища.
(п. 5.51в введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.51г Работы по возведению стены в грунте следует выполнять при отсутствии напора на центральную песчаную призму плотины.
(п. 5.51г введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.51д Для обеспечения самозалечивания возможных трещин в ПФУ следует предусмотреть отсыпку песчаного грунта в зоне бурения скважин "стены в грунте".
Толщина залечивающего слоя перед противофильтрационным элементом должна быть не менее 2,5 - 3,0 м, чтобы обеспечивать качественное уплотнение кольматирующего материала и проходку через него буросекущихся свай. В береговых примыканиях, в примыканиях к бетонным сооружениям габариты залечивающего слоя рекомендуется увеличивать.
(п. 5.51д введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.51е При возведении стены в грунте в теле плотины из ГЦБ буросекущихся свай допустимое отклонение оси скважин от вертикали должно быть не более 0,2%.
(п. 5.51е введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.51ж При выполнении ПФУ в теле плотины точность бурения достигается использованием буровых станков, у которых есть возможность поворота обсадной колонны при ее погружении в грунт на 360°, - секции обсадной колонны задавливаются с поворотом буровой машиной в грунт тела плотины.
Контроль и корректировка вертикального положения обсадной колонны должны выполняться через каждый метр проходки до глубины 12 м от поверхности форшахты.
Задавливание обсадной колонны проводится до тех пор, пока это позволяет грунт. В зависимости от состояния и категории грунта разработка его внутри обсадной колонны проводится шнековым буром или ковшебуром. При проходке скважин в грунтах с естественной влажностью ножевая коронка обсадной трубы должна быть всегда глубже шнекового бура не менее, чем на 0,5 м, а при проходке влажных или водоносных грунтов ножевая секция обсадной колонны все время должна быть глубже шнекового бура на 0,8 - 1,0 м.
(п. 5.51ж введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.51и На площадке строительства необходимо предусматривать устройство опытного полигона для исследования влияния длительных внешних воздействий на свойства глиноцементобетонного материала, уложенного в ПФУ.
Местоположение опытного полигона определяется так, чтобы после постановки плотины под напор опытные глиноцементобетонные сваи можно было вскрыть на возможно большую глубину, не подвергая угрозе безопасность плотины. Сваи опытного полигона заливаются одновременно со сваями русловой плотины для обеспечения идентичных условий их формирования.
Продолжительность исследований определяется возрастом ГЦБ опытных свай, оптимальный возраст свай для проведения исследований находится в интервале от 28 до 120 сут.
(п. 5.51и введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
5.51к Контроль состояния ПФУ из ГЦБ буросекущихся свай следует выполнять с использованием методов контроля, приведенных в таблице 3а, которые позволяют оценить его фильтрационную прочность. Мониторинг фильтрационного состояния ПФУ грунтовой плотины выполняется с учетом
приложений Б
и
Н
.
Таблица 3а
Система мониторинга фильтрационного состояния грунтовой
плотины с ПФУ, выполненным методом "стена в грунте"
из глиноцементобетонных буросекущихся свай
|
Метод контроля
|
Измеряемый параметр
|
Решаемая задача
|
Примечание
|
|
Расходометрия
|
Расход воды
|
Определение местоположения протечки в ПФУ по фронту и количества фильтрующейся воды
|
Устройство возможно только в процессе возведения грунтовой плотины
|
|
Оптоволоконная термометрия
|
Температура окружающей среды
|
Определение местоположения протечки в ПФУ и количества фильтрующейся воды
|
То же
|
|
Геофизический метод - наведенное поле
|
Электрическое сопротивление
|
Определение местоположения протечки в ПФУ
|
Применяется как с устройством постоянной оборудованной сети электродов и наблюдательных скважин, так и по временной схеме
|
|
Геофизический метод - сейсмометрия
|
Скорость прохождения сейсмической волны
|
Определение протечки в ПФУ
|
Специального оснащения ГТС не требуется
|
(п. 5.51к введен
Изменением N 3
, утв. Приказом Минстроя России от 24.01.2019 N 41/пр)
Дренажные устройства
организованного отвода воды, фильтрующейся через тело, основание и береговые примыкания плотины в нижний бьеф;
предотвращения выхода фильтрационного потока на низовой откос и в зону, подверженную промерзанию;
снижения депрессионной поверхности для повышения устойчивости низового откоса (внутренний дренаж);
обеспечения устойчивости верхового откоса при быстрой сработке водохранилища;
снятия порового давления, возникающего при сейсмических воздействиях;
отвода воды, профильтровавшейся через экран (ядро); в случае слабопроницаемого материала низовой призмы плотины и наличия низовой переходной зоны отвод воды следует осуществлять специальным дренажным слоем на поверхности основания, соединенным с дренажом низовой призмы плотины.
В высоких плотинах, выполняемых из суглинистого или супесчаного грунта, для ускорения консолидации и устранения влияния порового давления предусматривается устройство горизонтальных или вертикальных дрен в толще низовой и центральной частей тела плотины.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Указанные мероприятия по ускорению процессов консолидации должны осуществляться на основе расчетов деформаций. В период эксплуатации необходимо проводить натурные наблюдения за деформациями. Работы по устройству дренажей должны вестись при отсутствии напора на сооружение, а при действующем напоре - под защитой систем, обеспечивающих водопонижение.
В однородных грунтовых плотинах при определении положения депрессионной поверхности необходимо учитывать значение капиллярного поднятия.
(абзац введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.53. При проектировании дренажных устройств необходимо учитывать физические характеристики грунтов тела и основания плотины, их суффозионность и условия фильтрации в области дренажа, работу дренажа в зимних условиях.
Размеры дренажных устройств следует определять для каждого конкретного случая, исходя из фильтрационных условий, исключающих кольматаж грунта в области дренажа, замерзания фильтрационного потока при входе его в дренаж и на выходе из дренажа.

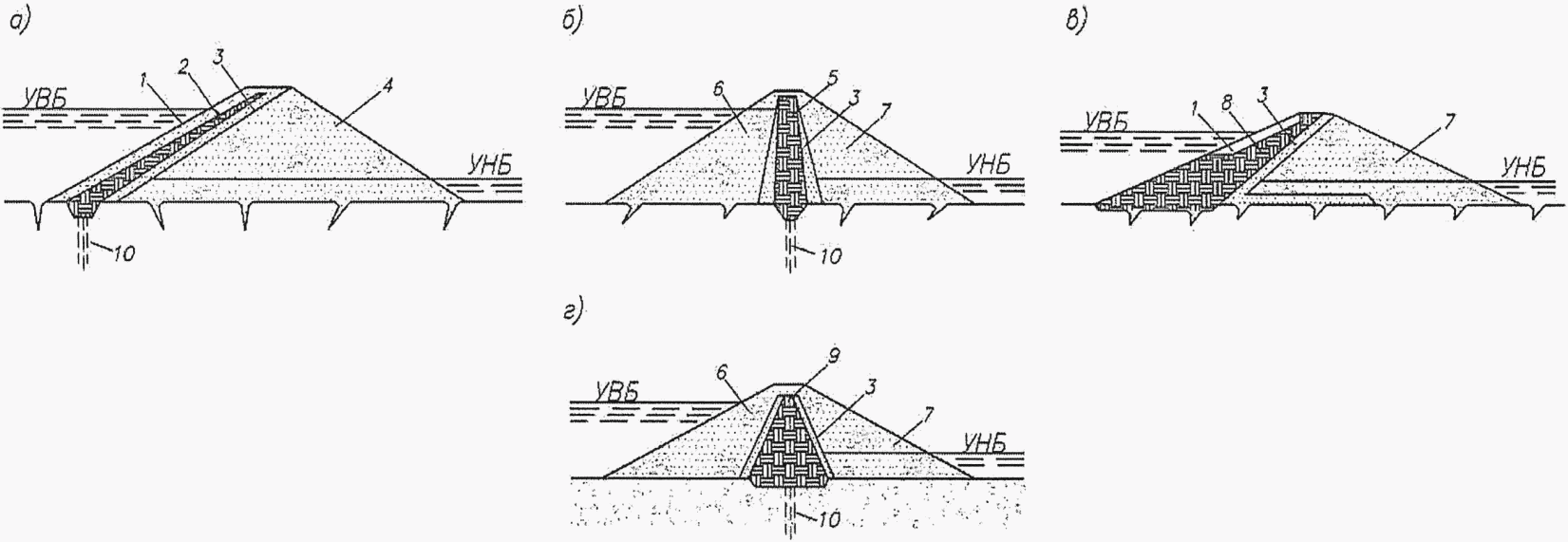

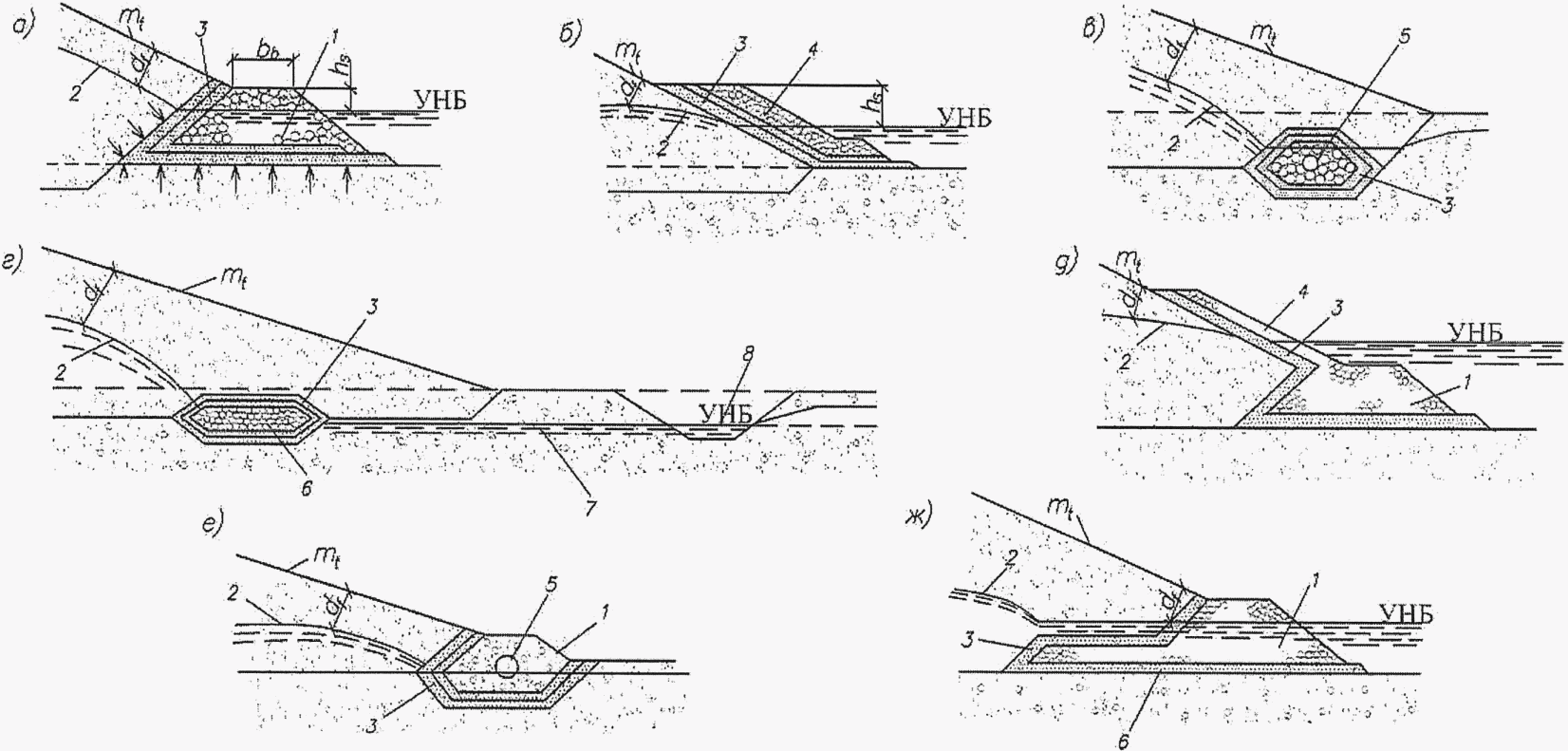

Конструкции дренажных устройств низовой части плотины представлены на
рисунке 3
.
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
в русле: а - дренажный банкет; б - наслонный дренаж.
На берегу: в - трубчатый дренаж; г - горизонтальный дренаж;
д - ж - комбинированные дренажи;
1 - дренажный банкет; 2 - поверхность депрессии;
3 - обратный фильтр; 4 - наслонный дренаж; 5 - труба;
6 - дренажная лента; 7 - отводящая труба;
8 - отводящая канава;
- расчетная глубина промерзания;
- коэффициент низового откоса;
- ширина банкета поверху
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
5.54. Сопряжение дренажа с упорной призмой осуществляется с помощью обратных фильтров, состоящих из одного или более слоев. Обратный фильтр выполняется из несвязных естественных или получаемых путем рассева или дробления грунтов, а также из искусственных пористых материалов.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Дренажный коллектор следует проектировать из камня, бетонных, железобетонных, хризотилцементных, гончарных труб и т.п. с учетом агрессивности воды.
5.55. Для устройства обратных фильтров следует применять естественные несвязные или получаемые дроблением грунты из морозостойких скальных пород (если этот материал подвергается действию отрицательных температур), не содержащих водорастворимых солей, а также гранулированные шлаки, негрунтовые материалы (например, геотекстиль), применение которых должно быть специально обосновано.
5.56. Дренажный банкет
(рисунок 3, а)
следует выполнять на русловых участках плотины при ее возведении без перемычек и при перекрытии реки отсыпкой камня в воду.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Превышение гребня дренажного банкета
(при отсутствии наслонного дренажа) над максимальным уровнем нижнего бьефа (
рисунок 3, а
,
б
) следует определять в соответствии с
5.12
, но не менее 0,5 м. Ширину банкета назначают из условий производства, но не менее 1 м.
(при отсутствии наслонного дренажа) над максимальным уровнем нижнего бьефа (
рисунок 3, а
,
б
) следует определять в соответствии с
5.12
, но не менее 0,5 м. Ширину банкета назначают из условий производства, но не менее 1 м.
При сопряжении тела плотины с дренажным банкетом должна быть обеспечена фильтрационная прочность сопряжения за счет устройства обратного фильтра по внутреннему откосу банкета. При наличии в основании мелкозернистого грунта и больших выходных градиентов напора под дренажным банкетом надлежит предусматривать горизонтальный обратный фильтр или замыв пор каменного банкета на высоту, определяемую фильтрационными расчетами.
Гребень дренажного банкета следует защищать от засорения поверхностными стоками.
5.57. Наслонный дренаж
(рисунок 3, б)
следует выполнять на участках плотины, перекрывающих затопляемую пойму, а также при отсутствии на месте строительства достаточного количества камня.
Толщину наслонного дренажа с обратным фильтром следует назначать из условий производства работ, но не менее величины
, (4)
где
- диаметр частиц, масса которых вместе с массой более мелких фракций составляет 85% массы грунта всего дренажного слоя;
- диаметр частиц, масса которых вместе с массой более мелких фракций составляет 85% массы грунта всего дренажного слоя;
- толщина обратного фильтра.
Материал наслонного дренажа должен сопрягаться с материалом обратного фильтра и защищать низовой откос от волнового воздействия в нижнем бьефе, а в некоторых случаях - и от промерзания.
Превышение гребня наслонного дренажа
над максимальным уровнем нижнего бьефа следует принимать, как и для дренажного банкета (см.
5.56
), с учетом высоты выклинивания фильтрационного потока на низовой откос плотины и глубины промерзания.
над максимальным уровнем нижнего бьефа следует принимать, как и для дренажного банкета (см.
5.56
), с учетом высоты выклинивания фильтрационного потока на низовой откос плотины и глубины промерзания.
5.58. Трубчатый дренаж
(рисунок 3, в)
следует применять на тех участках плотины, где в период ее эксплуатации вода в нижнем бьефе отсутствует или присутствует кратковременно.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Трубчатый дренаж следует предусматривать из бетонных или хризотилцементных труб (перфорированных) с заделанными стыками, с обсыпкой обратным фильтром.
Сечение дренажных труб следует определять гидравлическими расчетами. Диаметр дренажной трубы следует назначать в зависимости от величины сбрасываемого фильтрационного расхода, но не менее 200 мм.
По длине трубчатого дренажа необходимо предусматривать смотровые колодцы и водовыпуски, располагаемые с учетом местности и требуемых уклонов. Выходы воды из водовыпусков должны быть защищены от промерзания.
5.59. Горизонтальный дренаж
(рисунок 3, г)
следует проектировать в виде сплошного дренажного слоя или отдельных горизонтальных поперечных или продольных дренажных лент, выполняемых из крупнозернистого материала и защищаемых обратным фильтром.
5.60. Комбинированный дренаж (
рисунок 3, д
-
ж
) следует выбирать по указанным в
5.56
- 5.59 предписаниям. Отметку гребня банкета комбинированного дренажа
(рисунок 3, д)
следует назначать с учетом условий перекрытия русла реки.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.61. Размеры дренажных устройств в виде плоских дренажей или дренажных лент следует определять гидравлическими и фильтрационными расчетами с учетом условий выполнения дренажа.
5.62. Вид и конструкцию дренажных устройств на различных участках плотины следует выбирать на основании технико-экономического сравнения вариантов в зависимости от:
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
вида плотин;
инженерно-геологических и гидрогеологических условий основания и берегов;
физико-механических характеристик грунтов, использованных для дренажей;
условий производства работ;
климатических условий района строительства;
условий эксплуатации и температурного режима сооружения;
степени агрессивности воды.
5.63. Дренажи тела плотины не устраивают в следующих случаях:
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
при возведении плотин на водопроницаемом основании, в которых депрессионная поверхность без устройства дренажа оказывается достаточно удаленной от поверхности низового откоса и не попадает в зону промерзания;
в низовой части плотин с экранами, ядрами и диафрагмами при условии обеспечения отвода профильтровавшейся воды;
в плотинах, низовая часть которых выполнена из каменной наброски или из другого крупнообломочного материала (гравийного, галечникового и т.п.).
5.64. В случае, если земляная плотина сопрягается с бетонными сооружениями, дренажи их должны быть увязаны между собой.
5.65. В местах примыкания плотины к береговым участкам, расположенным выше уровня нижнего бьефа в межень, должен быть предусмотрен организованный отвод воды, профильтровавшейся через плотину (например, горизонтальный дренаж).
5.66. При строительстве земляных насыпных плотин на водонасыщенных грунтах, в которых под нагрузкой возникает поровое давление, нарушающее прочность основания, в условиях, если оно не может быть уменьшено за счет снижения интенсивности возведения плотины, поверхность основания в пределах низовой части плотины следует покрывать горизонтальным дренажом, а для отвода воды, отжимаемой из грунта основания, рекомендуется дополнительно устраивать вертикальные дрены. Необходимость и размеры такого дренажа, а также расстояние между вертикальными дренами должны быть обоснованы расчетами с учетом интенсивности возведения плотины.
5.67. Устойчивость верхнего слоя грунта основания в нижнем бьефе следует оценивать расчетом на выпор от действия восходящего фильтрационного потока, если этот слой имеет водопроницаемость меньшую, чем нижележащий грунт.
При недостаточной устойчивости слоя грунта у подошвы низового откоса плотины надлежит устраивать вертикальный дренаж, прорезающий этот слой и снижающий противодавление.
Вместо вертикального дренажа, при соответствующем обосновании, следует предусматривать пригрузку основания за низовым откосом плотины дренирующим грунтом с устройством при необходимости обратного фильтра и учете глубины промерзания.
Обратные фильтры
5.68. Обратные фильтры надлежит предусматривать на контакте дренажа (или пригрузки) и дренируемого тела плотины, ядра, экрана или основания плотины, а также в любом месте искусственно созданного напорного фронта, где возможна механическая суффозия на контакте между разнородными грунтами.
Материалы обратного фильтра следует подбирать из условия обеспечения фильтрационной прочности сопрягающихся грунтов в месте контакта в процессе возведения и в период эксплуатации плотин.
Обратные фильтры не устраиваются при специальном обосновании; в частности, устройство такого фильтра по контакту с дренажом необязательно, если дренируемое тело сложено гравелистыми песками, гравийными грунтами и т.п., удовлетворяющими требованиям к составу обратного фильтра.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.69. Зерновой состав материала обратного фильтра должен быть подобран с учетом физических характеристик дренируемого грунта и имеющихся местных фильтровых материалов.
Состав фильтра должен исключать:
отслаивание глинистого грунта на контакте с материалом фильтра - для плотин из глинистого грунта или плотин на глинистом основании;
проникновение (просыпание) частиц защищаемого грунта в поры фильтра на участках нисходящего фильтрационного потока - для плотин из песчаного грунта;
выпор и вдавливание частиц грунта в поры фильтра - для песчаного основания на участках восходящего потока;
размыв защищаемого грунта на границе с фильтром - в случае фильтрационного потока, направленного вдоль контакта (контактный размыв);
кольматаж фильтра мелкими частицами, выносимыми фильтрационным потоком из защищаемого грунта, вынос которых допускается в проекте;
опасную для прочности фильтра суффозию в самом слое фильтра;
вынос частиц грунтового материала фильтрационным потоком в сквозных поперечных трещинах в случае возможного их возникновения в теле плотины или в ее водоупорном элементе.
Состав фильтра должен обеспечивать "самозалечивание" трещин в ядре в случае их образования.
При разработке проекта устройства обратного фильтра дренажа с использованием природного разнозернистого грунта в частичном или полном его зерновом составе следует учитывать опасность сегрегации. Необходимо выполнить опытную проверку устойчивости материала к сегрегации с учетом предусмотренных в проекте условий производства работ.
(абзац введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.70. Число слоев обратного фильтра и их гранулометрический состав следует назначать исходя из условия недопущения суффозионного выноса и кольматации грунта основания плотины и определять их на основании технико-экономического сравнения вариантов, при этом необходимо стремиться к назначению возможно меньшего числа слоев фильтра.
Обратные фильтры выполняются однослойными или многослойными, из фракционированного и водостойкого щебня, гравия или из геосинтетических материалов. Число слоев обратного фильтра и материал следует определять путем технико-экономического сопоставления возможного конструктивно-технологического выполнения дренажного устройства.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.71. Материал обратного фильтра дренажей для плотин I и II классов следует проверять экспериментальным путем на грунтах и в условиях работы, в которых он будет находиться в сооружении, а для плотин III и IV классов - согласно соответствующим расчетам.
При проектировании плотины, по гребню которой будет осуществляться железнодорожное сообщение, необходимо учитывать неблагоприятное влияние на суффозионную устойчивость грунтов вибрации, передающейся через тело плотины от дорожного полотна до зоны размещения дренажного коллектора. Во избежание суффозионной деструкции в зоне дренажной обсыпки следует выполнять соответствующий подбор обратного фильтра.
(абзац введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
5.72. Толщина каждого слоя обратного фильтра по фильтрационным условиям должна быть не менее
, но не менее 0,2 м.
, но не менее 0,2 м.
Толщину слоев обратных фильтров необходимо назначать с учетом производства работ и технико-экономических расчетов.
Сопряжение тела плотины с основанием, берегами и бетонными сооружениями
5.73. Для предотвращения опасной фильтрации по контакту земляной плотины с ее основанием следует предусматривать меры, зависящие от характеристик, состояния грунтов основания и других факторов и обеспечивающие плотное примыкание грунта тела плотины к грунту основания.
В проектах плотин, возводимых на нескальном основании, следует предусматривать мероприятия по подготовке основания, в том числе по вырубке леса и кустарника, выкорчевыванию пней, удалению растительного слоя и слоя, пронизанного корневищами деревьев и кустов или ходами землеройных животных, а также по удалению грунта, содержащего значительное количество органических включений или солей, легко растворимых в воде (
4.4
и
5.5
), удалению сильнольдистых грунтов по всей площади основания талой плотины или только под верховым клином мерзлой плотины, и в случае необходимости - мероприятия по созданию противофильтрационного устройства в основании плотины (зуб, стенка, шпунт и т.п.).
При проектировании плотин распластанного профиля частичный или полный отказ от мероприятий по подготовке основания допускается при соответствующем обосновании согласно требованиям
6.3
.
При проектировании земляных плотин, возводимых на скальном основании, должно быть предусмотрено удаление разрушенной скалы (в том числе должны быть удалены отдельные крупные камни и скопления камней) на площади сопряжения противофильтрационных устройств плотины с основанием, заделаны разведочные геологические и строительные выработки.
На участках сопряжения с основанием частей профиля плотины, выполняемых из более водопроницаемых материалов, чем противофильтрационные устройства, удаление разрушенной скалы необязательно.
При наличии в основании поверхностного слоя грунта, имеющего более низкие прочностные характеристики, чем грунт плотины, необходимо определять экономическую целесообразность удаления этого слоя (или его верхней части), учитывая, что при этом откосы плотины могут быть более крутыми.
При строительстве плотин в сейсмических районах на основаниях, сложенных из песчаных, пылеватых, водонасыщенных грунтов, следует учитывать возможность их разжижения при динамических воздействиях.
При обнаружении на стадии изысканий в основании проектируемой плотины грунтовых вод, содержащих в растворенном виде окислы марганца или железа, необходимо предусмотреть мероприятия по предотвращению разгрузки этих вод в дренажные устройства плотины, чтобы избежать хемогенного их кольматирования (заиления).
К таким мероприятиям относится закрытое (без контакта с атмосферой) дренирование этого водоносного горизонта.
Также в аналогичных случаях необходима проверка на устойчивость к химической суффозии сцементированных гипсом грунтов в основании плотины или в береговых массивах, к которым она примыкает.
5.74. Наклонные поверхности берегов в пределах профиля примыкания плотины должны быть соответственно спланированы, при этом не допускаются нависающие участки в пределах примыкания плотины и уступообразные участки в пределах примыкания противофильтрационного устройства плотины.
При наличии в основании плотины быстро выветривающихся и вечномерзлых пород в проектах необходимо учитывать изменения свойств этих пород или предусматривать соответствующие конструктивно-технологические мероприятия.
При наличии в скальном основании местных сквозных по ходу фильтрационного потока тектонических нарушений в виде трещин надлежит принимать меры к их расчистке и заделке, а также меры, обеспечивающие фильтрационную прочность материала, заполняющего эти трещины.
В случае возможного трещинообразования в самом теле плотины или водоупорном ее элементе вследствие промораживания или гравитационного уплотнения грунтового материала необходимо предусмотреть противосуффозионное обустройство примыканий плотины к береговым склонам или к бетонным сооружениям в виде песчаных манжетов со стороны водохранилища, при наличии которых обеспечивается кольматирование возникающих в этом месте трещин.
В этих местах также следует предусматривать тщательную укладку и уплотнение грунтового материала, для чего в контактный его слой (толщиной около двух метров) необходимо укладывать более увлажненный и пластичный материал. Для обеспечения надежного примыкания тела плотины к бетонному сооружению следует предусматривать уклон сопрягающих граней сооружения в сторону земляной плотины не более чем 10:1.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр,
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
5.75. Для земляных плотин с противофильтрационными устройствами и однородных земляных плотин, выполняемых из глинистых грунтов на сильнофильтрующих аллювиальных отложениях, перекрывающих скальные породы основания, при небольшой (до 5 м) мощности слоя аллювия следует доводить противофильтрационные устройства до скалы врезкой зуба.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
При мощности аллювиального слоя более 5 м следует сравнивать варианты плотин с ядром и противофильтрационной преградой (цементационной завесой, бетонной стенкой и др.) с плотинами, имеющими противофильтрационное устройство в виде экрана и понура.
Проектом необходимо предусматривать сопряжение противофильтрационных устройств плотины с основанием в месте примыкания зуба к скале (например, путем инъекции раствора в месте примыкания, а в случае необходимости - устройства противофильтрационной завесы).
Глубину висячей противофильтрационной преграды и длину понура следует устанавливать на основании фильтрационных расчетов.
Примечания. 1. Фильтрационный расчет оснований грунтовых плотин (земляных и каменно-земляных) при устройстве противофильтрационной завесы должен заключаться в определении фильтрационной прочности грунтов основания, при которой обеспечивается надежность подземного контура в период эксплуатации и экономичность его строительства.
2. Фильтрационный расчет при определении параметров противофильтрационной завесы (глубина завесы, толщина и шаг скважин) в основании грунтовых плотин должен выполняться при условии действия максимального напора на элементы конструкций подземного контура с учетом свойств грунтов основания (скальные, нескальные, суффозионно-устойчивые и др.), заглубления поверхности водоупора и др.
5.76. При сопряжении противофильтрационных устройств плотины с наклонными неровными поверхностями скальных берегов следует предусматривать подготовку поверхности скалы от гребня плотины (ядра, экрана) к основанию с постепенным уположением, без резких переломов, с наименьшим технически и экономически обоснованным наклоном береговых контактов, срезку выступающих участков поверхности скалы и выравнивание бетоном местных понижений.
Угол между смежными участками поверхности скалы в сопряжении с противофильтрационными устройствами не должен превышать 20°.
Очертание продольного профиля плотины по основанию следует назначать на основе результатов расчета его напряженно-деформированного состояния из условия недопущения образования трещин.
5.77. При сопряжении негрунтовых противофильтрационных устройств плотины (диафрагма, экран) с основанием и берегами посредством бетонного зуба, плиты или потерны, а также непосредственно с бетонными сооружениями следует предусматривать на контакте с опорной плоскостью герметичного шва, обеспечивающего свободный поворот или горизонтальное относительное смещение противофильтрационного устройства в опоре от гидростатической нагрузки без нарушения водопроницаемости шва.
5.78. В земляных плотинах на сильнотрещиноватых скальных основаниях, по которым (в том числе и после оттаивания) может происходить опасная для тела плотины фильтрация, необходимо предусматривать устройство зуба и противофильтрационной завесы под ним, а также поверхностную инъекцию раствора (цементационного, глинистого и мелкопесчаного с вяжущим) в пределах подошвы противофильтрационного устройства плотины. Проектирование однородных плотин без противофильтрационных устройств в таких случаях должно быть соответственно обосновано.
5.79. Укладка грунта тела плотины непосредственно на основание без противофильтрационных устройств производится только при проектировании земляных плотин на слабоводопроницаемом (в том числе после оттаивания) и слаботрещиноватом скальном, полускальном и глинистом основаниях при соответствующем обосновании.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
При проектировании грунтовых плотин высотой более 50 м в узком каньоне корытообразного профиля на скальных и полускальных основаниях можно предусматривать примыкание ядра плотины к основанию через массивную бетонную пробку с расположенными на ней (при необходимости) железобетонными дренажно-смотровыми (цементационными) галереями. Пробка должна быть разрезана продольными температурно-деформационными швами. При сильнотрещиноватом основании пробка используется для осуществления площадной уплотнительной цементации.
5.80. В местах сопряжения тела или противофильтрационного устройства плотины с основанием, берегами и бетонными сооружениями следует предусматривать тщательную укладку и уплотнение грунта вблизи поверхности сопряжения, для чего контактный слой (толщиной 2 - 3 м) необходимо отсыпать из грунта более пластичного, менее водопроницаемого и более влажного (не более чем на 1 - 3%), чем грунт остального тела плотины или противофильтрационного устройства.
5.81. При проектировании в основании плотины противофильтрационных устройств (шпунтовый ряд, стенка из бетона, глинистого грунта или возводимая методом "стена в грунте" инъекционная завеса, мерзлотная завеса и др.) следует предусматривать сопряжение их непосредственно с противофильтрационными устройствами тела плотины (ядро, экран или диафрагма).
5.82. Сопрягающие устройства земляных плотин с бетонными и железобетонными сооружениями должны обеспечивать:
защиту земляной плотины от размыва водой, пропускаемой через водосбросные сооружения;
плавный подход воды к водоприемным и водосбросным сооружениям со стороны верхнего бьефа, плавное растекание потока в нижнем бьефе, предотвращающее подмыв тела и основания плотины;
предотвращение опасной фильтрации в зоне примыкания.
Проекты сопрягающих устройств плотин I и II классов должны быть обоснованы данными гидравлических и фильтрационных исследований.
5.83. Для обеспечения надежного примыкания тела земляной плотины к бетонному сооружению следует предусматривать уклон сопрягающих граней бетонной конструкции с земляной насыпью не круче чем 10:1.
Сопряжение земляной плотины с бетонными сооружениями, прорезающими ее тело, следует осуществлять для плотин, имеющих противофильтрационные устройства, в зоне этих устройств, а для однородных плотин - в пределах верхового клина и центральной части плотины.
Сопряжение тела земляной плотины с бетонным сооружением надлежит предусматривать в виде заделанных в него диафрагм, врезающихся в земляную плотину (шпунтовый ряд, бетонная стенка и др.). Длину диафрагм сопряжения следует устанавливать на основании фильтрационных расчетов.
Противофильтрационные устройства в основании земляных плотин и бетонных сооружений должны быть взаимоувязаны.
5.84. При сопряжении участков земляной плотины, выполняемых насыпным и намывным способами, необходимо предусматривать мероприятия, не допускающие сосредоточенную фильтрацию в месте сопряжения и неравномерную осадку тела плотины и основания.
6.1. Конструкции плотин, возводимые методом намыва или отсыпки грунтов в воду, следует назначать в соответствии с таблицей 4,
рисунками 4
и
5
.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
|
Вид плотины
|
Грунты тела плотины
|
Способ возведения плотины
|
|
1
|
2
|
3
|
|
Однородная:
|
||
|
с принудительно формируемыми откосами

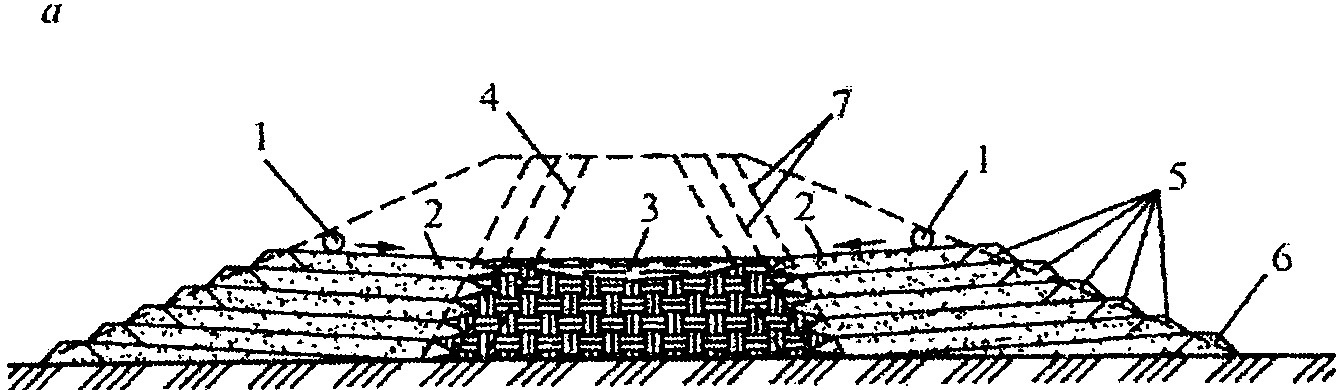

(рисунок 4, а)
|
Пески, супеси, суглинки (в том числе лессовидные)
|
Двусторонний намыв с дамбами обвалования на откосах
|
|
со свободно формируемыми откосами - верховым

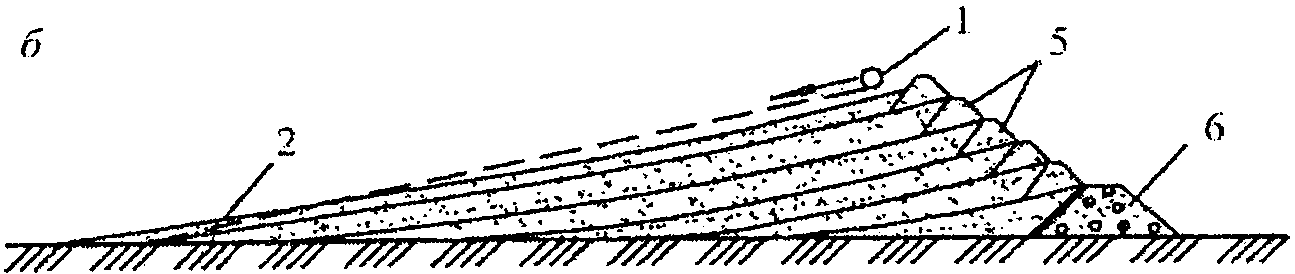

(рисунок 4, б)
или обоими
|
Пески, гравийные (дресвяные)
|
Односторонний намыв с дамбами обвалования на низовом откосе
(рисунок 5, б)
и центральный намыв без дамб обвалования
|
|
узкопрофильная
(рисунок 5, в)
|
То же
|
Пионерный намыв с выпуском пульпы из торца трубы и непрерывным устройством обвалования по откосам
|
|
Неоднородная:
|
||
|
с ядром
(рисунок 4, в)
|
Гравийные (дресвяные), галечниковые (щебенистые) с содержанием песчаных и глинистых фракций
|
Двусторонний намыв с дамбами обвалования на откосах и отстойным прудом в центральной части плотины
(рисунок 5, а)
|
|
с центральной зоной
(рисунок 4, г)
|
Гравийные (дресвяные), галечниковые (щебенистые) или песчаные разнозернистые, содержащие мелкозернистые фракции
|
То же
|
|
Комбинированная:
|
||
|
с насыпным ядром из глинистого грунта и намывными боковыми зонами
(рисунок 4, д)
|
Гравийные (дресвяные), галечниковые (щебенистые) или песчаные
|
Двусторонний намыв без пруда
|
|
с насыпными банкетами из горной массы и намывной однородной центральной зоной
(рисунок 4, е)
|
То же
|
То же
|
|
с центральной негрунтовой диафрагмой и намывными боковыми призмами
|
"
|
Односторонний намыв
|
а - е - см.
таблицу 4
; 1 - крепление верхового откоса; 2 - тело плотины; 3 - дренаж; 4 - намывное ядро; 5 - намывные промежуточные зоны; 6 - намывные боковые зоны; 7 - намывная центральная слабоводопроницаемая зона; 8 - боковые насыпные призмы (банкеты); 9 - сейсмостойкое крепление откоса; 10 - насыпное глинистое ядро; 11 - инъекционная завеса; 12 - фильтры
(рисунок 4 в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)

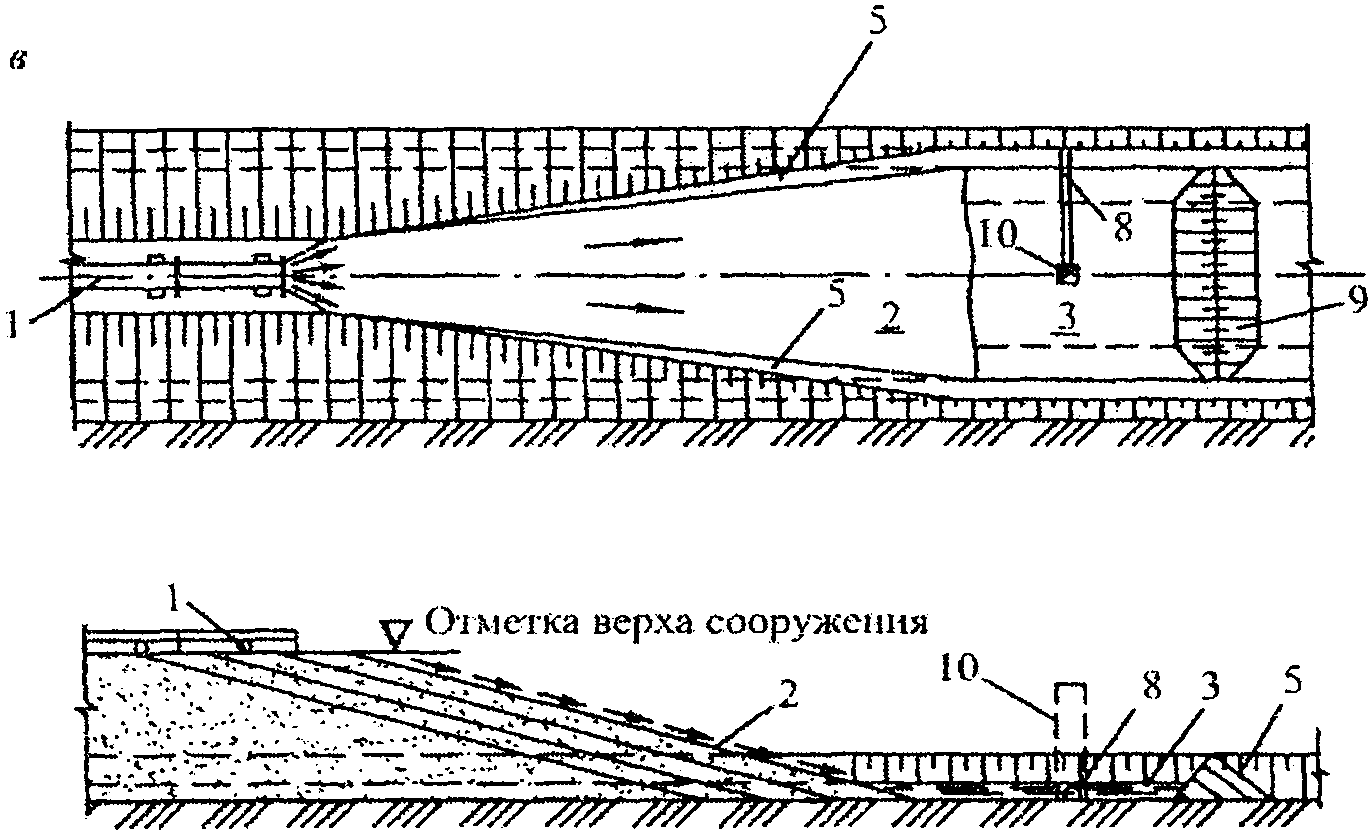

а - двусторонний намыв неоднородной плотины с ядром;
б - односторонний намыв однородной плотины с верховым
откосом, формируемым при свободном растекании пульпы;
в - намыв узкопрофильной плотины;
1 - распределительный пульпопровод; 2 - откос намыва;
3 - отстойный пруд; 4 - граница ядра; 5 - дамбы попутного
обвалования; 6 - дамба первичного обвалования;
7 - граница прудка; 8 - водоотводящая труба;
9 - временная перемычка; 10 - водосбросной колодец
6.2. При выборе конструкции плотины следует стремиться к максимальному использованию естественных грунтов, не требующих сортировки при разработке карьера или выемки.
6.3. При наличии соответствующих карьерных грунтов предпочтение следует отдавать однородным песчаным плотинам, характеризуемым высокой технологичностью производства работ.
Однородные песчаные плотины распластанного профиля со свободно формируемыми откосами следует применять при технико-экономическом обосновании в случае залегания слабых грунтов в основании, необходимости уменьшения объема крепления откосов, а также при намыве под воду.
При проектировании плотин III и IV классов на слабых и заторфованных грунтах основания, обводненных и заболоченных территориях работы по удалению поверхностного слоя грунта основания и растительности выполняются не полностью или частично только в том случае, если это не приведет к нарушению их устойчивости и фильтрационной прочности (для сооружений, расположенных в районах распространения вечной мерзлоты, необходимо выполнять проверку их устойчивости и фильтрационной прочности при полном оттаивании грунтов поверхностного слоя основания).
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
При возведении однородных плотин на слабых грунтах основания следует, как правило, намывать уширенную нижнюю часть ("подушку"), а верхнюю часть возводить после стабилизации осадок "подушки".
6.4. Неоднородные плотины следует проектировать при наличии соответствующих карьерных грунтов и необходимости снижения фильтрационного расхода по сравнению с однородными плотинами, а также для уменьшения объема тела плотины. При этом следует учитывать усложнение технологии производства работ по созданию ядра с заданным размером и составом грунта и недопущению его перемыва крупным грунтом.
При соответствующем обосновании в проекты неоднородных плотин включаются работы по принудительному перемешиванию грунтов в пределах прудковой зоны ядра с целью обеспечения однородности свойств ядра и исключения перемыва крупным грунтом.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
6.5. Намывные плотины с боковыми насыпными или каменно-набросными призмами следует применять при условии использования высоких перемычек или камня из полезных выемок котлована. При проектировании плотин для сейсмических районов необходимо предусматривать устройство каменно-набросных призм и сейсмостойкого крепления откосов.
6.6. Намывной способ возведения плотины допускается совмещать с насыпным.
(п. 6.6 в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
6.7. В проекты намывных плотин следует включать мероприятия по обеспечению качества намыва грунта и установленной плотности его укладки, а также устойчивости откосов плотины в строительный период, в частности, с учетом фильтрационного потока, образующегося за счет водоотдачи свеженамытого грунта, инфильтрации с поверхности намыва и из отстойного пруда. Для намывных плотин должна быть установлена предельная интенсивность их наращивания по условию обеспечения водоотдачи намытого грунта, а для частей плотин, намываемых под воду, - пределы подводной и надводной крутизны откоса.
Интенсивность намыва необходимо также контролировать, наблюдая за величиной порового давления.
Требования к материалам
6.8. Зерновой состав карьерных грунтов следует считать основной характеристикой для оценки технической возможности возведения намывных плотин и экономической целесообразности выбранной конструкции.
Содержание органических и водорастворимых примесей в грунтах для намыва плотины следует допускать в количествах, при которых их остаток в теле намывной плотины после производства работ по ее намыву будет не выше величин, указанных в
5.5
.
6.9. Предварительную оценку пригодности карьерного грунта для намыва плотин в зависимости от зернового состава следует производить по графику, приведенному на рисунке 6.
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)

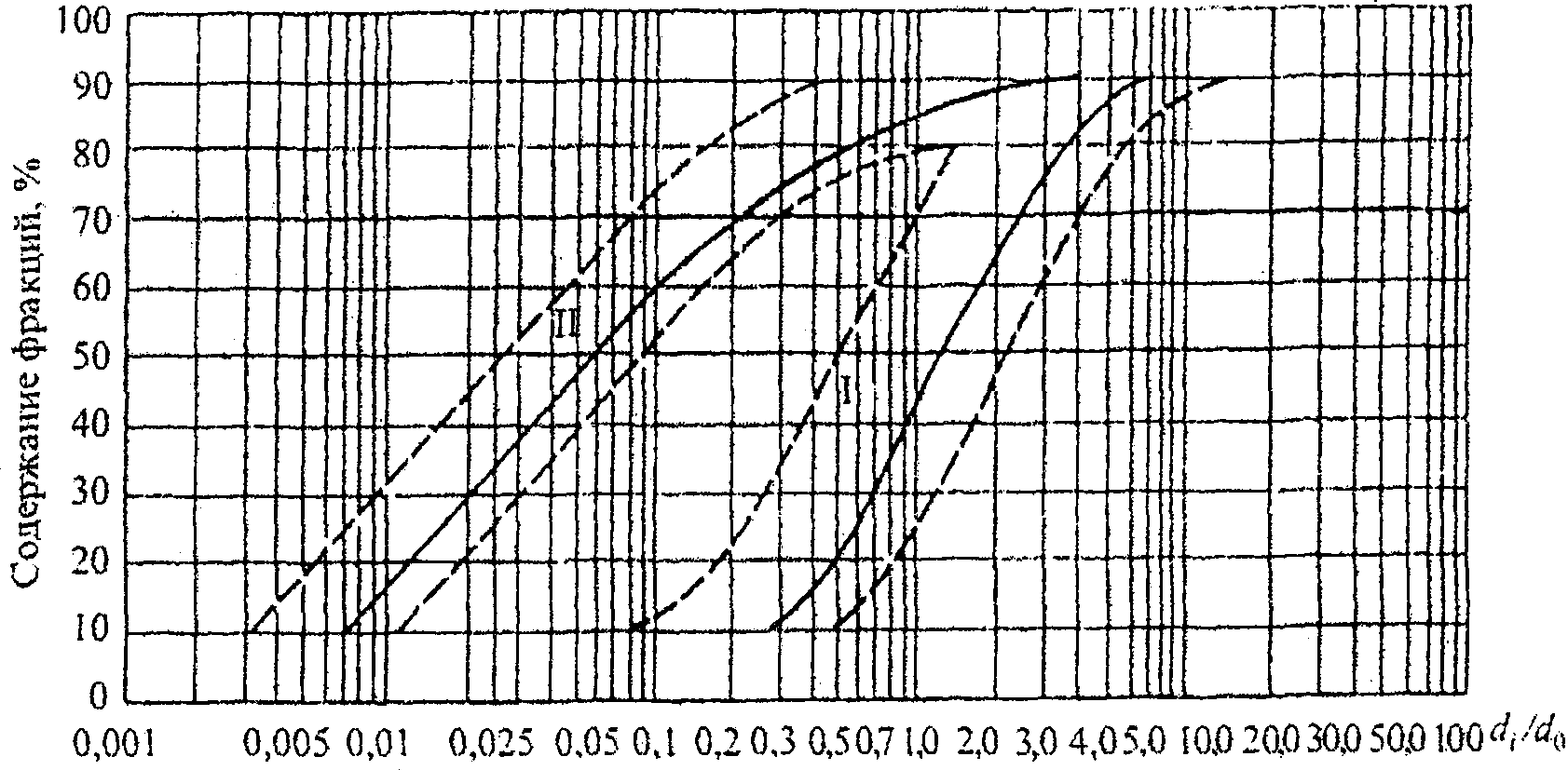

Рисунок 6
- Группы грунтов, используемых для намыва плотин
Песчаные грунты I группы являются предпочтительными для намыва однородных плотин, песчаные и гравийные грунты II группы - для неоднородных плотин с мелкопесчаной центральной зоной или глинистым ядром.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Супеси (III группа), суглинки (IV группа), гравийные и галечниковые грунты (V группа), а также лессовидные грунты используются для намыва только при соответствующем технико-экономическом обосновании. При этом супеси и лессовидные суглинки следует использовать для намыва однородных плотин, а также для намыва центральной слабоводопроницаемой зоны неоднородных плотин, гравийно-галечниковые грунты - для намыва боковых зон этих плотин.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Запас грунта в карьере должен быть в 1,5 - 1,8 раза больше объема грунта, принятого в проекте плотины.
При выборе карьеров инженерно-геологические изыскания следует проводить с детальностью, позволяющей выделить и исключить из запасов участки грунта, не отвечающего требованиям укладки в плотину, а также не поддающегося разработке средствами гидромеханизации.
Грунт для намыва плотин должен быть проверен на содержание негабаритных включений (валунов, камней и т.п.), не проходящих через грунтовые насосы.
6.10. Для неоднородных плотин используются грунты с высокой степенью разнозернистости, например, гравийные с пылеватыми, глинистыми фракциями и при содержании песчаных частиц не менее 25 - 30%. Содержание в ядре глинистых частиц размером
d
<= 0,005 мм не должно превышать 20% по условиям консолидации грунта; более высокое содержание глинистых частиц требует специального обоснования.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Границы зон фракционирования и осредненного зернового состава намытого грунта определяются в соответствии с требованиями
Приложения Е
.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
6.11. Возможность применения для намыва искусственных смесей грунтов из разных карьеров или сортированных карьерных грунтов должна быть обоснована технико-экономическим расчетом.
6.12. При необходимости следует предусматривать дополнительное искусственное уплотнение (глубинное гидровибрирование, уплотнение взрывами, послойное уплотнение или укатку и др.). Мероприятия по дополнительному уплотнению должны быть обоснованы.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Фракционирование грунта в теле плотины
6.13. Фракционирование грунта в поперечном профиле плотины в результате гидравлической раскладки следует учитывать при коэффициенте разнозернистости намываемого грунта
или
. Раскладка грунта зависит от его зернового состава, расхода пульпы и ее консистенции, ширины пляжа намыва.
или
. Раскладка грунта зависит от его зернового состава, расхода пульпы и ее консистенции, ширины пляжа намыва.
6.14. При определении зернового состава грунта намывных плотин необходимо учитывать отмыв и сброс мелких частиц грунта. При возведении песчаных однородных плотин следует обеспечивать сброс глинистых и частично пылеватых частиц, однако технологически неизбежен отмыв и более крупных частиц вплоть до мелких песчаных.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Абзац исключен с 7 марта 2019 года. -
Изменение N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр.
При намыве неоднородных плотин сброс глинистых частиц следует назначать с учетом
6.10
.
6.15. При проектировании однородных плотин зерновой состав намытого грунта следует принимать по средневзвешенному составу карьерного грунта с учетом отмыва мелких частиц грунта при условии незначительной вариации в поперечном сечении плотины состава грунта и коэффициента фильтрации. При этом следует учитывать небольшое увеличение содержания мелких частиц грунта в центральной части плотины при ее двустороннем намыве и в наиболее удаленной от выпуска пульпы части плотины при одностороннем намыве.
6.16. При проектировании неоднородных плотин зерновой состав грунта в отдельных их частях необходимо устанавливать с учетом фракционирования при намыве.
Фракционирование грунта при намыве определяют по аналогам или расчетом.
Осредненный зерновой состав грунта следует определять отдельно для ядра и боковых зон плотины, а также для промежуточных зон. Разбивка профиля плотины на части принимается в соответствии с имеющимися аналогами.
Для плотин I и II классов фракционирование грунта следует уточнять при проведении опытного намыва, соблюдая условия технологии возведения данной плотины.
6.17. Ширину ядра неоднородной плотины следует предварительно назначать в зависимости от состава карьерного грунта в пределах 10 - 20% ширины плотины на данной высоте, а центральной зоны из мелкопесчаного грунта - в пределах 20 - 35% указанной ширины. Эти размеры надлежит корректировать в соответствии с требованиями
раздела 7
или по результатам начального этапа намыва.
Очертание и крепление откосов плотины
6.18. Крутизну откосов намывных плотин и вид их крепления назначают в соответствии с
5.9
-
5.37
; при этом крутизну откосов следует устанавливать не только с учетом конструкции и высоты плотины, характеристик грунтов ее тела и основания, но и с учетом неблагоприятного для устойчивости откосов фильтрационного режима, возникающего в процессе намыва плотины, а также отсутствия в период строительства постоянных дренажных устройств.
При проведении предварительных расчетов средние значения крутизны заложения откосов намывных плотин назначаются в соответствии с данными
таблицы 5
.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
|
Вид плотины
|
Грунты основания
|
Крутизна откоса
|
|
Однородная песчаная
|
Песчаные, супесчаные
|
1:3,5 - 1:5
|
|
Старичные отложения, торф, ил
|
1:5 - 1:8
|
|
|
Неоднородная гравийно-песчаная с ядром
|
Скальные, гравийно-песчаные, плотные глины
|
1:3 - 1:4
|
6.19. Если в результате расчета устойчивости откосов плотины в стадии ее намыва с учетом технологии производства работ получаются более пологие откосы, чем по расчетам откосов в период эксплуатации плотины, крутизна должна быть принята по расчетам для строительного периода.
При необходимости выполнения более крутых откосов следует изменить технологию или применить конструктивные мероприятия, например, строительный дренаж.
6.20. Откосы намывных плотин распластанного профиля, формирующиеся при свободном растекании пульпы, проектируются без крепления или с облегченным гравийным, галечниковым или биологическим креплением при обеспечении его сохранности в условиях волнового и ветрового воздействий.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
На откосах таких плотин при необходимости следует предусматривать поперечные буны для предотвращения перемещения грунта течениями вдоль плотины.
6.21. Ширину гребня намывных плотин следует устанавливать в соответствии с
5.11
.
Минимальную ширину гребня намывной части профиля плотины строительного периода следует назначать с учетом возможности работы гидротранспортной установки и используемых при укладке грунта средств механизации: для неоднородных плотин с центральной зоной - не менее 50 м, с ядром - не менее 70 м, для однородных плотин - не менее 20 м.
При необходимости возведения плотины с меньшей шириной по гребню верхнюю ее часть следует выполнять отсыпкой грунта насухо или отсыпкой в воду (прудки).
6.22. При проектировании дренажных устройств в теле намывной плотины следует учитывать требования
5.52
-
5.72
, отдавая предпочтение конструкциям дренажа, представленным на
рисунке 3, б
,
д
,
е
. Дренажные устройства, галереи, вертикальные дрены и другие должны быть возведены до намыва и надежно защищены слоем грунта тела плотины. Если дренажные устройства возводятся после намыва, то выполнять их следует при отсутствии напора на сооружение или под защитой водопонижения.
6.23. Средние значения уклонов откосов при свободном намыве песчаных и гравийных грунтов (при торцевом и эстакадном способе намыва с 10%-ной концентрацией пульпы) ориентировочно назначаются по таблице 6 с последующей корректировкой по данным начального этапа намыва.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Таблица 6
|
Грунт
|
Уклон откоса при расходе пульпы, м
3
/ч
|
||
|
< 2000
|
2000 - 4000
|
> 4000
|
|
|
Песок:
|
|
|
|
|
мелкий
|
1/40
|
1/60
|
1/100
|
|
средний
|
1/33
|
1/40
|
1/65
|
|
крупный
|
1/25
|
1/33
|
1/40
|
|
гравелистый
|
1/20
|
1/25
|
1/30
|
|
Гравий
|
1/15
|
1/20
|
1/25
|
При консистенции пульпы, отличающейся от 10%-ной, уклон откоса рассчитывают по формуле
, (5)
где
C
- консистенция пульпы, % по массе;
- уклон откоса при
C
= 10%.
6.24. Уклон откоса при намыве под уровень воды определяют по расчету в зависимости от зернового состава грунта. Предварительно уклон откоса может быть принят от 1/10 до 1/4, причем меньшие значения уклона соответствуют мелким пескам при наличии течения воды в водоеме. С увеличением крупности грунта и снижением скорости течения уклон откоса увеличивается.
Требования к реконструкции плотин
6.25. При реконструкции земляных намывных плотин повышение отметки гребня однородной плотины обеспечивается за счет намыва низовой призмы на существующий откос плотины, выполняемого из карьерного грунта более крупного состава, чем грунт, из которого намыт основной профиль плотины, или путем отсыпки грунта насухо с послойной укаткой.
(п. 6.25 в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
6.26. При повышении гребня намывной плотины с ядром, кроме примыва низовой призмы, необходимо предусматривать создание противофильтрационного устройства, выполненного, например, в виде экрана, сопряженного с существующим ядром, или противофильтрационного устройства из негрунтовых материалов ("стена в грунте" и др.).
6.27. При выполнении работ по реконструкции перед возведением низовой призмы должен быть снят растительный слой на существующем низовом откосе плотины.
До начала примыва низовой призмы плотины должны быть реконструированы все действующие дренажные устройства.
7.1. Каменно-земляные и каменно-набросные плотины по конструкции противофильтрационных устройств и способу производства работ подразделяют на приведенные в таблице 7 и
рисунках 7
-
9
виды.
|
Тип плотины
|
Конструкция противофильтрационного устройства
|
|
Каменно-земляная
|
Грунтовый экран (
рисунок 7
, а)
Грунтовое ядро (вертикальное или наклонное) (
рисунок 7
, б)
Верховая грунтовая призма (
рисунок 7
, в)
Центральная грунтовая призма (
рисунок 7
, г)
Комбинированное ПФУ (
рисунок 2
, а, б, в, г)
|
|
Каменно-земляная, возводимая направленным взрывом
|
Грунтовый экран и понур (
рисунок 8
, б)
Инъекционная диафрагма (
рисунок 8
, а)
|
|
Каменно-набросная
|
Экран из негрунтовых материалов
(рисунок 9, а)
Диафрагма
(рисунок 9, б)
|
а - г - см.
таблицу 7
; 1 - крепление верхового откоса; 2 - грунтовый экран; 3 - переходные слои (обратные фильтры); 4 - упорная призма; 5 - грунтовое ядро; 6 - верховая призма; 7 - низовая призма; 8 - верховая грунтовая противофильтрационная призма; 9 - центральная грунтовая противофильтрационная призма; 10 - цементация
(рисунок 7 в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)

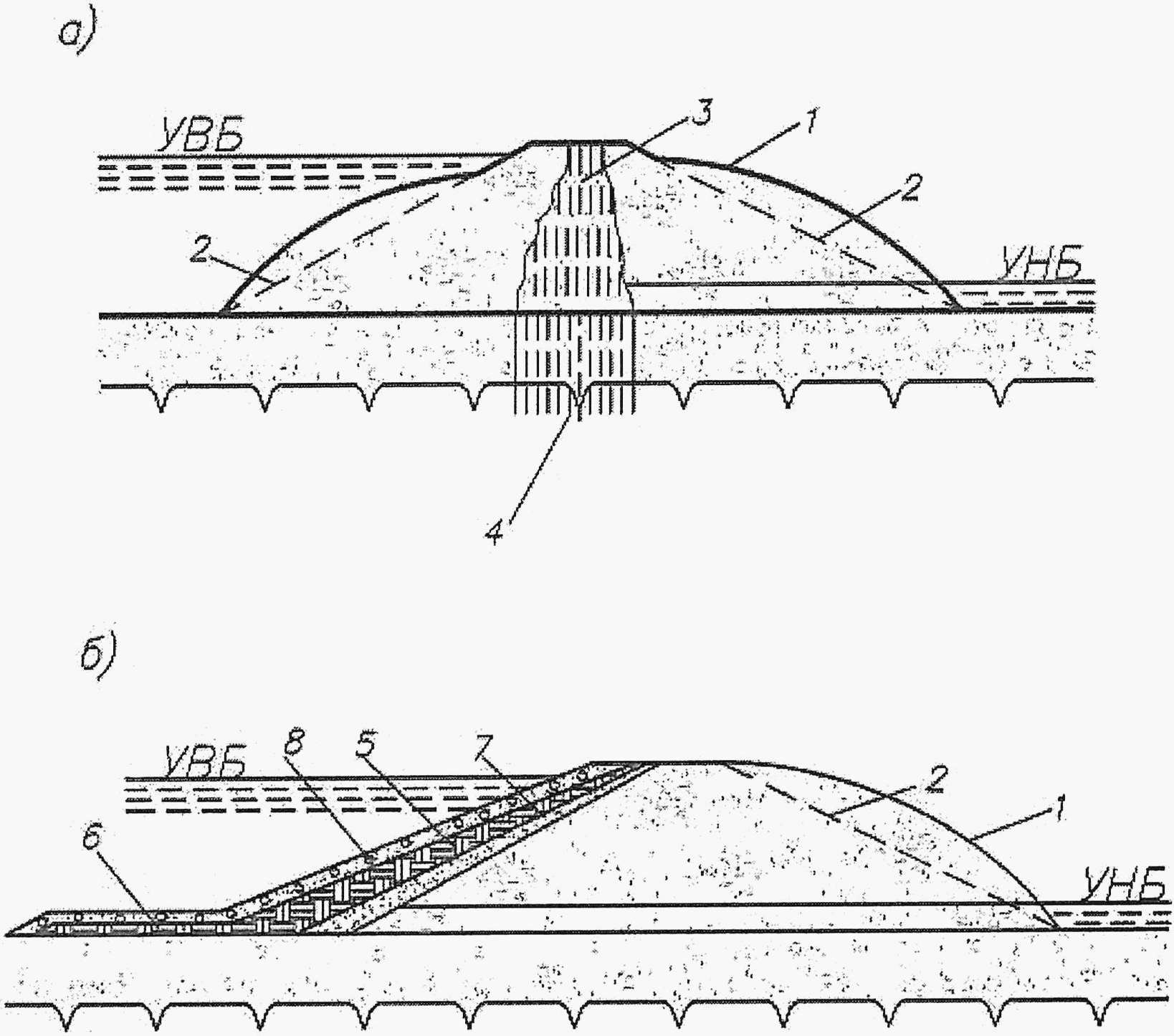

а, б - см.
таблицу 7
; 1 - навал из породы, образованный взрывом; 2 - контур расчетного профиля; 3 - инъекционное ядро; 4 - инъекционная завеса; 5, 6 - экран и понур из глинистого грунта; 7 - переходный слой; 8 - защитный слой
(рисунок 8 в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
а, б - см.
таблицу 7
; 1 - тело плотины из каменной наброски; 2 - цементационная завеса; 3 - бетонная опорная плита; 4 - экран из негрунтовых материалов; 5 - подэкрановый слой; 6 - верховая призма; 7 - диафрагма из негрунтовых материалов; 8 - переходные слои; 9 - низовая призма
(рисунок 9 в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
7.2. Каменно-земляные и каменно-набросные плотины возводят как на скальных, так и на нескальных основаниях. Выбор типа плотины обосновывается технико-экономическими расчетами и требованиями технологии производства работ по круглогодичной схеме.
7.3. При проектировании каменно-земляных и каменно-набросных плотин, наряду с требованиями
раздела 4
, необходимо также учитывать требования
раздела 5
в части, относящейся к материалам для возведения земляных насыпных плотин, проектирования откосов и гребня плотин, противофильтрационных устройств и их сопряжений с основанием, берегами и бетонными сооружениями, а также при разработке проектов реконструкции таких плотин.
7.4. Возведение каменно-земляных и каменно-набросных плотин следует предусматривать отсыпкой каменного материала (каменной наброски, горной массы, галечникового грунта) слоями, принимая меры к его уплотнению (послойная укатка, гидроуплотнение), или ярусами высотой 3 м и более.
7.5. Возведение каменно-земляных плотин направленным взрывом производится в благоприятных для этого метода природных условиях:
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
в узком створе - (
B/h
) < 3, где
B
- ширина створа;
при скальных породах берегов, удовлетворяющих требованиям, предъявляемым к каменным материалам плотин.
Взрывной способ перемещения грунтов как технологический прием следует использовать в сочетании с другими способами возведения части сооружения или отдельного элемента (верховой или низовой) перемычки.
Противофильтрационные устройства взрывонабросных плотин следует выполнять путем инъекции раствора в центральную призму, отсыпкой верховой слабопроницаемой призмы или экрана, а также созданием экрана из негрунтовых материалов. В проектах этих плотин надлежит предусматривать доводку сооружения до необходимых размеров. При надлежащем обосновании направленным взрывом можно возводить и однородные плотины.
Требования к материалам
7.6. Пригодность материала для возведения каменно-земляных и каменно-набросных плотин должна быть обоснована данными исследований в лабораторных и натурных условиях.
Пригодность скальных пород карьера (по прочности, морозостойкости, химическим свойствам) следует устанавливать в зависимости от высоты плотины, местоположения их в профиле плотины и от климатических условий района строительства, учитывая условия разработки и транспортирования.
7.7. Зерновой состав каменного материала плотин следует подбирать, исходя из:
обеспечения требуемой плотности укладки;
учета местоположения грунтов в теле плотины.
При соответствующем обосновании допускается применение слабых выветрелых пород с учетом изменения их характеристик во времени.
Окончательный состав материала каменно-земляных и каменно-набросных плотин необходимо принимать на основе технико-экономических расчетов рассматриваемых вариантов плотин.
7.8. Предельную крупность крупнообломочного грунта, отсыпаемого в тело плотины, и его зерновой состав следует устанавливать в проекте в зависимости от качества камня и метода возведения плотины. Крупность материала, отсыпаемого послойно с уплотнением, должна быть не более 1/2 - 1/3 толщины отсыпаемого слоя, но может быть и больше в зависимости от используемых уплотняющих механизмов.
7.9. Для плотин I и II классов физико-механические характеристики грунтов, полученные в лабораторных условиях или принятые по аналогам, следует уточнять исследованиями на опытных насыпях (по возможности включаемых в полезный объем плотины), для плотин высотой более 100 м такие исследования обязательны.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
7.10. Для наброски следует использовать камень без сортировки. Сортировку камня можно производить только при наличии соответствующего обоснования.
7.11. Укладку различного материала по частям профиля плотины следует предусматривать при высоте плотины 50 м и более, при этом прочный материал следует использовать в более напряженных частях, а материал более морозостойких пород - во внешних частях профиля.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
7.12. Для материала, предназначенного к укладке в тело плотины ниже поверхности воды или подверженного ее воздействию, коэффициент размягчаемости должен быть не ниже 0,9 для изверженных и метаморфических пород и 0,8 - для осадочных. Меньшие значения коэффициента размягчаемости принимаются только при соответствующем обосновании.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
7.13. К грунтам противофильтрационных устройств (экранов, понуров, ядер, слабопроницаемых призм), переходных слоев и обратных фильтров каменно-земляных плотин предъявляют те же требования, что и к соответствующим элементам земляных насыпных плотин.
Если противофильтрационное устройство возводят средствами гидромеханизации, необходимо, чтобы грунт удовлетворял требованиям, предъявляемым к грунтам намывных плотин.
7.14. Для переходных слоев и обратных фильтров каменно-земляных плотин следует использовать карьерные разнозернистые грунты.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
Применение для этих целей обогащенных грунтов, полученных сортировкой, промывкой, добавлением или смешиванием различных фракций, следует допускать только при соответствующем технико-экономическом обосновании. Во всех случаях надлежит отдавать предпочтение однослойным переходным слоям и обратным фильтрам.
Очертание откосов плотины
7.15. Основные размеры поперечного профиля каменно-земляных и каменно-набросных плотин следует назначать в соответствии с
5.9
-
5.15
.
7.16. Крутизну откосов каменно-земляных и каменно-набросных плотин следует назначать по расчету (
9.10
-
9.13
).
При назначении крутизны откосов плотин, возводимых направленным взрывом, необходимо учитывать начальную крутизну откосов, свободно формирующихся в результате сброса грунта взрывом.
7.17. Ширину берм на откосах плотин необходимо принимать из условия обеспечения требуемого осредненного значения крутизны откосов, но не менее 3 м.
Противофильтрационные устройства
7.18. При проектировании противофильтрационных устройств из грунтовых и негрунтовых материалов каменно-земляных и каменно-набросных плотин следует учитывать требования
5.39
-
5.52
.
7.19. Противофильтрационные устройства каменно-земляных и каменно-набросных плотин должны сопрягаться с основанием и береговыми склонами и сохранять водоупорность, прочность и гибкость при возможных смещениях.
7.20. Градиент напора фильтрационного потока для ядра или экрана из глинистого грунта каменно-земляных плотин следует принимать по критерию фильтрационной прочности (см.
9.6
).
7.21. Между грунтовым противофильтрационным устройством и крупнообломочным материалом тела плотины надлежит предусматривать обратные фильтры и переходные слои.
Толщину переходных слоев следует назначать исходя из условия производства работ, с учетом возможных горизонтальных смещений плотины и принимать не менее 3 м.
Между негрунтовым противофильтрационным устройством и грунтом тела плотины следует также предусматривать переходные слои.
7.22. Материалы переходных слоев и обратных фильтров плотин следует принимать в соответствии с
5.68
-
5.73
.
Зерновой состав переходных слоев плотин I и II классов надлежит уточнять экспериментально с учетом условий их работы и возможности сегрегации при послойной его отсыпке.
7.23. Для повышения фильтрационной прочности грунтовых противофильтрационных устройств каменно-земляных плотин следует предусматривать:
уширение ядра или экрана на береговых примыканиях и в основании;
укладку дополнительного слоя обратного фильтра в пределах сопряжения грунтового противофильтрационного устройства с основанием и берегами;
возведение экрана или ядра из разнозернистых глинистых грунтов, способных в случае образования трещин их закольматировать.
На низовой грани глинистого ядра или экрана плотины на участке в пределах изменения уровня нижнего бьефа, где на урезе воды выходные градиенты напора многократно превышают средние по сечению данного водоупорного элемента, обратный фильтр должен выполняться с особой тщательностью.
(абзац введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
7.24. Противофильтрационные устройства каменно-набросных плотин выполняются из железобетона, асфальтобетона, металла или полимерных материалов.
(п. 7.24 в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
7.25. Железобетонные экраны каменно-набросных плотин возводятся только при наличии скального или малосжимаемого основания.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
7.26. Железобетонные экраны следует выполнять однослойными, отрезанными в нижней части от контурной плиты, служащей упором, периметральным швом и разрезанными продольными вертикальными температурно-деформационными швами на продольные полосы шириной 12 - 15 м. При этом горизонтальные температурно-деформационные швы не предусматриваются.
Толщину железобетонного экрана следует назначать у гребня равной 0,3 м с увеличением к основанию по зависимости:
, (6)
где
H
- действующий напор, м.
7.27. Сопряжение железобетонного экрана с основанием следует выполнять с помощью контурной плиты, ширина которой назначается в пределах:
на относительно сохранной и прочной скале - (1/16 - 1/20)
H
;
на скале средней прочности - (1/10 - 1/15)
H
;
на сильнотрещиноватой и выветрелой - (1/6 - 1/9)
H
.
Минимальная ширина контурной плиты принимается равной 3 м. Ширина контурной плиты в плане должна изменяться ступенчато - участками с постоянной шириной. Строительные швы следует предусматривать в местах изменения ширины или резкого изменения топографии. Расстояние между швами принимается 6 - 8 м, при этом они не должны совпадать с температурно-деформационными швами экрана.
Толщина контурной плиты должна быть равна толщине примыкающего к ней экрана, но не менее 0,4 - 0,5 м.
7.28. Сопряжение экрана с контурной плитой должно осуществляться по принципу скользящего шва с двойным-тройным уплотнением в виде внутренней полихлорвиниловой, нижней латунной шпонок и наружного уплотнения в виде асфальтобитумной мастики.
Для снижения до минимума деформаций железобетонного экрана следует предусматривать зонирование поперечного профиля плотины по гранулометрическому составу укладываемого в каждую из зон грунта и степени их уплотнения.
В поперечном разрезе плотины должны выделяться четыре зоны:
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
подэкрановая переходная зона;
промежуточная переходная зона;
верховая упорная призма;
внешняя (низовая) упорная призма.
Ширину подэкрановой переходной зоны вблизи гребня следует принимать равной 3 - 4 м по горизонтали с уширением к основанию на 3 - 4 м на каждые 100 м напора.
Зерновой состав грунта в этой зоне должен соответствовать песчано-гравийному грунту с максимальной крупностью 80 мм и содержанием мелкозема (частиц менее 2 мм) 15 - 37%.
Уплотнение подэкрановой переходной зоны должно осуществляться горизонтальными слоями толщиной 40 - 50 см виброкатками до относительной плотности, равной 98%. Кроме того подэкрановый слой должен также уплотняться виброкатками по внешнему откосу.
Промежуточная переходная зона должна отсыпаться и уплотняться одновременно с подэкрановой зоной. Ширина ее назначается такой же, как и для подэкрановой зоны.
Зерновой состав этой зоны должен назначаться по принципу подбора обратных фильтров.
Верховая упорная призма со стороны нижнего бьефа должна быть ограничена внутренней границей, проходящей от верхней точки экрана к основанию и к низовому откосу под углом 15 - 30° к вертикали. В этой части профиля должен использоваться крупнообломочный грунт (горная масса или гравийно-галечниковый грунт) с коэффициентом разнозернистости свыше 10 - 15, максимальной крупностью 600 - 800 мм и содержанием частиц менее 5 мм от 5 до 20% и уплотненный до относительной плотности не менее 90%. Крупность камня (галечника) в этой зоне должна ограничиваться только по производственным соображениям; уплотнение должно производиться до относительной плотности, равной 80 - 82%.
7.29. Под экраном из негрунтовых материалов следует укладывать малосжимаемую, слабоводопроницаемую, суффозионно-стойкую переходную зону с коэффициентом фильтрации
.
.
Толщину подэкрановой подготовки следует назначать в зависимости от материала экрана, крупности материала подэкрановой подготовки, крупности материала в наброске, высоты плотины и условий производства работ.
Требования к основаниям плотин.
Сопряжение плотин с основанием и бортами
При строительстве плотин на скальном основании в основании и примыканиях водонепроницаемого элемента необходимо удалить покровные грунты и выветрелую часть скальных пород, в которой не может быть выполнена эффективная сопрягающая цементация.
7.31. При строительстве плотин на скальном и особенно на нескальном основании необходимо определять расчетом неравномерность осадок основания как в продольном, так и в поперечном направлении для проверки трещиностойкости противофильтрационных устройств плотин.
7.32. При проектировании каменно-земляных плотин с грунтовыми противофильтрационными устройствами, возводимыми методом отсыпки грунтов в воду, должны быть предусмотрены мероприятия по обеспечению контакта грунтов этих устройств с грунтом основания.
7.33. Сопряжение грунтовых противофильтрационных устройств плотины со скальным основанием производится в виде торкретирования основания, береговых склонов, врезки и т.п.
(п. 7.33 в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
7.34. Для улучшения статической работы, повышения трещиностойкости противофильтрационных устройств высокие плотины, расположенные в узких ущельях, рекомендуется проектировать с криволинейной осью, выпуклой в сторону верхнего бьефа.
7.35. В северной строительно-климатической зоне сопряжение противофильтрационных устройств талых каменно-земляных и каменно-набросных плотин с трещиноватым скальным основанием следует выполнять в виде бетонного зуба с потерной для создания цементационной (инъекционной) завесы в основании. В пределах подруслового талика цементацию основания следует предусматривать до заполнения водохранилища, а в береговых примыканиях - по мере оттаивания основания. На сильнотрещиноватых основаниях следует проводить предварительное искусственное оттаивание мерзлых грунтов основания с последующей их цементацией до начала заполнения водохранилища.
На контакте грунтовых ядер и экранов талых каменно-земляных плотин с сильнотрещиноватым скальным основанием следует предусматривать устройство слабоармированной бетонной плиты в виде открылков бетонного зуба с укрепительной цементацией основания под ней.
7.36. На нескальных основаниях, сложенных слабосжимаемыми и слабоводопроницаемыми (в том числе и при оттаивании) грунтами, сопряжение противофильтрационных устройств каменно-земляных плотин с основанием следует производить врезкой их в основание на глубину верхнего разуплотненного слоя. При наличии в основании верхнего слоя аллювиальных отложений из песчано-гравийно-галечниковых грунтов мощностью до 5 м сопряжение следует осуществлять с помощью зуба, входящего в коренные породы основания.
7.37. В узком створе, где затруднено возведение противофильтрационного устройства в основании, необходимо рассматривать вариант устройства бетонной "пробки", высоту которой следует определить технико-экономическим сравнением вариантов. При необходимости в бетонной "пробке" устраиваются водоводы различного назначения (санитарных потоков, пропуска паводка либо поверхностного водослива в строительный период).
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
8.1. При строительстве плотин должно быть обеспечено выполнение требований по охране окружающей среды, рациональному использованию природных ресурсов, учету ближайших и отдаленных экологических, экономических, социальных, демографических последствий строительства при приоритете охраны здоровья человека и благополучия населения.
8.2. При технико-экономическом обосновании проекта и проектировании грунтовой плотины должны учитываться предельно допустимые нагрузки на окружающую природную среду как в строительный, так и в эксплуатационный периоды и предусматриваться надежные и эффективные меры предупреждения и устранения загрязнения окружающей природной среды, рациональное использование и воспроизводство природных ресурсов, оздоровление окружающей природной среды.
8.3. При проектировании и строительстве грунтовых плотин в составе гидроузла должны быть полностью учтены реальные потребности в электроэнергии и водоснабжении данного региона, рельеф местности для размещения объекта, меры по максимальному сохранению земель и лесов, населенных пунктов, памятников природы, истории и культуры, охране рыбных запасов, своевременной утилизации древесины и плодородного слоя почв при расчистке и затоплении ложа водохранилища, по недопущению отрицательных изменений в окружающей природной среде.
8.4. При проектировании грунтовых плотин не следует применять грунтовые и негрунтовые материалы, а также технологии, способствующие химическому, физическому и биологическому загрязнению окружающей среды.
8.5. Для управления экологическими процессами необходим постоянный контроль состояния всех компонентов природно-технической системы, который должен осуществляться в составе экологического мониторинга.
Примечания. 1. Мониторинг должен быть постоянной службой сбора и обработки экологических данных и являться частью производственного процесса, связанного с природопользованием, и по мере накопления данных наблюдений позволять своевременно определять направления развития тенденций экологических систем, изменять протекающие в них процессы в желательном направлении, выявлять управляющие параметры, оперативно реагировать на возможные аварийные ситуации, связанные с природопользованием.
2. Создание управляемых природно-технических систем требует особого подхода к проектированию грунтовых плотин в составе гидроузлов при условиях оптимизации параметров и режимов их работы в условиях многоцелевого использования водотока, когда природные комплексы выступают не только в качестве равноправных, но в некоторых случаях и наиболее приоритетных водопользователей.
9.1. При проектировании плотин I и II классов из грунтовых материалов необходимо выполнять следующие основные расчеты:
горизонтальных смещений
(9.19)
;
креплений откосов на прочность от действия волн, льда и др.
(9.21)
.
Дополнительно следует выполнять:
для неоднородных земляных намывных плотин расчеты фракционирования грунта и устойчивости боковых призм (
6.13
,
6.14
,
6.17
), расчеты консолидации и порового давления
(9.18)
;
для земляных насыпных и каменно-земляных плотин, у которых тело, ядро, экран или основание сложены из глинистых грунтов - расчеты порового давления при их консолидации и проверку трещиностойкости (
9.18
,
9.22
);
для каменно-земляных плотин с ядром и диафрагмой, кроме того - проверку устойчивости на сдвиг низовой призмы плотины.
Для плотин III и IV классов необходимо выполнить следующие расчеты:
фильтрационные и фильтрационной прочности;
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
обратных фильтров, дренажей и переходных слоев;
устойчивости откосов, экрана и защитного слоя, в том числе с учетом длительной прочности грунтов тела и основания сооружения в случае, если они сложены глинистыми грунтами или каменной наброской;
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
осадок тела плотины и основания;
креплений откосов на прочность от действия волн, льда и др.
Все расчеты следует производить для характерных поперечных сечений плотин.
9.2. Расчеты плотин во всех случаях следует выполнять для основных и особых сочетаний нагрузок в эксплуатационный и строительный периоды работы плотин.
Расчеты плотин, возводимых в сейсмических районах, следует выполнять на основе результатов определения сейсмичности района сооружения, соответствующих сейсмических нагрузок, свойств грунтов.
определения фильтрационной прочности тела плотины, ее основания и берегов;
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
расчета устойчивости откосов плотины и берегов;
обоснования наиболее рациональных и экономичных форм, размеров и конструкций плотины, ее противофильтрационных и дренажных устройств.
При выполнении фильтрационных расчетов следует учитывать кольматаж ложа водохранилища и верхового откоса с учетом развития этого процесса во времени. В отдельных случаях следует учитывать возможность микробиологического кольматирования (например, в грунтовых плотинах отстойных прудов, содержащих значительное количество органических примесей).
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
9.4. Фильтрационными расчетами (а также исследованиями) надлежит определять следующие параметры фильтрационного потока:
положение поверхности фильтрационного потока (депрессионной поверхности) в теле плотины и берегах;
фильтрационный расход воды через тело плотины, основание и берега;
напоры (или градиенты напора) фильтрационного потока в теле плотины, основании, а также в местах выхода фильтрационного потока в дренаж, в нижний бьеф за подошвой низового откоса, в местах контакта грунтов с различными характеристиками и на границах противофильтрационных устройств (рисунок 10).

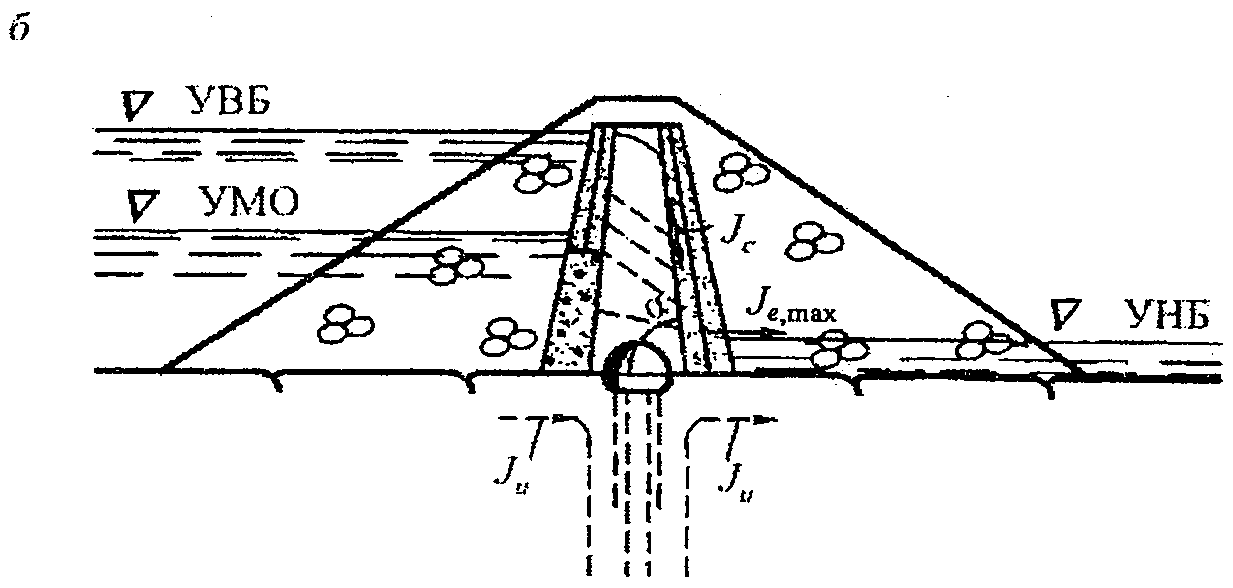

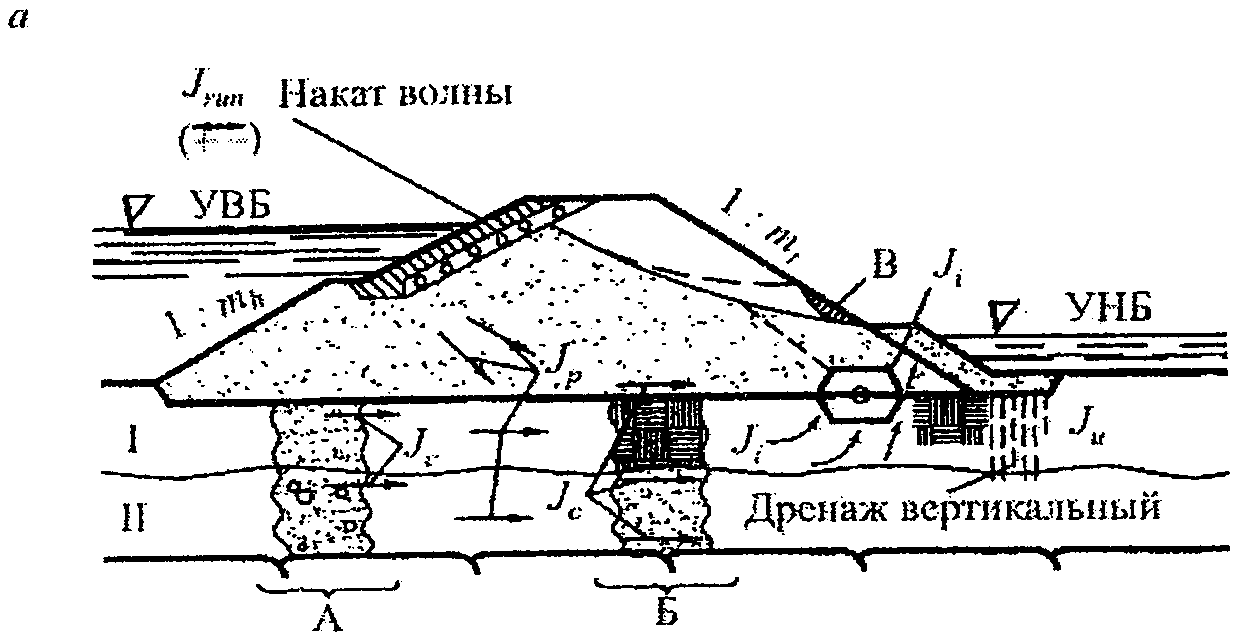

а - однородная плотина на слоистом основании;
б - каменно-земляная плотина на скальном основании
А, Б - сопряжение несвязного и связного грунтов оснований;
В - область местного выпора грунта в случае выхода потока
на откос;
- расчетный (максимальный) градиент напора
- расчетный (максимальный) градиент напора
в зоне высачивания потока на уровне воды нижнего бьефа;
- угол наклона низового откоса ядра к горизонту;
,
,
,
,
- градиенты напора соответственно
суффозии, контактного размыва, выпора, входа
фильтрационного потока в дренаж, пульсаций
в обратном фильтре от наката и спада волн
Рисунок 10
- Примеры возможных проявлений суффозии
в земляных плотинах и их основаниях
При неоднородном или анизотропном геологическом строении основания указанные в настоящем пункте параметры фильтрационного потока следует определять с учетом этих особенностей.
9.5. Фильтрационную прочность тела плотины, а также противофильтрационных устройств оценивают на основе соответствующих расчетов, выполняемых аналитически или методом численного моделирования, и экспериментальных исследований грунтов при действующих в сооружении градиентах напора с учетом напряженно-деформированного состояния сооружения и его основания, особенностей конструкции, методов возведения и условий эксплуатации.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Расчеты фильтрационной прочности следует выполнять исходя из наибольшего напора, действующего на плотину.
При оценке общей и местной фильтрационной прочности необходимо обеспечение условия:
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
, (7)
где
- действующий средний градиент напора в расчетной области фильтрации;
- действующий средний градиент напора в расчетной области фильтрации;
- критический средний градиент напора, принимаемый на основании исследований грунтов в условиях, отвечающих реальным условиям эксплуатации сооружения; в предварительных расчетах и при отсутствии необходимых исследований значения при расчете общей фильтрационной прочности принимаются в соответствии с имеющимися аналогами или по таблице 8;
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
- коэффициент надежности по ответственности сооружений.
Таблица 8
|
Грунт
|
Значение критических средних градиентов напора для:
|
||
|
понура
|
экрана и ядра
|
тела и призмы плотины
|
|
|
Глина и глинобетон
|
15,0
|
12,0
|
8,0 - 2,0
|
|
Суглинок
|
10,0
|
8,0
|
4,0 - 1,5
|
|
Супесь
|
3,0
|
2,0
|
2,0 - 1,0
|
|
Песок:
|
|
|
|
|
средний
|
-
|
-
|
1,0
|
|
мелкий
|
-
|
-
|
0,75
|
Примечания. 1. Проверку фильтрационной прочности тела или призмы плотины из грунтовых материалов выполняют для поперечного профиля, назначенного исходя из расчетов устойчивости откосов.
2. В результате проверки фильтрационной прочности уточняют конструкцию плотины, в частности местоположение дренажа.
3. Значения критического среднего градиента принимают в зависимости от физико-механических свойств грунта и способа его укладки, причем большие значения
назначают для более плотного грунта.
назначают для более плотного грунта.
устанавливать расчетные параметры (зерновой состав, плотность, коэффициент фильтрации и пр.) грунтов, защищаемых обратными фильтрами, оценивать их суффозионную прочность (суффозионность) и определять расчетные размеры сводообразующих частиц и диаметр пор (
и
) защищаемого грунта в зависимости от его состава и условий фильтрационного потока;
и
) защищаемого грунта в зависимости от его состава и условий фильтрационного потока;
выбирать естественные карьерные грунты или искусственно получаемые (щебеночные, гранулированный шлак и др.), которые могут быть использованы для устройства обратных фильтров;
подбирать зерновой состав первого слоя обратного фильтра и последующих слоев (если в этом есть необходимость) из выбранных естественных карьерных или искусственных материалов;
проверять суффозионную прочность и устойчивость грунтов, защищаемых обратным фильтром, и грунтов обратных фильтров;
устанавливать толщину и число слоев обратных фильтров;
устанавливать допустимые пределы отступлений в зерновом составе, толщине слоев и плотности грунтов фильтра при укладке в дренажи или переходные слои.
9.7. Для обратных фильтров, дренажей и переходных слоев допускаемый коэффициент разнозернистости фильтровых материалов
должен удовлетворять условиям:
должен удовлетворять условиям:
если защищаемый грунт несуффозионный сыпучий -
, где меньшее значение
следует принимать для окатанных частиц песчаных и гравийных грунтов, а большее для щебенистых грунтов фильтра;
, где меньшее значение
следует принимать для окатанных частиц песчаных и гравийных грунтов, а большее для щебенистых грунтов фильтра;
если защищаемый грунт суффозионный сыпучий -
;
;
если защищаемый грунт глинистый с числом пластичности
(допускается при обосновании
) -
;
(допускается при обосновании
) -
;
условие
следует принимать как для обратных фильтров дренажей, так и для переходных слоев плотин;
следует принимать как для обратных фильтров дренажей, так и для переходных слоев плотин;
при соответствующем обосновании, в случае если толщина переходного слоя составляет более 3 м, отношение К
60,10
принимается более 50;
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
для фильтров, устраиваемых из пористого бетона, -
;
;
для фильтров, выполняемых отсыпкой материалов в воду, -
.
.
Во всех вышеуказанных выражениях
, (8)
где
,
- крупность частиц грунта, суммарное весовое содержание которых вместе с более мелкими фракциями составляет соответственно 60 и 10% массы всего грунта.
,
- крупность частиц грунта, суммарное весовое содержание которых вместе с более мелкими фракциями составляет соответственно 60 и 10% массы всего грунта.
Для фильтров, выполняемых из материала с
, толщину слоев следует назначать согласно указаниям
5.72
, а для фильтров, выполняемых из материалов
, толщину слоев необходимо назначать по результатам опытных отсыпок с учетом сегрегации фильтровых материалов, возникающей при транспортировании, отсыпке и разравнивании слоев фильтра.
, толщину слоев следует назначать согласно указаниям
5.72
, а для фильтров, выполняемых из материалов
, толщину слоев необходимо назначать по результатам опытных отсыпок с учетом сегрегации фильтровых материалов, возникающей при транспортировании, отсыпке и разравнивании слоев фильтра.
9.8. Отказ от устройства обратных фильтров или переходных слоев для противофильтрационных призм, укладываемых по насыпи крупнообломочных грунтов, должен быть соответствующим образом обоснован.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
9.9. Обратные фильтры из пористого бетона и других пористых и полимерных материалов предусматриваются только при соответствующем обосновании.
(п. 9.9 в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
9.10. Расчеты устойчивости грунтовых плотин всех классов следует выполнять для поверхностей сдвига, отвечающих минимальным значениям коэффициента запаса.
При расчетах следует использовать методы, учитывающие напряженное состояние сооружения и его основания. Применительно к конкретным геологическим условиям и конструкции плотины могут быть использованы при соответствующем обосновании проверенные практикой упрощенные методы расчета.
Абзац исключен с 7 марта 2019 года. -
Изменение N2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр.
Оценку устойчивости откосов плотин, расположенных в узких каньонах, следует проводить с учетом пространственной работы сооружения.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
При расчетах устойчивости откосов грунтовых плотин всех классов, возводимых в северной строительно-климатической зоне, следует учитывать температурное состояние грунтов плотины и ее основания.
9.11. Устойчивость откоса плотины должна быть проверена по возможным поверхностям сдвига с нахождением наиболее опасной призмы обрушения.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Критерием устойчивости откосов плотины является соблюдение (для наиболее опасной призмы обрушения) неравенства
, (9)
где
F
- расчетное значение обобщенного силового воздействия, определяемое с учетом коэффициента надежности по нагрузке
(в зависимости от метода расчета устойчивости откосов
F
- равнодействующая сил или моментов этих сил относительно оси поверхности сдвига);
(в зависимости от метода расчета устойчивости откосов
F
- равнодействующая сил или моментов этих сил относительно оси поверхности сдвига);
R
- расчетное значение обобщенной несущей способности системы сооружение-основание, определяемое с учетом коэффициента безопасности по грунту
, т.е. обобщенное расчетное значение сил предельного сопротивления сдвигу по рассматриваемой поверхности;
, т.е. обобщенное расчетное значение сил предельного сопротивления сдвигу по рассматриваемой поверхности;
,
,
- коэффициенты условий работы, ответственности сооружения, сочетания нагрузок.
При поиске опасной поверхности сдвига может быть использована зависимость для коэффициента устойчивости
. (10)
Полученные расчетом значения коэффициента устойчивости при соответствующем сочетании нагрузок не должны превышать величины
более чем на 10%, если это не обусловлено особенностями сооружения.
более чем на 10%, если это не обусловлено особенностями сооружения.
и
приведены в таблицах 9,
Таблица 9
|
Класс сооружения
|
I
|
II
|
III
|
IV
|
|
Значение
|
1,25
|
1,20
|
1,15
|
1,10
|
(таблица 10 в ред.
Изменения N 1
, утв.
Приказом Минстроя России от 25.11.2017 N 1581/пр)
|
Сочетание нагрузок
|
Основное
|
Особое
|
Строительного периода
|
||
|
Особая нагрузка, в том числе сейсмическая на уровне проектного землетрясения годовой вероятностью 0,01 и менее
|
Особая нагрузка, кроме сейсмической, годовой вероятностью 0,001 и менее
|
Сейсмическая нагрузка уровня максимального расчетного землетрясения
|
|||
|
Значение
|
1,00
|
0,95
|
0,90
|
0,85
|
0,95
|
В зависимости от используемого способа расчета величина коэффициента
принимается равной 0,95 - инженерные методы расчета, 1,0 - с учетом напряженно-деформированного состояния.
принимается равной 0,95 - инженерные методы расчета, 1,0 - с учетом напряженно-деформированного состояния.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Для плотин IV класса при особом сочетании нагрузок
независимо от величины
.
независимо от величины
.
9.12. При расчетах устойчивости откосов плотин необходимо рассматривать следующие случаи.
Для низового откоса:
первый расчетный случай (основной): в верхнем бьефе - нормальный подпорный уровень НПУ, в теле плотины - установившаяся фильтрация; при наличии воды в нижнем бьефе глубину ее принимают максимально возможной при НПУ, но не более
, где
- высота откоса;
, где
- высота откоса;
второй расчетный случай (основной) при открытых водосбросах (без затворов): подпорный уровень и уровень нижнего бьефа определяют максимальным расходом, относимым к основным сочетаниям нагрузок и воздействий;
третий расчетный случай (особый): в верхнем бьефе - форсированный подпорный уровень воды (ФПУ), в нижнем бьефе глубину воды принимают максимальной, соответствующей ФПУ.
Для верхового откоса:
первый расчетный случай (основной): максимальное возможное снижение уровня воды в водохранилище от НПУ или от подпорного уровня, соответствующего пропуску максимального расхода, относимого к основным сочетаниям воздействий, с наибольшей возможной скоростью, при этом учитывают фильтрационные силы неустановившейся фильтрации;
второй расчетный случай (строительного периода): уровень воды в верхнем бьефе находится на отметке, отвечающей заполнению
, где
- высота откоса; поверхность депрессии в теле плотины принимают соответствующей принятому уровню заполнения;
, где
- высота откоса; поверхность депрессии в теле плотины принимают соответствующей принятому уровню заполнения;
третий расчетный случай (особый): максимально возможное снижение уровня воды в водохранилище от ФПУ с наибольшей возможной скоростью, при этом учитывают фильтрационные силы неустановившейся фильтрации.
Примечания. 1. Для земляных плотин с волногасящими откосами следует производить расчет устойчивости с учетом волнового воздействия.
2. При расчете устойчивости откосов земляных намывных плотин необходимо учитывать фильтрацию из прудка при проектируемом его положении в период намыва плотины и насыщение водой грунтов откосов (расчетный случай строительного периода).
3. При расчете устойчивости откосов плотин в сейсмических районах сейсмические воздействия учитывают согласно выполненным исследованиям.
4. Устойчивость верхового откоса плотины в условиях сейсмического воздействия следует проверять как для случая быстрого снижения уровня воды в водохранилище от НПУ до наиболее низкого эксплуатационного уровня, так и для случая продолжительного стояния НПУ (или ПУ, соответствующего пропуску расхода, относимого к основным воздействиям).
5. Если консолидация связных грунтов плотины и ее основания не завершается к моменту окончания строительства, в расчетах устойчивости откосов следует учитывать поровое давление как для строительного, так и для эксплуатационного периодов.
6. Для плотин с грунтовым экраном следует рассчитывать устойчивость экрана на откосе плотины и устойчивость крепления на экране. Для участков поверхности сдвига на контакте экрана и плотины или крепления и экрана прочностные характеристики принимают для менее прочного грунта.
7. Расчет устойчивости боковых призм земляных намывных плотин с ядром из глинистого грунта надлежит выполнять с учетом порового давления в период консолидации ядра (расчетный случай строительного периода).
8. Местная устойчивость откосов между бермами должна обеспечиваться с учетом всех действующих нагрузок (по основному, строительному, особому сочетанию нагрузок).
9. Устойчивость откосов каменно-насыпных плотин с железобетонным экраном определяется только по результатам расчетов напряженно-деформированного состояния плотины с использованием прочностных и деформационных характеристик грунтов в теле плотины, полученных на основании трехосных испытаний.
10. Для сооружений I и II классов, тело/основание которых сложено из глинистых грунтов, при оценке устойчивости сооружения необходимо учитывать изменение прочностных свойств грунтов тела и основания сооружения вследствие реологических процессов (в том числе длительную прочность).
(п. 10 в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
11. В расчетах по оценке устойчивости откосов однородных земляных плотин следует учитывать капиллярное поднятие воды над депрессионной поверхностью фильтрационного потока.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
9.13. При расчете устойчивости откосов плотин прочностные характеристики грунтов тела плотин I и II классов следует принимать переменными в зависимости от напряженного и температурного состояния грунта в зоне прохождения поверхности сдвига, а для плотин III и IV классов - постоянными.
9.14. Напряженно-деформированное и температурное состояние тела плотины из грунтовых материалов и ее основания следует учитывать в расчетах устойчивости откосов плотины, фильтрационной прочности на контакте водоупорных элементов с основанием, проверки трещиностойкости водоупорных элементов, прочности негрунтовых противофильтрационных устройств, анализа поведения плотины при проведении натурных исследований, а также для подбора материалов плотины.
9.15. В расчетах напряженно-деформированного состояния плотин I и II классов следует применять нелинейные модели, учитывающие пластические деформации грунта в предельном состоянии, при условии определения параметров деформирования испытанием образцов грунта в одометрах и стабилометрах. При расчетах напряженно-деформированного состояния плотин, возводимых в узких створах, необходимо использовать трехмерные расчетные схемы. В расчетах необходимо учитывать поэтапность возведения плотины, скорость заполнения водохранилища, а для плотин, возводимых в северной строительно-климатической зоне, - последовательность промораживания и оттаивания тела и основания плотины.
(п. 9.15 в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
9.16. Расчет осадок тела и основания плотины следует выполнять при выборе конструкции и технологии производства работ, а также для определения требуемого строительного подъема плотины и уточнения объема работ по сооружению плотины.
Для намывных плотин строительный подъем определяют согласно требованиям настоящего пункта и 9.17,
9.18
.
Расчет осадок плотины следует производить в каждом характерном ее поперечном сечении по нескольким вертикалям, проходящим в элементах плотины из различных материалов (ядре, экране, призме и т.д.).
9.17. Для плотин I и II классов расчет осадок и их изменения во времени следует производить на основании результатов экспериментальных исследований сжимаемости грунтов с учетом напряженно-деформированного состояния плотин. Поровое давление, ползучесть грунта, его просадочность и набухание при повышении влажности в период эксплуатации необходимо учитывать в зависимости от их наличия.
Напряженно-деформированное состояние плотин, возводимых в северной строительно-климатической зоне, следует определять с учетом температурного режима грунтов плотины и ее основания. При этом следует учитывать изменение свойств грунтов при фазовых переходах.
Для плотин III и IV классов допускается производить расчет осадок по приближенным зависимостям с использованием значений модулей деформаций по аналогам.
9.18. В плотинах, имеющих в теле и основании илы или глинистые грунты при расчете напряженно-деформированного состояния, а также в проектах размещения КИА следует учитывать избыточное поровое давление, когда максимальное значение коэффициента порового давления
r
u
,max
, определяемое отношением порового давления
u
к максимальному значению приложенного напряжения
, превышает нормативное значение коэффициента порового давления
r
un
= 0,1.
, превышает нормативное значение коэффициента порового давления
r
un
= 0,1.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Величину
следует определять по формуле
следует определять по формуле
, (11)
где
- коэффициент порового давления, определяемый по схеме закрытой системы (без оттока воды из грунта);
- коэффициент порового давления, определяемый по схеме закрытой системы (без оттока воды из грунта);
- коэффициент порового давления, определяемый по схеме открытой системы (с оттоком воды из грунта).
Абзац исключен с 26 мая 2018 года. -
Изменение N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр.
9.19. Горизонтальные смещения плотин следует определять путем расчета напряженно-деформированного состояния с учетом изменения сжимаемости грунтов при повышении их влажности, а в северной строительно-климатической зоне - при изменении их температурно-влажностного состояния.
Для предварительных оценок горизонтальных смещений гребня плотины следует принимать их равными половине осадки гребня после наполнения водохранилища.
(в ред.
Изменения N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
9.20. При проектировании плотин с экраном или ядром (диафрагмой) необходимо учитывать деформации береговых склонов.
В плотинах с негрунтовыми экранами и диафрагмами надлежит рассчитывать продольные и поперечные смещения экранов и диафрагм. Напряженно-деформированное состояние диафрагмы (экрана) следует рассчитывать с учетом трения грунта по поверхности диафрагмы (экрана), схем опирания устройства на основание и схем разрезки деформационными швами.
Особенности расчета асфальтобетонных диафрагм приводятся в
Приложении К
.
9.21. Плиты крепления откосов плотин следует проверять на воздействие давления волн и льда, в том числе с учетом возможного навала льда на откосы плотины.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
9.22. Трещиностойкость земляных плотин и водоупорных элементов каменно-земляных плотин следует определять путем расчета их напряженно-деформированного состояния. При этом следует учитывать поровое давление, а для плотин I и II классов - изменение сжимаемости и ползучести в соответствии со свойствами грунтов, слагающих тело плотины и основания.
9.23. При наличии в основании или теле сооружения водонасыщенных несвязных грунтов следует проводить оценку возможности их разжижения при сейсмическом воздействии. При возможности разжижения грунтов в теле сооружения или в основании следует предусматривать искусственное уплотнение или укрепление грунтов, в качестве водоупорных элементов плотин из местных материалов следует применять пластичные или полужесткие ядра. При этом особое внимание следует уделять обеспечению надежности сопряжения противофильтрационных элементов с основанием и береговыми склонами.
(п. 9.23 введен
Изменением N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
9.24. Верховое водонасыщение призмы плотин следует проектировать из крупнозернистых грунтовых материалов (каменная наброска, гравелистые и галечниковые грунты и др.), не способных к разжижению при сейсмических воздействиях. При отсутствии таких материалов необходимо предусматривать введение в тело верховой призмы горизонтальных слоев из крупнообломочных сильнодренирующих материалов. Требования настоящего пункта не распространяются на гидротехнические сооружения с верховыми экранами.
(п. 9.24 введен
Изменением N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
9.25. Для повышения устойчивости откосов в плотинах из грунтовых материалов при сейсмических воздействиях следует предусматривать максимальное уплотнение наружных призм, особенно в зоне, расположенной близко к гребню плотины, а также крепление откосов каменной наброской или железобетонными плитами.
(п. 9.25 введен
Изменением N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
9.26. Для повышения устойчивости верховой упорной призмы плотин из грунтовых материалов с ядрами или диафрагмами при сейсмических воздействиях надлежит разрабатывать мероприятия, обеспечивающие снижение избыточного порового давления в грунтах, в частности максимальное уплотнение несвязных грунтов, крепление откосов каменной наброской, устройство дополнительных дренирующих слоев и т.д.
(п. 9.26 введен
Изменением N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
9.27. Для каменно-земляных плотин в сейсмических районах с верховой стороны ядер и экранов следует предусматривать устройство фильтров (переходных слоев), при этом подбор состава первого слоя фильтра должен обеспечивать кольматацию (самозалечивание) трещин, которые могут образоваться в противофильтрационном элементе при землетрясении.
(п. 9.27 введен
Изменением N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
9.28. При проектировании и реконструкции плотин должны соблюдаться требования
ГОСТ 17.1.3.13
.
(п. 9.28 введен
Изменением N 2
, утв. Приказом Минстроя России от 06.09.2018 N 565/пр)
(рекомендуемое)
НЕОБХОДИМОСТИ УЧЕТА ИЗБЫТОЧНОГО ПОРОВОГО ДАВЛЕНИЯ
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
А.1. Поровое давление необходимо учитывать при проектировании и строительстве грунтовых плотин, имеющих в основании толщу илов или слабого водонасыщенного глинистого грунта. В этих случаях поровое давление должно учитываться при расчетах устойчивости откосов и деформации плотин в строительный период и начальный период эксплуатации, а также при размещении КИА (в обязательном порядке и во всех случаях). В остальных грунтовых плотинах при расчетах деформаций основания и тела плотины из грунтовых материалов, а также при определении устойчивости плотины, если коэффициент порового давления
к концу ее возведения превышает величину
в какой-либо части тела плотины и ее основания.
к концу ее возведения превышает величину
в какой-либо части тела плотины и ее основания.
Указанные условия определяются критерием:
. (А.1)
А.2. Величину
определяют по графику на рисунке А.1 в зависимости от напряжения
, равного давлению вышележащего грунта на горизонтальную площадку, и параметра П.
определяют по графику на рисунке А.1 в зависимости от напряжения
, равного давлению вышележащего грунта на горизонтальную площадку, и параметра П.

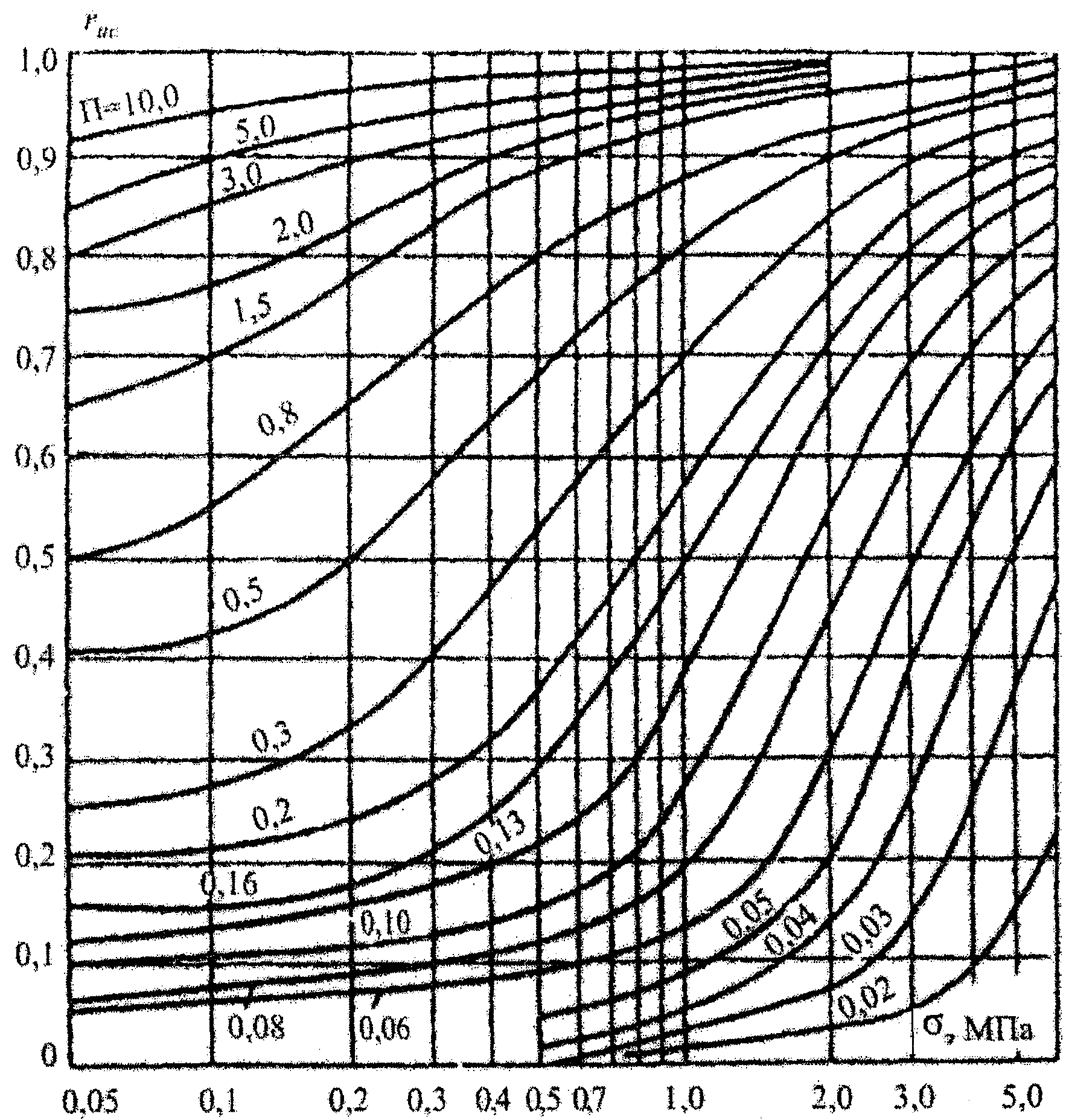

Рисунок А.1
- Номограмма для определения
порового давления
Параметр П определяют по графику на рисунке А.2 для начального значения степени влажности грунта
и отношения
, где
- начальное значение коэффициента пористости;
- максимальное значение коэффициента уплотнения, найденного по компрессионной зависимости.
и отношения
, где
- начальное значение коэффициента пористости;
- максимальное значение коэффициента уплотнения, найденного по компрессионной зависимости.

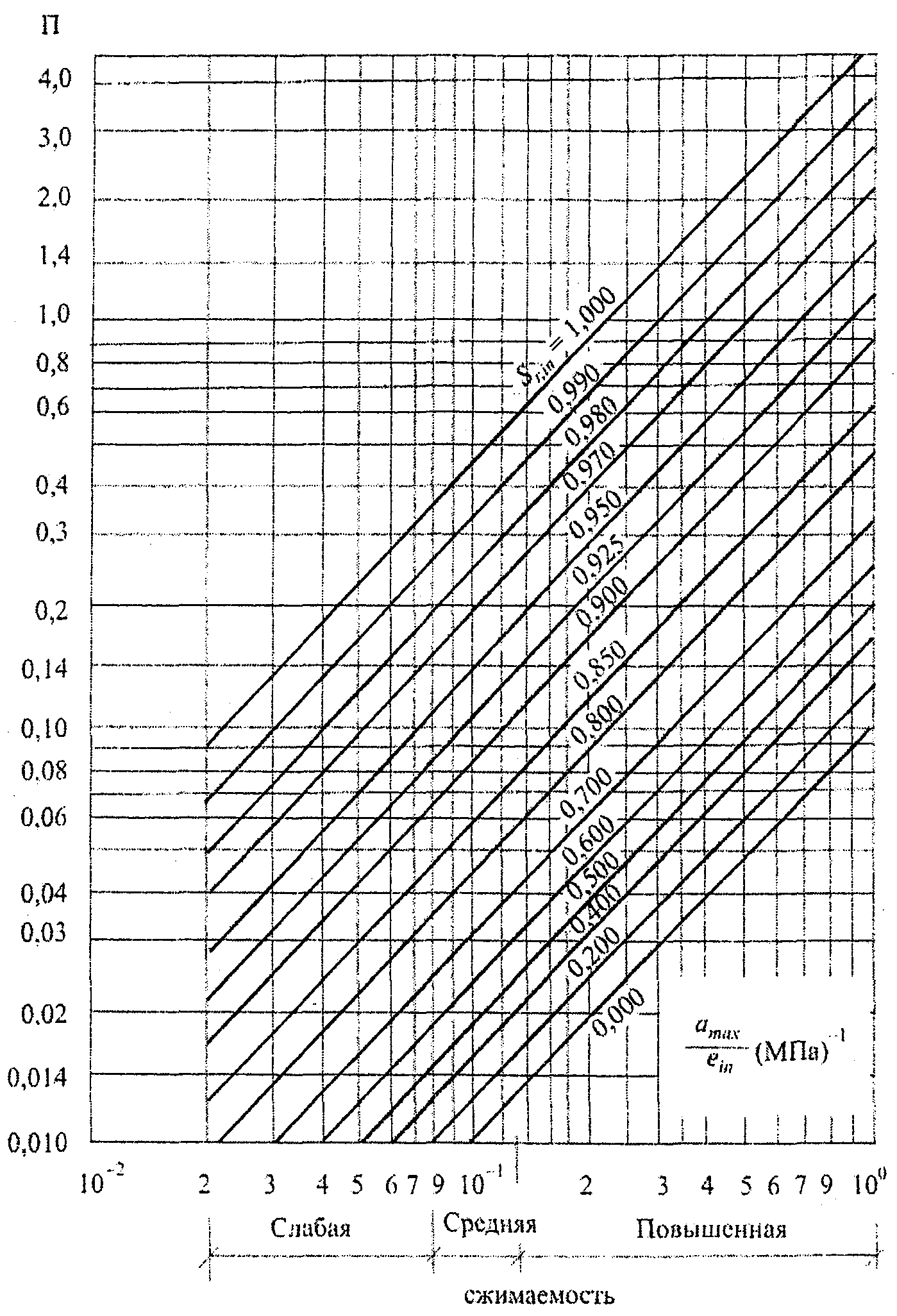

Рисунок А.2
- Номограмма для определения параметра П
А.3. Величину
r
u
0
определяют по графику на
рисунке А.3
в зависимости от коэффициента степени консолидации
, равного
, равного
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
, (A.2)
где
- наименьшее значение коэффициента консолидации;
- наименьшее значение коэффициента консолидации;
до наибольшего значения
(
d
=
h
(
рисунок А.4
, а);
d
=
h
/2 (
рисунок А.4
, б);
t
- время возведения плотины (
рисунок А.4
, в, г);
(
рисунок А.4
, в);
(
рисунок А.4
, г).

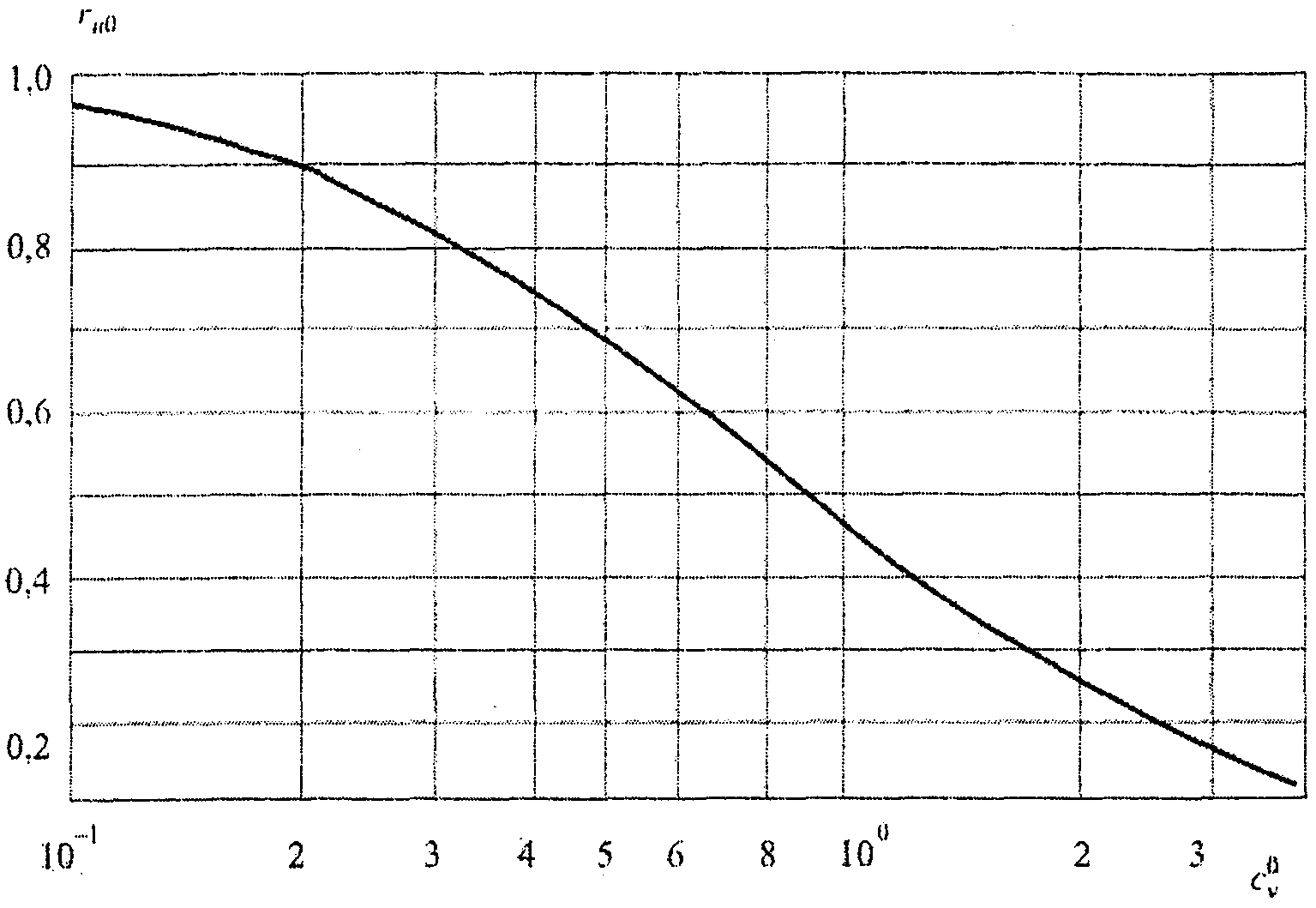

порового давления
от
от

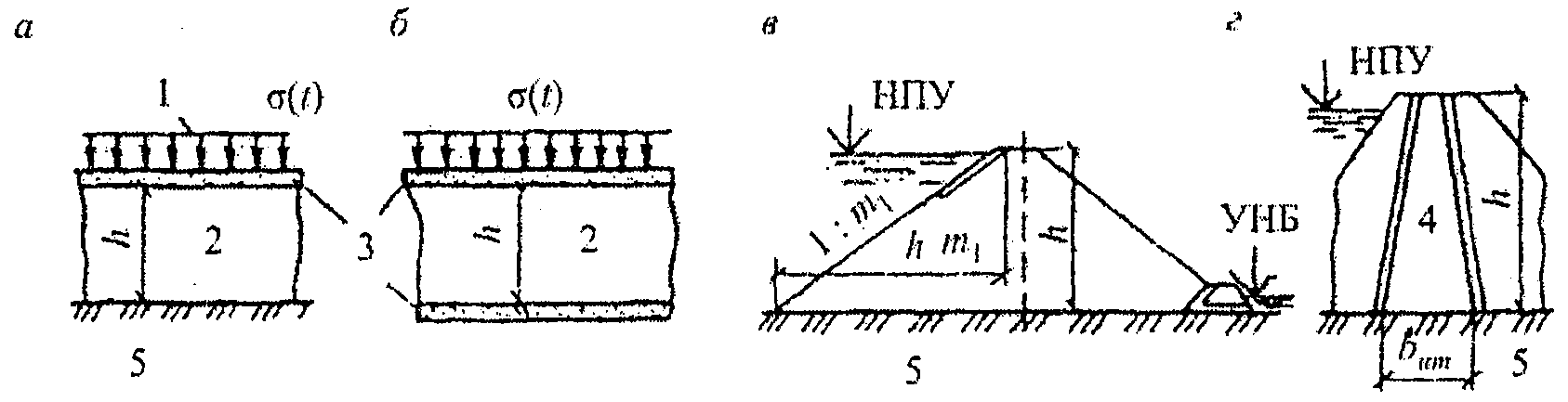

а - слой на водоупоре; б - слой на дренаже;
в - однородная плотина; г - ядро каменно-земляной плотины
коэффициента порового давления
А.4. При оценке величины
рекомендуется вначале определить
. Если
, то поровое давление можно не учитывать.
рекомендуется вначале определить
. Если
, то поровое давление можно не учитывать.
В тех случаях когда
, необходимо определить величину
, а затем
.
, необходимо определить величину
, а затем
.
Величину
рекомендуется определять экспериментально.
рекомендуется определять экспериментально.
В случае неоднородного грунта следует принимать для расчета характеристики грунта с наибольшими величинами
и
a
.
и
a
.
(рекомендуемое)
В ПЕРИОД СТРОИТЕЛЬСТВА
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
Б.1. Контрольные натурные наблюдения следует проводить в целях изучения основных показателей работы плотины и основания, комплексного анализа их технического состояния и оценки эксплуатационной надежности. Состав и объем контрольных наблюдений следует назначать в зависимости от класса плотины, ее конструктивных особенностей, климатических, инженерно-геологических, в том числе геокриологических, гидрогеологических, сейсмических условий, а также условий возведения, требований эксплуатации и экологической безопасности.
При наблюдениях, как правило, следует определять:
отметки уровней воды верхнего и нижнего бьефов;
положение депрессионной поверхности в теле плотины и берегах;
эффективность работы дренажа и противофильтрационных устройств;
расходы воды, фильтрующейся через плотину и ее основание, а также в берегах и местах примыкания плотины к бетонным сооружениям;
мутность, температуру, а при необходимости - и химический состав профильтровавшейся воды, подземных вод и воды в водохранилище вблизи плотины по всей его глубине;
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
поровое давление в глинистых элементах тела плотины и основания;
осадку тела плотины, основания и береговых примыканий;
горизонтальные смещения гребня, низовых берм и противофильтрационных устройств;
напряжения и деформации в теле плотины, противофильтрационных устройствах, а также в основании;
сейсмические колебания;
ледовые воздействия.
В состав контрольных наблюдений следует включать систематические визуальные натурные наблюдения за состоянием креплений и местными деформациями откосов и гребня плотины, водосбросных кюветов, появлением выходов профильтровавшейся воды, размывами откосов и берегов, появлением наледей, заилением и зарастанием дренажных устройств.
В северной строительно-климатической зоне, помимо указанного состава наблюдений, следует измерять температуру воды в верхнем бьефе, включая температуру придонного слоя воды в водохранилище, температуру грунтов тела и основания плотины, а также проводить наблюдения за работой и состоянием сезоннодействующего охлаждающего устройства (далее - СОУ, см. также
М.1.8 приложения М
).
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Б.2. Для плотин IV класса и их оснований следует предусматривать комплексные визуальные наблюдения. Инструментальные наблюдения следует, как правило, ограничивать наблюдениями за смещениями, осадкой, положением депрессионной поверхности и фильтрационными расходами. При соответствующем обосновании допускается не проводить инструментальных наблюдений.
Б.3. Специальные натурные наблюдения (исследования) проводят в целях получения данных для уточнения методов и результатов расчета и модельных исследований, обоснования конструктивных решений и ремонтных мероприятий, методов производства работ и улучшения условий эксплуатации плотин.
Б.4. Проект натурных наблюдений должен включать:
перечень контролируемых нагрузок и воздействий;
перечень контролируемых и диагностических показателей состояния плотины и ее основания, включая критерии безопасности;
программу наблюдений с изложением цели, задач, состава, объема, методики с указанием сроков и периодичности наблюдений, номенклатуры и технических характеристик КИА;
общие схемы и рабочие чертежи размещения и монтажа КИА в плотине, основании, береговых примыканиях и отдельных элементах, прокладки и коммуникации кабельных линий и устройства измерительных пультов;
рабочие чертежи закладных деталей и монтажных приспособлений для установки КИА;
спецификации устанавливаемой КИА, вторичных приборов, вспомогательного оборудования, кабелей;
инструкцию по установке КИА, прокладке кабельных линий и оборудованию пультов;
смету на приборы, вспомогательное оборудование, кабельную продукцию, проведение наблюдений, обработку и анализ результатов.
Номенклатуру, число приборов и их местоположение в теле плотины, основании, береговых примыканиях и отдельных элементах сооружения назначают исходя из задач, состава и объема наблюдений и исследований. При этом следует стремиться к автоматизации всех наблюдений.
Б.5. В проект должны быть включены требования по периодичности проведения, обработке и систематизации натурных наблюдений за работой и состоянием сооружения и его основания как в период строительства, так и в период эксплуатации.
Б.6. При расчетах плотин всех классов должны устанавливаться критериальные значения диагностических показателей состояния плотин и их оснований, контролируемые натурными наблюдениями. Значения критериальных показателей технического состояния включают в проект.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
В процессе строительства и последующей эксплуатации плотин значения диагностических показателей подлежат корректировке с учетом данных натурных наблюдений.
(абзац введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Б.7. Критериальные значения параметров состояния плотины принимаются равными расчетным значениям для основного и особого сочетания нагрузок и могут уточняться в процессе строительства и эксплуатации.
Б.8. Данные, полученные в период строительства, могут служить основанием для внесения соответствующих изменений в проект.
(рекомендуемое)
КОНСТРУКЦИЯ СОПРЯЖЕНИЯ ГРУНТОВЫХ
ПРОТИВОФИЛЬТРАЦИОННЫХ УСТРОЙСТВ СО СКАЛЬНЫМ ОСНОВАНИЕМ
Сопряжение ядра грунтовых плотин со скальным основанием
(рисунок В.1)
рекомендуется осуществлять созданием бетонной пробки с галереями на основе расчетного исследования напряженного состояния и прочности этой конструкции. Число галерей определяется проектом.
1 - верховая призма плотины; 2 - ядро плотины;
3 - низовая призма плотины; 4 - переходные слои;
5 - бетонная пробка с галереями;
6 - температурно-деформационные швы; 7 - скальное основание
с галереями в основании ядра грунтовой плотины
Для выполнения расчетов с учетом взаимодействия всех элементов конструкции, работающей в условиях вертикальных нагрузок и напоров, рекомендуется использовать решения задач теории упругости.
За критерии прочности следует принимать предельно допустимые расчетные сопротивления бетона сжатию с учетом его напряженного состояния (объемного или плоского), которые определяются согласно действующим нормативным документам.
Расчеты выполняются в два этапа (двухэтапное выполнение расчета вызвано крупногабаритными размерами рассматриваемых сооружений и их элементов) для случая эксплуатации сооружения применительно к конкретному объекту.
На первом этапе определяется напряженно-деформированное состояние конструкций бетонной пробки и обделки галерей по основной расчетной статической схеме, в которой воспроизводится полностью бетонная пробка с галереями и примыкающие к ним ограниченные зоны грунтовой плотины и скального основания. Размеры расчетной области назначаются исходя из условия соблюдения принципа Сен-Венана.
На втором этапе расчета уточняется напряженное состояние конструкции обделки галерей и примыкающих к ним зон бетонной пробки. Расчетные статические схемы образуются на базе выделенных из основной расчетной схемы фрагментов, включающих по одной галерее. К боковым граням этих фрагментов сооружения прикладывается распределенная нагрузка, соответствующая значениям напряжений
,
,
, полученным на первом этапе расчета.
,
,
, полученным на первом этапе расчета.
На основании проведенных расчетных исследований напряженно-деформированного состояния и прочности вариантов конструкций пробки и обделки галерей в них выявляются зоны сжатого бетона, уровень напряжений в которых превышает соответствующее предельно допустимое расчетное сопротивление бетона с учетом корректировки его класса. Эти зоны бетона подлежат традиционному расчетному армированию либо косвенному дисперсному.
Анализ результатов расчета рассмотренных вариантов конструкций позволяет выявить и обосновать оптимальную конструкцию пробки с галереями применительно к конкретному объекту и условиям его эксплуатации.
(рекомендуемое)
ПОТЕРИ ГРУНТА ПРИ НАМЫВЕ ЗЕМЛЯНЫХ ПЛОТИН
Общие потери грунта при намыве земляных плотин (разность объема грунта, разработанного в карьере и проектного объема плотины) устанавливаются по проектным данным и могут складываться из следующих потерь:
на обогащение грунта карьера (при сбросе мелких частиц вместе с водой);
на унос грунта течением и волнением воды;
на унос грунта ветром;
потери при транспортировании пульпы;
на вынос грунта за пределы профильного сооружения или штабеля фильтрационной водой;
перемывы, допускаемые нормами.
Размеры этих потерь определяются в процентах от проектного объема плотины суммированием коэффициентов:
, (Г.1)
где
- потери на уплотнение грунта (консолидацию в теле сооружения:
- потери на уплотнение грунта (консолидацию в теле сооружения:
для связных грунтов
;
;
для песков и песчано-гравийных грунтов
;
;
- потери на унос грунта ветром:
;
- потери на вынос грунта фильтрационной водой за пределы проектного профиля:
для крупного и средней крупности песка
;
;
для мелкого и пылеватого песка
;
;
- превышение над проектным объемом грунта, доставляемого средствами речного флота из подводного карьера:
;
- потери грунта при гидравлическом транспортировании пульпы:
;
- потери грунта при сбросе вместе с водой через водосбросные сооружения в процессе намыва;
;
- потери на унос грунта течением и волнением воды при намыве подводной части плотины:
;
- коэффициент разуплотнения (переуплотнения) сооружения по сравнению с подводным карьером:
.
Приведенные коэффициенты следует уточнить при опытном намыве в производственных условиях.
Необходимое количество грунта, которое следует разработать в карьере, равно:
, (Г.2)
где
- объем грунта в карьере;
- объем грунта в карьере;
- объем грунта в сооружении (проектное значение).
(рекомендуемое)
РАСЧЕТ НОРМЫ ОТМЫВА ГРУНТА ПРИ ВОЗВЕДЕНИИ
ЗЕМЛЯНЫХ НАМЫВНЫХ ПЛОТИН
Норму отмыва (НО) устанавливают по характеристике состава карьерного грунта (грунта выемки) с учетом принятой технологии намыва земляного сооружения.
Грунты песчано-гравийных и песчаных карьеров в зависимости от показателей их гранулометрического состава и технологии намыва делятся на пять групп (таблица Д.1).
Таблица Д.1
|
Номер группы грунта
|
Грунт
|
Вид технологии намыва
|
Содержание фракций в составе грунта, %
|
Отношение сумм процентного содержания фракций грунта
d
, мм
|
Коэффициент разнозернистости
K
60, 10
|
Размеры фракций грунта
d
90
<*>
, мм
|
|
|
размер фракций грунта
d
, мм
|
|||||||
|
d
= 0,10 - 0,25
|
d
> 2,0
|
||||||
|
1
|
Разнозернистые пески с гравием
|
Двусторонний с технологическим прудком
|
< 50
|
> 5
|
> 1
|
2,5 - 300
|
> 2
|
|
2
|
Среднезернистые пески
|
То же
|
< 0
|
< 5
|
> 1
|
< 5
|
< 2
|
|
3
|
Мелкозернистые пески
|
"
|
> 50
|
-
|
-
|
< 5
|
-
|
|
4
|
Мелкозернистые и пылеватые пески
|
"
|
< 50
в большинстве случаев
|
-
|
< 1
|
> 5
в большинстве случаев
|
-
|
|
5
|
Разнозернистые пески с гравием, среднезернистые и мелкозернистые пески
|
Односторонний со свободным откосом
|
-
|
-
|
-
|
-
|
-
|
Для каждой группы грунтов и принятой технологии намыва сооружения норму отмыва (НО) определяют по следующим формулам в процентах к объему намываемого сооружения:
первая группа:
(Д.1)
вторая группа:
(Д.2)
третья группа:
(Д.3)
четвертая группа:
(Д.4)
пятая группа:
(Д.5)
Примечания. 1. Отмыв грунта при одностороннем намыве тонкозернистых и пылеватых грунтов, а также при намыве грунтов в воду без устройства обвалования устанавливают при проектировании технологических схем намыва сооружений с использованием аналогов или результатов опытного намыва.
2. В случаях, когда проектом установлена целесообразность использования для намыва сооружений карьерных грунтов или грунтов полезных выемок без предварительного удаления вскрышного слоя, средневзвешенный гранулометрический состав, по которому определяют норму отмыва, устанавливают по всей толще карьера (выемки) от поверхности до подошвы забоя.
(рекомендуемое)
И ОСРЕДНЕННОГО ЗЕРНОВОГО СОСТАВА НАМЫТОГО ГРУНТА
В ПОПЕРЕЧНОМ СЕЧЕНИИ ПЛОТИНЫ
Е.1. Расчет границ зон фракционирования и осредненного зернового состава намытого грунта в поперечном сечении выполняют для неоднородных плотин.
Фракционирование грунта - процесс, положенный в основу конструкции намывных плотин и проявляющийся в раскладке зерен грунта по крупности по длине откоса намыва с постепенным уменьшением средней крупности намытого грунта по мере удаления от выпуска пульпы из распределительного пульпопровода.
Е.2. Для неоднородных плотин с ядром, намываемых из песчано-гравийного грунта, содержащего пылеватые и глинистые фракции, расчет границ зон фракционирования выполняют по формулам:
расстояние от откоса плотины до внутренней границы боковой зоны
:
:
расстояние от откоса плотины до границы ядра
:
:
. (Е.2)
Е.3. Для неоднородных плотин с центральной зоной, намываемых из песчано-гравийных грунтов, расчет расстояния от откоса плотины до границы центральной зоны
выполняют по формуле
выполняют по формуле
. (Е.3)
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
,
,
-
содержание всех фракций соответственно >= 2 мм, >= 0,1 мм, >= 0,25 мм в составе карьерного грунта, %;
L
- расстояние от откоса до оси плотины.
Примечание. В расчетах по
формулам (Е.1)
- (Е.3) вводят осредненный состав карьерного грунта.
Е.4. Осредненный зерновой состав намытого грунта в пределах выделенных зон фракционирования определяют с помощью графиков зависимостей
(рисунки Е.1 -
Е.5
), построенных в результате обработки данных геотехнического контроля намыва различных плотин.
(рисунки Е.1 -
Е.5
), построенных в результате обработки данных геотехнического контроля намыва различных плотин.

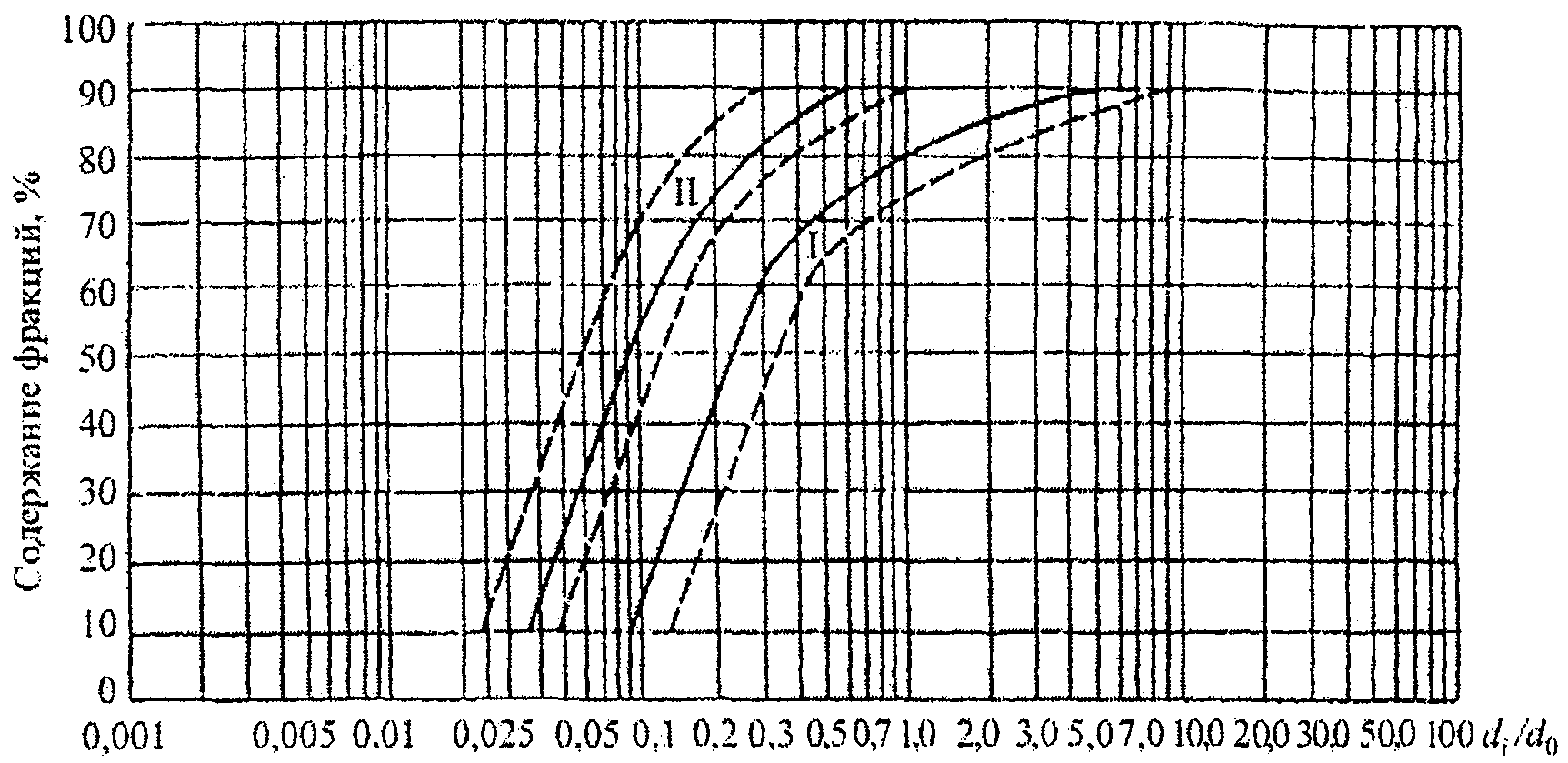

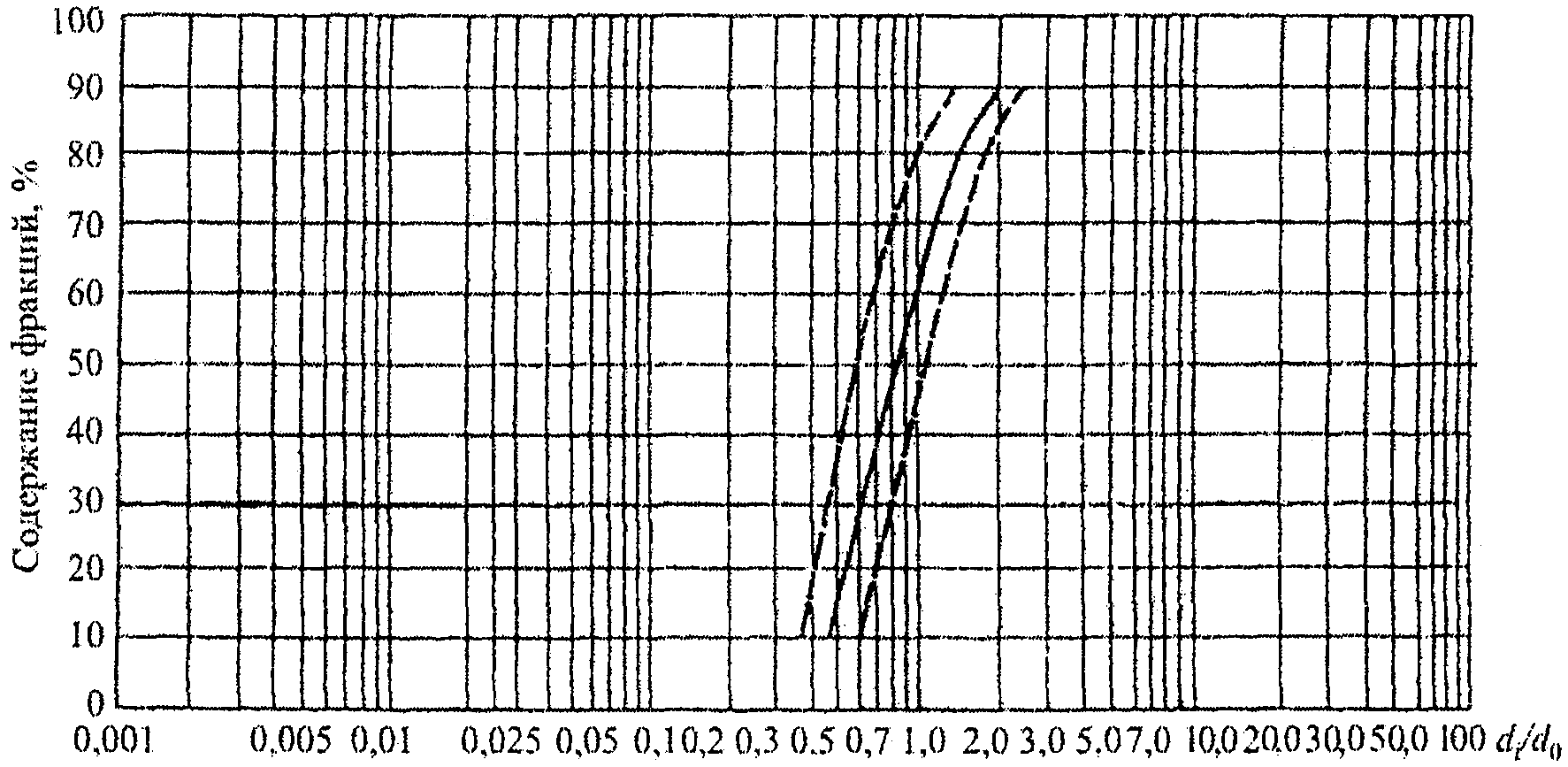

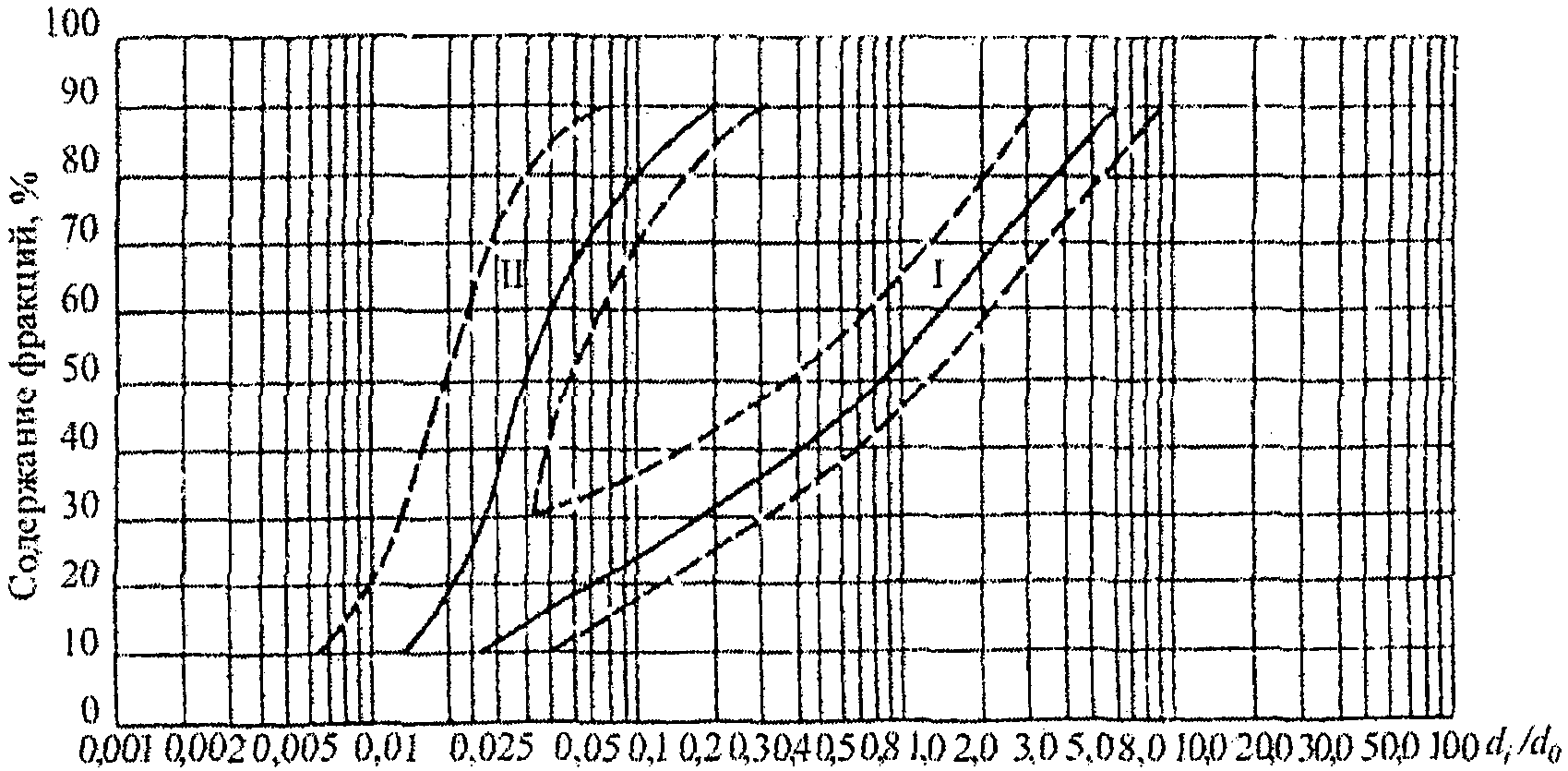

Рисунок Е.1
- График зависимости
для однородных песчаных плотин
I - боковая зона; II - центральная зона
Рисунок Е.2
- График зависимости
для неоднородных плотин из мелкого песчано-гравийного
грунта с центральной песчаной зоной
I - боковая зона; II - центральная зона
Рисунок Е.3
- График зависимости
для неоднородных плотин из крупного песчано-гравийного
грунта с центральной песчаной зоной
I - боковая зона; II - ядро
Рисунок Е.4
- График зависимости
для гравийных плотин с ядром высотой < 30 м
I - боковая зона; II - промежуточная зона; III - ядро
для гравийных плотин с ядром высотой > 30 м
На данных графиках:
- процентное содержание составляющих частиц;
- крупность составляющих частиц намытого грунта;
- средневзвешенная крупность карьерного грунта:
, (Е.4)
где
- среднеарифметическое значение крупности
i
-й стандартной фракции в составе карьерного грунта;
- среднеарифметическое значение крупности
i
-й стандартной фракции в составе карьерного грунта;
- процентное содержание
i
-й стандартной фракции;
90 - суммарное содержание учитываемых фракций в составе карьерного грунта, %.
Примечания. 1. При вычислении
отбрасываются все фракции мельче
и крупнее
, где
и
- крупность частиц, соответствующая обеспеченности 5 и 95% массы в составе карьерного грунта.
отбрасываются все фракции мельче
и крупнее
, где
и
- крупность частиц, соответствующая обеспеченности 5 и 95% массы в составе карьерного грунта.
2. Отношение
снимают с осредненной кривой графиков для разной обеспеченности (10%, 20%,...).
снимают с осредненной кривой графиков для разной обеспеченности (10%, 20%,...).
3. Величину
(
,
,...) определяют по формуле
(
,
,...) определяют по формуле
. (Е.5)
С помощью полученных значений
строят кривую зернового состава намытого грунта по каждой зоне.
строят кривую зернового состава намытого грунта по каждой зоне.
(рекомендуемое)
Ж.1. Грунтовые плотины со стальными диафрагмами могут быть рекомендованы:
для строительства в северной строительно-климатической зоне;
при отсутствии вблизи строительства грунтов, пригодных для устройства ядра, экрана или обратных фильтров;
для районов с очень влажным климатом;
во всех других случаях - при соответствующем технико-экономическом обосновании их преимуществ перед другими видами плотин.
Ж.2. Плотины со стальными диафрагмами могут возводиться из каменной наброски, горной массы, песчаных, гравийных, галечниковых, дресвяных и щебеночных грунтов.
Ж.3. Стальные диафрагмы могут применяться в плотинах всех классов.
Ж.4. Стальную диафрагму рекомендуется располагать в теле плотины вертикально в плоскости, проходящей по оси гребня или по бровке верхового откоса.
Ж.5. Сопряжение стальной диафрагмы с основанием плотины и береговыми склонами должно осуществляться посредством бетонного зуба, плиты или цементационной потерны с устройством под опорным элементом диафрагмы периметрального шва из битумных или других гидроизоляционных материалов либо другими способами, обеспечивающими смещение опоры диафрагмы по опорной плоскости при воздействии горизонтальных нагрузок, а также водонепроницаемость шва. С бетонными сооружениями, встроенными в плотину (водосброс, водоприемник и пр.), стальную диафрагму рекомендуется сопрягать заделкой ее в бетон устоев, но с устройством в ней в непосредственной близости от устоя вертикального деформационного шва-компенсатора, обеспечивающего смещения (без натяжения) диафрагмы под воздействием горизонтальных нагрузок.
Ж.6. Стальные диафрагмы следует выполнять из нелегированных углеродистых сталей с пределом прочности 300 - 400 МПа и относительным удлинением 20 - 30%. В условиях длительного воздействия на диафрагму низких температур наружного воздуха (ниже минус 40 °C) по условиям производства работ рекомендуется применять сталь спокойного плавления типа ВСт3Гпс2 или ВСт3Гпс3.
Ж.7. В стальной диафрагме следует предусматривать вертикальные и горизонтальные деформационные швы, местоположение которых определяется соответствующими расчетами.
Ж.8. Количество и местоположение вертикальных деформационных швов в диафрагме назначаются исходя из эпюры ее плановых горизонтальных смещений от действия гидростатического давления с учетом возможных местных деформаций тела плотины, рельефа створа, геологического строения основания. Обязательным следует считать устройство в диафрагме вертикальных швов в местах резкого излома поверхности основания (седловине, буграх, бортах каньона и др.), а также в местах заделки диафрагмы в устои бетонных сооружений и на границах участков основания, сложенных грунтами, резко отличающимися по деформационным свойствам.
Ж.9. Количество и местоположение горизонтальных деформационных швов в стальной диафрагме назначают расчетом из условия обеспечения прочности диафрагмы на сжатие, которое возникает вследствие трения о ее поверхность грунтов призмы плотины при их осадке и действия собственного веса диафрагмы. Напряжение
в диафрагме определяют по формуле
в диафрагме определяют по формуле
где
Q
- вес диафрагмы;
N
- нагрузка на диафрагму от трения грунта;
- расчетное сопротивление стали сжатию по пределу текучести;
- коэффициент надежности по ответственности сооружения;
- площадь поперечного сечения диафрагмы.
Примечание. Расчет ведется на единицу длины плотины.
Нагрузку на диафрагму на глубине
x
от трения грунта тела плотины определяют как произведение бокового давления на нее грунта на коэффициент трения грунта по стали
, (Ж.2)
где
,
,
- соответственно, плотность грунта верховой и низовой призм плотины и воды;
,
,
- соответственно, плотность грунта верховой и низовой призм плотины и воды;
,
- коэффициенты бокового давления грунта призм плотины на диафрагму;
f
- коэффициент трения грунта тела плотины по поверхности стальной диафрагмы;
x
- глубина расположения расчетного сечения от гребня плотины.
Расстояние
от гребня плотины до первого горизонтального деформационного шва определяют подбором. Задавшись предварительно толщиной диафрагмы и ординатой
, определяют значения
и
, а также проверяют условие прочности.
от гребня плотины до первого горизонтального деформационного шва определяют подбором. Задавшись предварительно толщиной диафрагмы и ординатой
, определяют значения
и
, а также проверяют условие прочности.
Местоположение второго, третьего и всех последующих швов определяют последовательными расчетами напряженного состояния фрагментов диафрагмы, расположенных между двумя соседними швами с ординатами
и
. В этом случае нагрузку
N(x)
вычисляют как разность:
и
. В этом случае нагрузку
N(x)
вычисляют как разность:
. (Ж.3)
В опорном фрагменте диафрагмы в пределах зоны его изгиба, равной
, в
формуле (Ж.1)
учитывают влияние опорного момента и силы трения опоры по основанию (
k
- коэффициент постели,
EI
- жесткость диафрагмы).
, в
формуле (Ж.1)
учитывают влияние опорного момента и силы трения опоры по основанию (
k
- коэффициент постели,
EI
- жесткость диафрагмы).
Для предварительного проектирования схемы разрезки диафрагмы горизонтальными деформационными швами рекомендуются графики, приведенные на рисунке Ж.1.

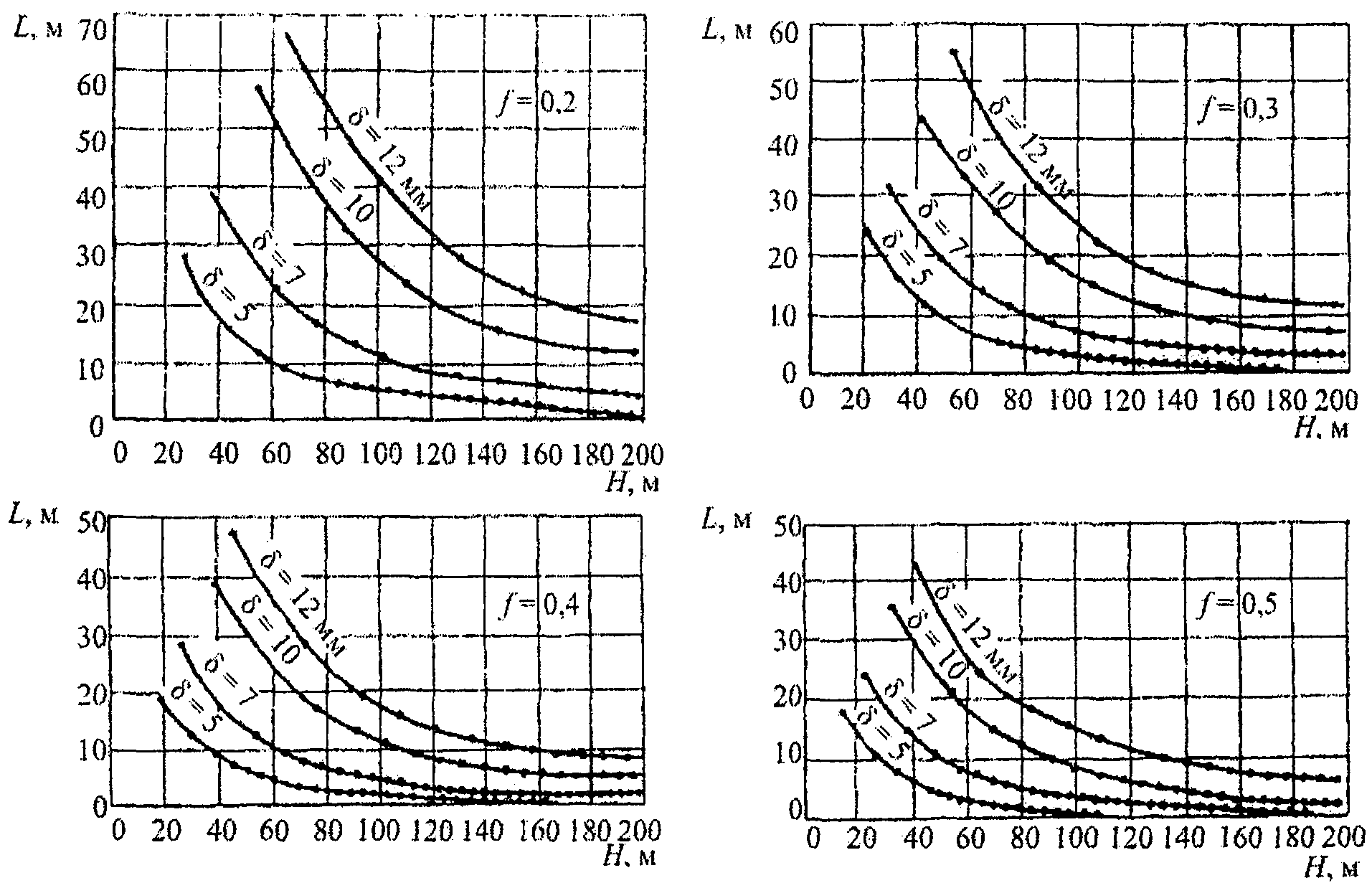

Рисунок Ж.1
- Зависимость расстояния между горизонтальными
швами диафрагмы по высоте
L
от толщины диафрагмы
,
,
величины коэффициента трения грунта по диафрагме
f
и высоты диафрагмы
H
Ж.10. В местах расположения в диафрагме вертикальных швов устраиваются также поперечные (герметичные) деформационные швы в ее опорном элементе по типу, приведенному на рисунке Ж.2.
1 - диафрагма, соединенная с бетонным зубом;
2 - уплотнение деформационного шва опорного элемента;
3 - опорный элемент диафрагмы; 4 - битумное покрытие;
5 - бетонный зуб

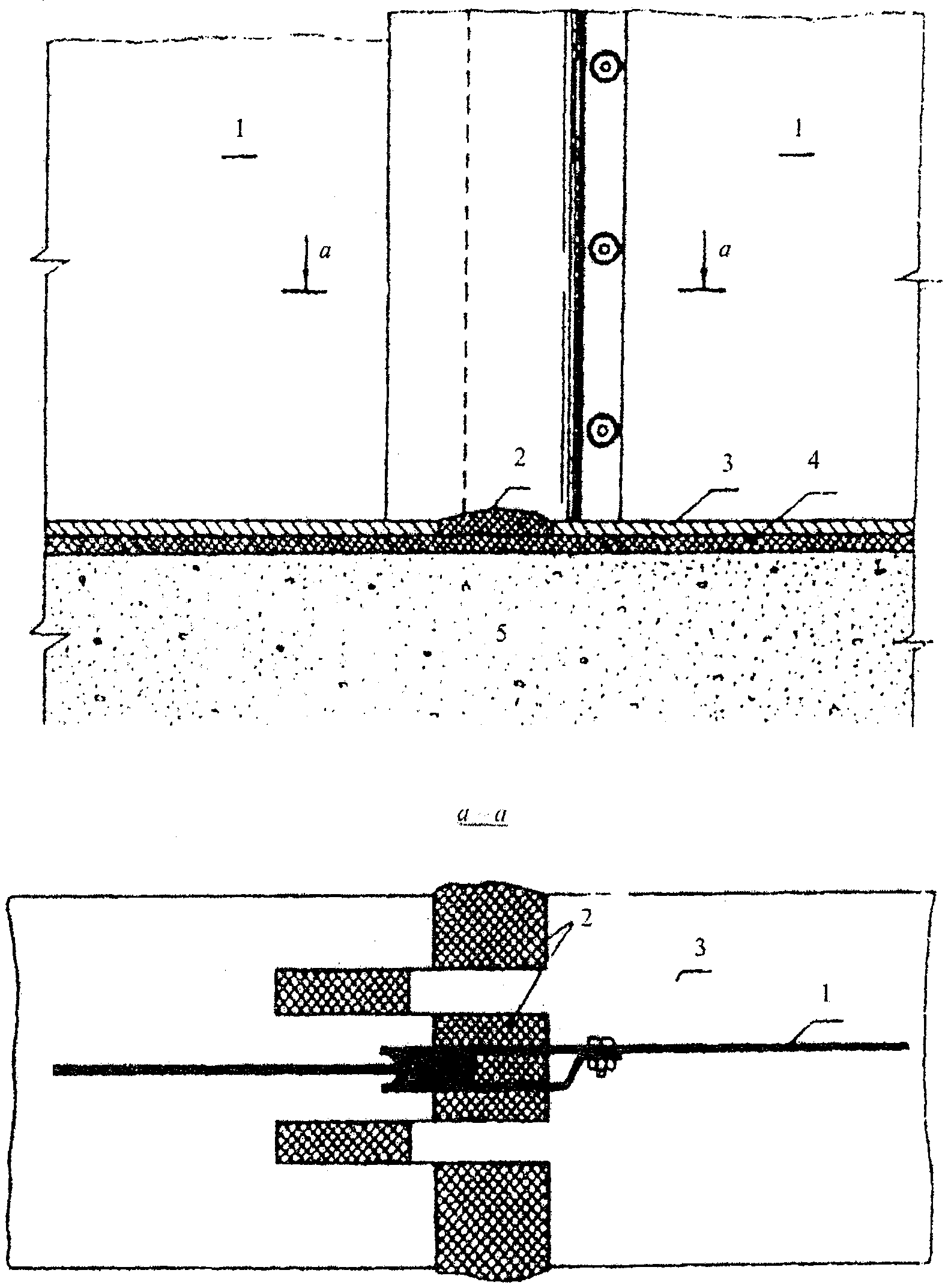

Рисунок Ж.2
- Устройство деформационного шва
в опорном элементе диафрагмы
Ж.11. Значения коэффициентов трения песчаных, гравийных и галечниковых грунтов тела плотины или переходных слоев по стальной диафрагме рекомендуется назначать по графикам на рисунке Ж.3 с последующим их уточнением специальными испытаниями для конкретных случаев.
1 - грунт влажностью 2 - 7%; 2 - грунт влажностью 100%;
3 - грунт при покрытии диафрагмы битумом

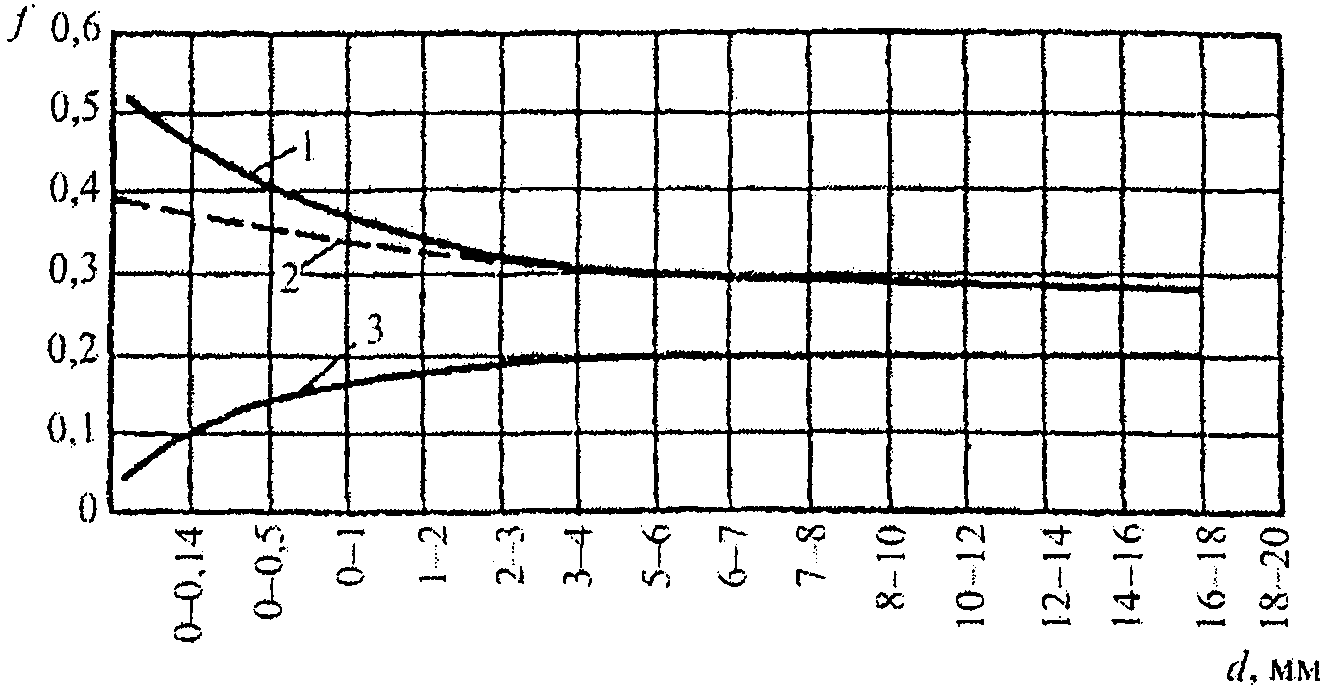

Рисунок Ж.3
- Зависимость коэффициента трения грунтов
по стальной диафрагме от их крупности и влажности
Ж.12. Окончательные размеры конструктивных элементов профиля плотины, ее подземного контура, толщины диафрагмы, шага деформационных швов уточняют по данным статических, динамических и фильтрационных расчетов плотины.
Ж.13. Для определения горизонтальных смещений и прогибов диафрагмы рекомендуется использовать методику ее расчета по схеме балки конечной жесткости на упругом податливом основании, в качестве которого рассматривается низовая призма плотины. Податливость низовой призмы выражается коэффициентом постели
k
, изменяющимся по ее высоте.
Смещение опоры диафрагмы имитируется в расчетной схеме введением в опорное сечение реактивной силы трения
и момента
(рисунок Ж.4).
и момента
(рисунок Ж.4).
- расчетная нагрузка на диафрагму;
- реактивные напряжения в грунте низовой призмы;
,
- соответственно реактивные момент и сила трения,
действующие в опоре диафрагмы;
- смещения диафрагмы;
H
- высота диафрагмы

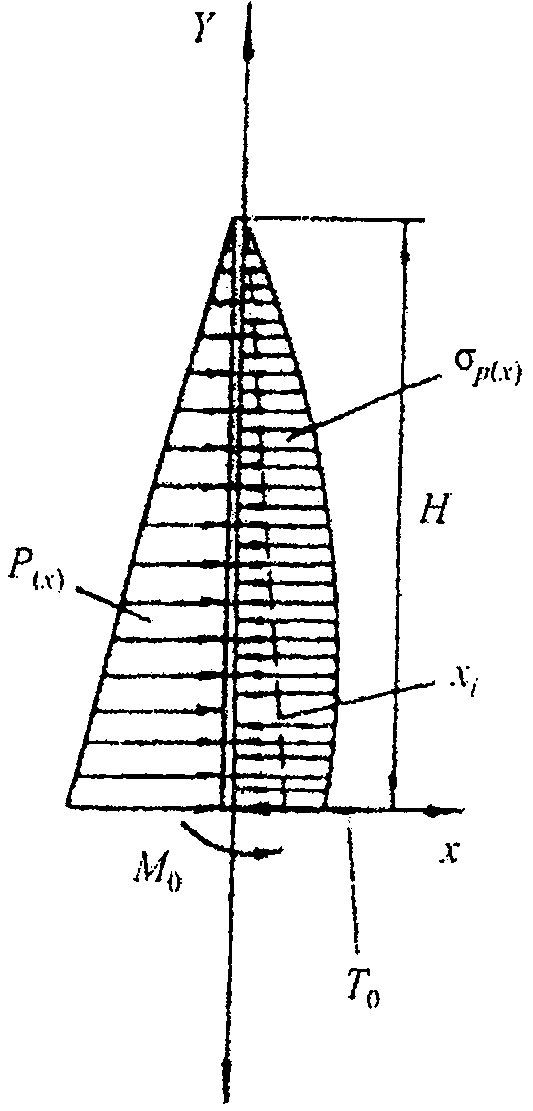

Рисунок Ж.4
- Схема расчета диафрагмы
как балки на упругом основании
Ж.14. Напряженно-деформированное состояние плотины со стальной диафрагмой рекомендуется рассчитывать численными методами в постановке упругой или упругопластической задачи с учетом поэтапного ее возведения и наполнения водохранилища. При расчете плотины с подвижной в опоре диафрагмой рекомендуется учитывать проскальзывание боковых призм плотины по основанию вблизи диафрагмы введением в расчетную схему скользящих опор.
В расчетах необходимо учитывать собственный вес с учетом взвешивающего действия воды, гидростатическое давление, силы трения боковых призм по диафрагме и в ее опорном сечении.
Ж.15. Исходя из того, что тонкая стальная диафрагма практически полностью передает активную горизонтальную нагрузку низовой призме, общую статическую устойчивость низовой призмы рекомендуется проверять на плоский сдвиг по поверхности основания.
Ж.16. Толщину стальной диафрагмы при соответствующем обосновании можно назначать, допуская работу стали в конструкции на пределе ее текучести. Диафрагма должна отвечать требованиям коррозионной долговечности.
Для северной строительно-климатической зоны значение толщины стальной диафрагмы с учетом коррозии и оценку ее долговечности рекомендуется производить исходя из:
расчетных значений скорости равномерной коррозии стали в водно-грунтовой среде
;
;
графика на рисунке Ж.5, а также формулы:
, (Ж.4)
где
t
- длительность коррозии, годы.

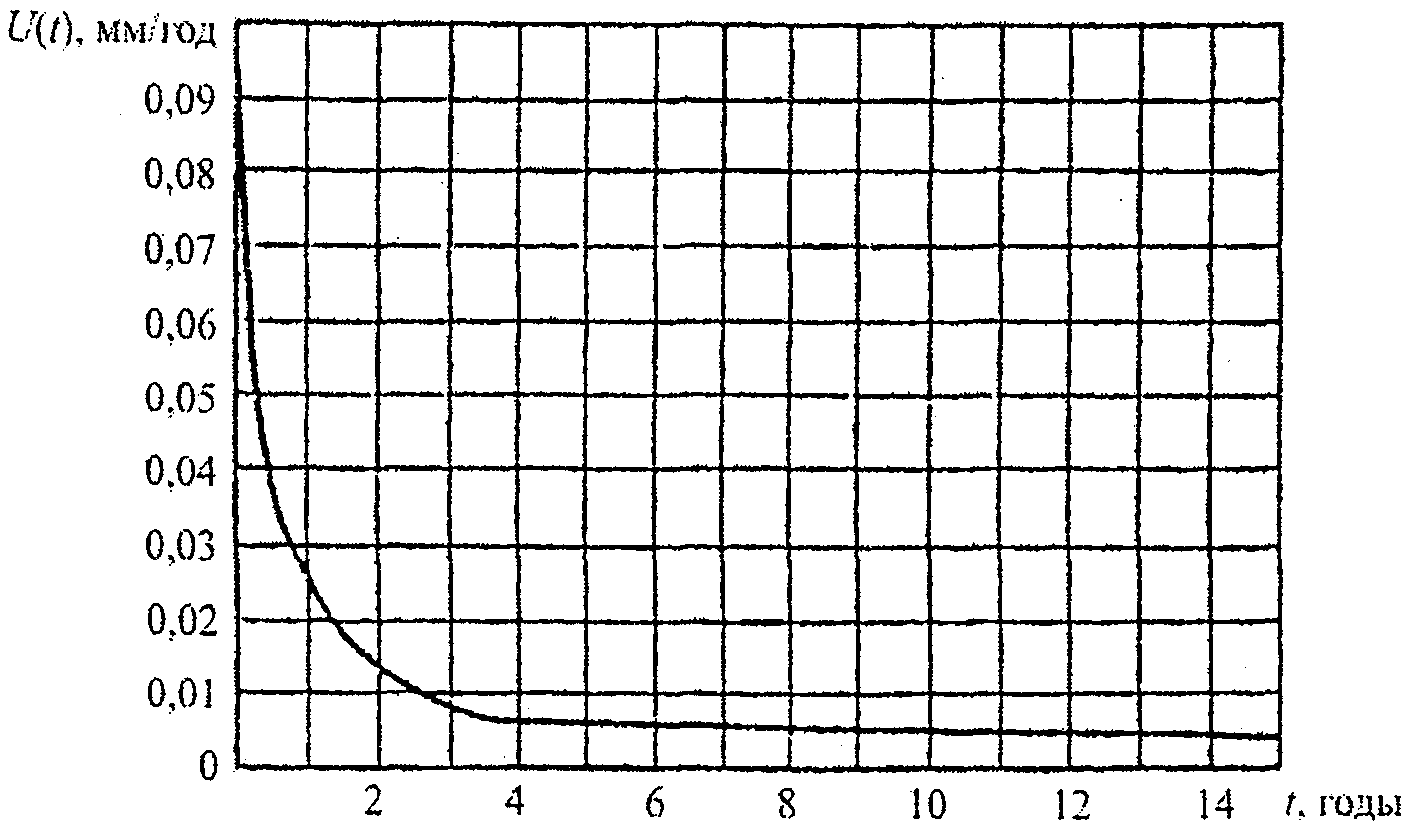

Рисунок Ж.5
- Изменение средней скорости коррозии
стальной диафрагмы в водно-грунтовой среде северной
строительно-климатической зоны
Ж.17. В условиях развития язвенной коррозии диафрагму рекомендуется оборудовать системой электрохимической (катодной) защиты. Расчетную скорость язвенной коррозии стальной диафрагмы в условиях северной строительно-климатической зоны рекомендуется принимать 0,02 - 0,05 мм/год.
При монтаже диафрагмы в ней рекомендуется устраивать сплошную полосу заземления.
(рекомендуемое)
МЕТОДЫ РАСЧЕТА УСТОЙЧИВОСТИ ОТКОСОВ
(в ред.
Изменения N 1
, утв. Приказом
Минстроя России от 25.11.2017 N 1581/пр)
И.1. Применительно к конкретным геологическим условиям и конструкции плотины при соответствующем обосновании могут быть использованы проверенные практикой упрощенные методы расчета устойчивости откосов. При однородных характеристиках грунта и отсутствии фильтрационных сил допускается пользоваться методами, предполагающими монолитную призму обрушения. В тех же условиях при плоской поверхности откоса и несвязном грунте достаточно оценивать устойчивость малого объема (частицы) грунта на его поверхности сопоставлением коэффициента внутреннего трения материала с крутизной откоса. В общем случае допускается использование инженерных методов, оперирующих с расчлененной на вертикальные отсеки призмой обрушения, учитывающих условия равновесия призмы и отсеков в предельном состоянии и напряженное состояние сооружения и его основания.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
И.2. В качестве инженерных методов расчета устойчивости откосов могут быть использованы методы, основанные на гипотезе наклонных сил взаимодействия между элементами призмы обрушения.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Угол наклона к горизонту сил взаимодействия может быть определен из условий равновесия призмы обрушения в предельном состоянии, которое достигается пропорциональным изменением характеристик прочности грунтов от расчетных значений
и
c
до критических
и
. При произвольной поверхности сдвига для оценки устойчивости призмы обрушения сопоставляют проекции равнодействующих активных сил
И сил сопротивления
на направление сил взаимодействия. При круглоцилиндрической поверхности сдвига можно сопоставлять как моменты равнодействующих этих сил
,
относительно оси поверхности сдвига, так и их проекции.
и
c
до критических
и
. При произвольной поверхности сдвига для оценки устойчивости призмы обрушения сопоставляют проекции равнодействующих активных сил
И сил сопротивления
на направление сил взаимодействия. При круглоцилиндрической поверхности сдвига можно сопоставлять как моменты равнодействующих этих сил
,
относительно оси поверхности сдвига, так и их проекции.
Критерием устойчивости призмы обрушения является соотношение:
, (И.1)
где
,
,
- коэффициенты сочетаний нагрузок, условий работы, надежности по ответственности сооружения.
,
,
- коэффициенты сочетаний нагрузок, условий работы, надежности по ответственности сооружения.
Откос устойчив, если обеспечена устойчивость призмы обрушения с наиболее опасной поверхностью сдвига.
Проекции равнодействующих определяют из условия равновесия элементов призм обрушения

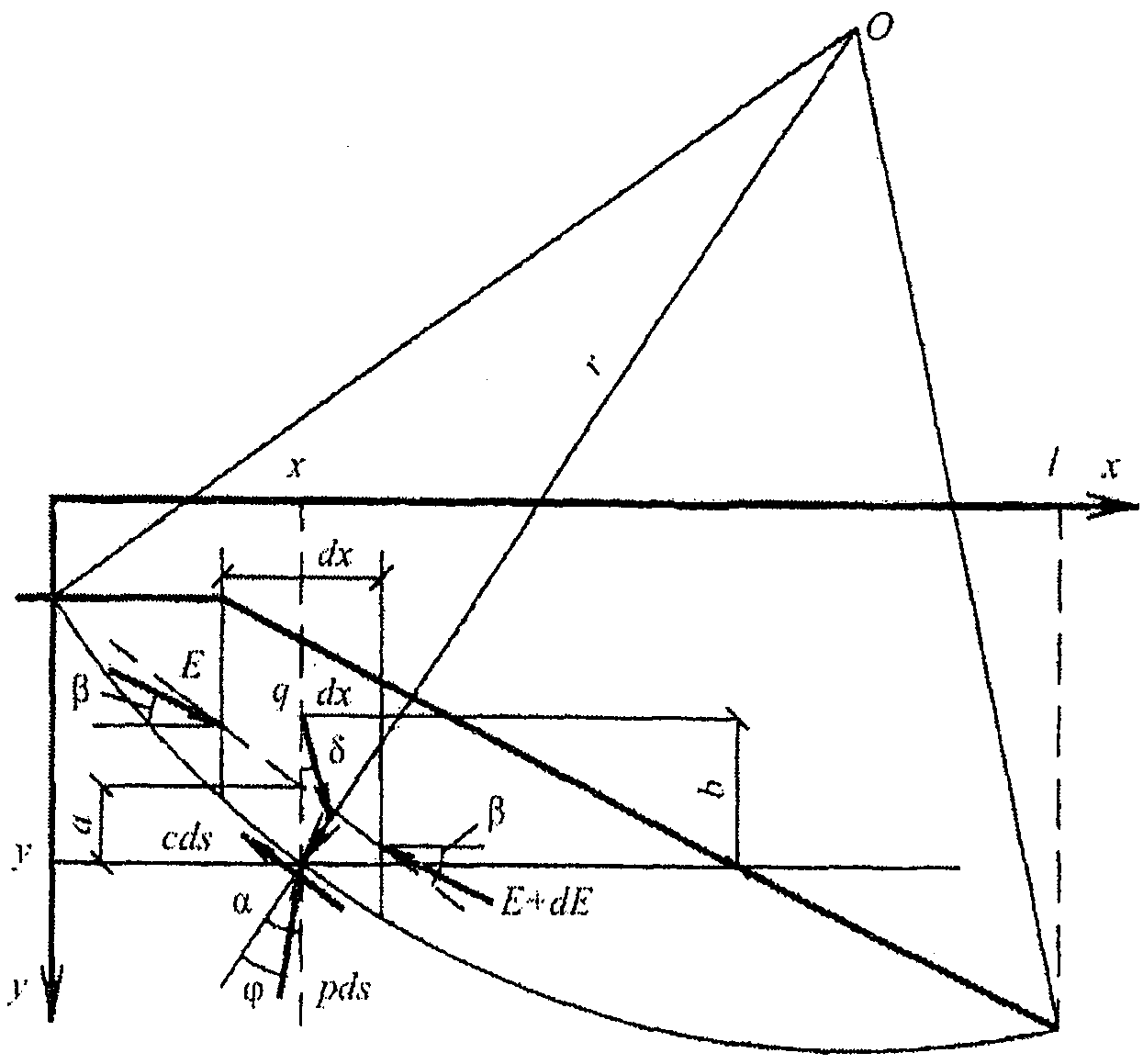

(рисунок И.1)
по формулам:
где
Q
=
qdx
- равнодействующая активных сил, действующих на элемент призмы обрушения;
- угол наклона к оси
x
силы взаимодействия
E
между элементами призмы обрушения;
dx
- ширина призмы;
- угол отклонения силы
Q
от вертикали;
- угол наклона элемента поверхности сдвига к горизонту;
C
=
cds
- сила сцепления, действующая на элемент поверхности сдвига, длина дуги которого
ds
.
на элемент призмы обрушения
Моменты равнодействующих определяют по формулам:
где
r
- радиус поверхности сдвига;
b
- возвышение точки приложения силы
Q
над поверхностью сдвига.
Угол
в обоих случаях допустимо определять по приближенной зависимости:
в обоих случаях допустимо определять по приближенной зависимости:
. (И.4)
Устойчивость откоса в предположении круглоцилиндрической поверхности сдвига можно проверять по
формулам (И.2)
и
(И.3)
. Отношения
и
- разные механические понятия, поэтому оценки устойчивости по ним получаются разными. Однако эти оценки совпадают при
R/F
= 1 и достаточно близки при
R/F
< 1,3.
и
- разные механические понятия, поэтому оценки устойчивости по ним получаются разными. Однако эти оценки совпадают при
R/F
= 1 и достаточно близки при
R/F
< 1,3.
Если принять в качестве универсальной оценки устойчивости отношение
т.е. подобрать такие значения характеристик прочности, при которых
R
0
=
F
0
И
R
E
=
F
E
, результаты расчета обоими способами должны совпадать. Такой расчет может служить контролем правильности определения угла
, т.е. соблюдения условий равновесия призмы обрушения в предельном состоянии для найденной наиболее опасной поверхности сдвига.
, т.е. соблюдения условий равновесия призмы обрушения в предельном состоянии для найденной наиболее опасной поверхности сдвига.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Влияние воды, насыщающей откос, допускается учитывать двумя способами:
вес грунта в пределах каждого элемента определяют с учетом ее капиллярного поднятия, а по контуру элемента (поверхности откоса, поверхности сдвига и плоскостям раздела между элементами) определяют давление воды фильтрационным расчетом;
вес грунта элемента определяют с учетом его взвешивания водой; на уровне ее поверхности к грунту прилагают капиллярные силы и к насыщенному водой объему грунта элемента прилагают фильтрационные силы, определяемые расчетом.
Оба способа дают тождественные результаты и распространяются на неустановившуюся фильтрацию, в том числе при незавершенной консолидации грунта. При вычислении активной силы
и активного момента
давление воды по плоскостям раздела можно не учитывать: в сумме они равны нулю. При вычислении
можно не учитывать также давление воды по круглоцилиндрической поверхности сдвига, так как его момент равен нулю.
и активного момента
давление воды по плоскостям раздела можно не учитывать: в сумме они равны нулю. При вычислении
можно не учитывать также давление воды по круглоцилиндрической поверхности сдвига, так как его момент равен нулю.
Влияние сейсмических воздействий на откос определяют в форме объемных сейсмических сил, действующих на объем грунта каждого элемента с учетом его насыщения водой, и изменения давления воды на поверхность откоса в пределах элемента.
В расчеты откосов с учетом сейсмических воздействий вводят динамические характеристики прочности грунтов, если они отличаются от статических, а также в соответствующих случаях учитывают возникновение избыточного порового давления как следствия сейсмических толчков.
Сейсмические воздействия относятся к особым нагрузкам; при их учете другие особые нагрузки можно не учитывать.
И.3. При обосновании проектного профиля грунтовых гидротехнических сооружений I и II классов рекомендуется использовать методы расчета устойчивости по напряжениям.
К таким методам относятся методы расчета по фиксированным поверхностям сдвига, в которых силы, действующие на поверхности сдвига, определяются из результатов расчетов напряженно-деформированного состояния, а также методы численного моделирования разрушения.
Напряженно-деформированное состояние системы "сооружение-основание" при таком моделировании следует определять по нелинейным моделям грунта, дающим статически допустимые (удовлетворяющие условиям прочности и уравнениям равновесия) поля напряжений. Параметры нелинейных моделей грунта назначаются по нормативным значениям деформационных и расчетным значениям прочностных характеристик грунтов основания.
Для численного моделирования разрушения при расчете напряженно-деформированного состояния системы пропорционально уменьшают параметры внутреннего трения грунтов
и
c
. Коэффициент устойчивости определяется по соотношению
(И.5)
, где
и
c
k
- уменьшенные значения параметров прочности при разрушении. О наступлении разрушения при таких расчетах следует судить по моменту резкого роста расчетных смещений или отсутствию сходимости итерационного процесса решения нелинейной задачи.
и
c
. Коэффициент устойчивости определяется по соотношению
(И.5)
, где
и
c
k
- уменьшенные значения параметров прочности при разрушении. О наступлении разрушения при таких расчетах следует судить по моменту резкого роста расчетных смещений или отсутствию сходимости итерационного процесса решения нелинейной задачи.
(п. И.3 введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
И.4. Входящее в критерий устойчивости откосов плотины значение коэффициента условий работы
согласно
9.11
при расчете приближенными инженерными методами, в которых не учтены все условия равновесия, принимается равным 0,95. При использовании точных инженерных методов, в которых учтены все условия равновесия, или методов расчета устойчивости по напряжениям значение коэффициента
принимается равным 1,0.
согласно
9.11
при расчете приближенными инженерными методами, в которых не учтены все условия равновесия, принимается равным 0,95. При использовании точных инженерных методов, в которых учтены все условия равновесия, или методов расчета устойчивости по напряжениям значение коэффициента
принимается равным 1,0.
(п. И.4 введен
Изменением N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
(рекомендуемое)
И ИХ ВЛИЯНИЕ НА РАБОТУ ПЛОТИНЫ
К.1. При расчете влияния асфальтобетонных диафрагм на работу плотины асфальтобетон в диафрагме рассматривается как тяжелая жидкость с коэффициентом бокового давления
n
, равным показателю его ползучести (
n
< 1). Значения показателя ползучести, зависящие от состава асфальтобетона и от вязкости битума в его составе (от температуры асфальтобетона в конструкции), приведены в таблице К.1.
Таблица К.1
Зависимость показателя ползучести асфальтовых материалов (
n
)
от вязкости структурированного в их составе битума
и от объемной концентрации в их составе
минеральной части
|
C
v
|
Вязкость битума в составе асфальтобетона при сорокаминутном сопротивлении
, пуаз
|
||||||
|
·10
6
|
·10
7
|
·10
8
|
·10
9
|
·10
10
|
·10
11
|
·10
12
|
|
|
0,5
|
0,69
|
0,66
|
0,62
|
0,58
|
0,51
|
0,41
|
0,27
|
|
0,6
|
0,58
|
0,57
|
0,55
|
0,53
|
0,48
|
0,37
|
0,25
|
|
0,7
|
0,46
|
0,47
|
0,47
|
0,45
|
0,40
|
0,32
|
0,21
|
|
0,8
|
0,30
|
0,32
|
0,34
|
0,34
|
0,32
|
0,25
|
0,16
|
|
0,9
|
0,15
|
0,16
|
0,16
|
0,16
|
0,15
|
0,13
|
0,08
|
К.2. Напряженно-деформированное состояние диафрагмы определяется из условия, что поведение асфальтобетона в диафрагме под нагрузкой описывается соотношением:
где
- относительная деформация асфальтобетона в диафрагме;
- относительная деформация асфальтобетона в диафрагме;
t
- время работы асфальтобетона в диафрагме при напряжении
;
;
A
- модуль жесткости асфальтобетона (модуль деформации, приведенный ко времени нагружения 1 с).
К.3. При расчетном определении сохранения прочности и сплошности асфальтобетонных диафрагм в теле плотины следует ориентироваться на следующие положения, установленные на основе натурных наблюдений:
асфальтобетон в диафрагме ни при каких условиях не разрушится, если действующие в нем напряжения не превышают предела его длительной прочности
(равный пределу его текучести);
(равный пределу его текучести);
при действии в диафрагме напряжений, превышающих предел текучести асфальтобетона, диафрагма не разрушится, если величина напряжений, действующих в расчетной ее зоне в рассматриваемый момент времени, не превышает их допустимые значения.
Действующие в асфальтобетоне диафрагмы в момент времени
t
напряжения могут быть определены по формуле
(К.2)
или по формуле
. (К.3)
Допустимые их значения определяются по соотношению:
. (К.4)
В формулах (
К.1
- К.4):
- начальное (взятое за исходное) напряжение в асфальтобетоне конструкции;
t
- время наблюдения (расчетное время), с;
m
- показатель длительной прочности асфальтобетона конструкции; его примерные значения, зависящие от состава асфальтобетона и от вязкости битума в его составе при расчетной температуре, приведены в таблице К.2;
- предел прочности асфальтобетона диафрагмы при рассматриваемых условиях и схеме его нагружения, приведенной к односекундному сопротивлению.
Таблица К.2
Зависимость показателя длительной прочности асфальтовых
материалов (
m
) от вязкости структурированного в их составе
битума
и от объемной концентрации в их составе
и от объемной концентрации в их составе
минеральной части
|
C
v
|
Вязкость битума в составе асфальтобетона при сорокаминутном сопротивлении
, пуаз
|
||||||
|
·10
6
|
·10
7
|
·10
8
|
·10
9
|
·10
10
|
·10
11
|
·10
12
|
|
|
0,5
|
0,24
|
0,29
|
0,36
|
0,43
|
0,34
|
0,18
|
0,08
|
|
0,6
|
0,24
|
0,28
|
0,32
|
0,38
|
0,31
|
0,17
|
0,09
|
|
0,7
|
0,24
|
0,27
|
0,32
|
0,32
|
0,26
|
0,16
|
0,10
|
|
0,8
|
0,22
|
0,26
|
0,30
|
0,25
|
0,21
|
0,16
|
0,11
|
|
0,9
|
0,22
|
0,25
|
0,23
|
0,19
|
0,14
|
0,12
|
0,12
|
При интенсивности нарастания напряжений в конструкции, превышающих интенсивность их релаксации, расчет диафрагмы ведется по допустимым скоростям относительных деформаций асфальтобетона диафрагмы (в некоторых случаях - по допустимым предельным их значениям для асфальтобетона диафрагмы).
Случайные трещины (швы) в асфальтобетоне диафрагмы с течением времени закрываются и омоноличиваются, но только после того, как в трещине (шве) появляются сжимающие напряжения. Если значения сжимающих напряжений не превышают предел текучести (предел длительной прочности) асфальтобетона, трещины закрываются, но как только значение напряжения обжатия
превысит предел текучести асфальтобетона, трещина в нем начинает омоноличиваться. Время омоноличивания трещины (шва) может быть определено по соотношению:
превысит предел текучести асфальтобетона, трещина в нем начинает омоноличиваться. Время омоноличивания трещины (шва) может быть определено по соотношению:
, ч. (К.5)
Примечание. Соотношение действительно лишь при условии
.
.
(рекомендуемое)
ОЦЕНКА СОСТОЯНИЯ, ОСНОВНЫЕ ВИДЫ НАРУШЕНИЙ,
РЕМОНТ И РЕКОНСТРУКЦИЯ ПЛОТИН
Л.1. Состояние грунтового сооружения в период эксплуатации оценивается контролируемыми показателями:
контролируемые показатели - измеряемые в натурных условиях или вычисленные с использованием результатов этих измерений количественные значения или качественные показатели состояния плотины; из числа контролируемых показателей выбираются наиболее значимые для диагностики и оценки состояния гидротехнических сооружений диагностические показатели, для которых назначаются количественные или качественные критерии безопасности;
критерии безопасности - предельные значения количественных и качественных показателей состояния плотины и условий ее эксплуатации, соответствующие допустимому уровню риска аварии плотины и утвержденные в установленном порядке федеральными органами исполнительной власти, уполномоченными на осуществление федерального государственного надзора в области безопасности гидротехнических сооружений;
критерий состояния гидротехнического сооружения К1 - первый (предупреждающий) уровень значений диагностических показателей, при достижении которого устойчивость, механическая и фильтрационная прочность гидротехнического сооружения и его основания еще соответствуют условиям нормальной эксплуатации;
критерий состояния гидротехнического сооружения К2 - второй (предельный) уровень значений диагностического показателя, при превышении которого состояние сооружения становится предаварийным, при котором дальнейшая эксплуатация гидротехнического сооружения в проектном режиме недопустима.
(п. Л.1 в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Л.2. Для эксплуатируемых плотин в зависимости от соотношения фактических значений диагностических показателей и установленных для них критериев безопасности необходимо различать следующие технические состояния:
а) работоспособное (нормальное), при котором значения диагностических показателей состояния плотины не превышают своих критериальных значений К1;
б) частично работоспособное (потенциально опасное), при котором значение хотя бы одного диагностического показателя состояния плотины достигло его критериального значения К1 или вышло за пределы прогнозируемого при данном сочетании нагрузок интервала его значений, но не превысило критериального значения К2; это состояние гидротехнического состояния, при котором его дальнейшая временная эксплуатация еще не приводит к угрозе немедленного прорыва напорного фронта.
При частично работоспособном состоянии плотины по специально разработанной программе выполняются исследования в целях выяснения причин неисправности, прогноза состояния плотины и решения вопросов снижения нагрузок, ремонта или усиления. Проводятся дополнительные исследования в целях выяснения способа их устранения. Устранение повреждений может быть выполнено при нормальной эксплуатации сооружения;
в) неработоспособное (предаварийное), при котором значение хотя бы одного диагностического показателя состояния плотины превысило его критериальное значение К2; в этом случае продолжение эксплуатации в проектном режиме недопустимо без специального разрешения соответствующего органа государственного надзора.
Неработоспособное состояние плотины обязывает эксплуатационный персонал срочно выполнять работы в соответствии с планом противоаварийных мероприятий и обеспечить безопасность плотины путем ограничений режима ее эксплуатации. После устранения угрозы аварии выполняются исследования по выявлению причин, приведших к аварии, разрабатывается комплекс мероприятий по восстановлению эксплуатационных функций плотины в прежнем или новом режиме. На период выполнения ремонтных мероприятий могут быть установлены дополнительные критериальные значения показателей состояния. В отдельных случаях рассматриваются условия консервации сооружения.
Основные виды нарушений в плотинах из грунтовых материалов указаны в таблице Л.1.
(п. Л.2 в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Л.3 - Л.5. Исключены с 26 мая 2018 года. -
Изменение N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр.
Таблица Л.1
из грунтовых материалов и способы их ремонта
|
Нарушения (отказ)
|
Способы обнаружения
|
Причины нарушения
|
Исследования по устранению нарушения
|
Способы ремонта
|
|
1. Вертикальные поверхностные поперечные трещины на гребне
|
Визуальные наблюдения
|
Разница осадок на различных участках плотины
|
Поверочные расчеты осадок. Инженерно-геологические изыскания
|
Заделка трещин песком, если они неглубокие (выше ФПУ). Глубокие трещины заделываются при сниженном УВ несколькими способами: проходка траншей с последующей заделкой глинистым грунтом; создание "стены в грунте"; инъекцирование верхней части плотины
|
|
2. Вертикальные продольные наружные трещины на гребне ядра вблизи его верховой грани по контакту с переходными зонами
|
Визуальные наблюдения, измерение осадок ядра со стороны верхнего (осадка больше) и нижнего (осадка меньше) бьефа
|
Значительная осадка верховой призмы во время первого заполнения водохранилища или землетрясения
|
Инженерно-геологические изыскания. Поверочные расчеты осадок
|
Заделка песком неглубоких трещин, проход траншеи и заделка глубоких трещин (при сниженном уровне воды в бьефе)
|
|
3. Продольные трещины откола большой протяженности при значительных горизонтальных смещениях и деформации нижней части откоса, развитие трещин в течение короткого времени
|
Визуальные наблюдения; показания пьезометров
|
Увеличение нагрузок на гребне; подъем поверхности депрессии; сейсмические воздействия; температурные воздействия (промерзание-оттаивание); снижение прочностных свойств грунтов в теле плотины и основании
|
Фильтрационные исследования; инженерно-геологические исследования; температурные расчеты; расчеты устойчивости
|
Ремонт низовой части плотины (пригрузка, создание дренажа, уположение откоса)
|
|
4. Наличие воронок и просадок на гребне грунтовой плотины с ядром, увеличение фильтрационного расхода
|
Визуальные наблюдения
|
Внутренние горизонтальные трещины отрыва
|
Дополнительные инженерно-геологические изыскания с бурением скважин с целью установления мест отрыва
|
Снижение уровня воды в водохранилище; цементация-инъекция; создание "стены в грунте"
|
|
5. Внутренние продольные горизонтальные трещины при наличии в основании сильносжимаемых грунтов
|
Визуальные и инструментальные наблюдения увеличивающегося фильтрационного расхода при первом заполнении
|
Разница в величине осадок на неоднородном основании с сильносжимаемыми слоями
|
Анализ данных изысканий. Дополнительные инженерно-геологические изыскания
|
Полная сработка водохранилища; инъекция основания
|
|
6. Внутренние продольные горизонтальные трещины в поверхностной зоне плотины
|
Визуальные наблюдения ходов сосредоточенной фильтрации
|
Промерзание поверхностной толщи грунта при незавершенных осадках
|
Уточнение места деформаций. Дополнительные инженерно-геологические изыскания с бурением скважин, использованием геофизических методов и т.п.
|
Сработка водохранилища; разработка траншеи в месте выхода сосредоточенного фильтрационного потока и заделка грунтом; инъекция
|
|
7. Выход фильтрационных вод на низовой откос
|
Визуальные наблюдения, показания пьезометров
|
Образование слабофильтрующих слоев в теле плотины
|
Фильтрационные исследования, расчеты устойчивости
|
Устройство наслонного дренажа; укрепление откоса
|
|
8. Заиление обратных фильтров дренажей
|
Показания пьезометров перед дренажом (уменьшение разности уровней воды в дренаже и ближайшем пьезометре)
|
Заиление обратных фильтров
|
Фильтрационные исследования
|
Ремонт или замена дренажа
|
|
9. Разрушение бетонного крепления верхового откоса, швов между плитами
|
Визуальные наблюдения деформаций плит, их разрушений, выноса материалов подготовки из-под плит
|
Температурные и гидродинамические воздействия при сработке водохранилища, волновые воздействия
|
Оценка состояния отдельных участков крепления для решения вопроса о целесообразности его ремонта или замены
|
Сработка водохранилища; разборка разрушенных участков крепления; замена крепления или его ремонт; сопряжение с сохранившимися участками
|
Л.6. Различают следующие виды ремонтов плотин из грунтовых материалов:
текущие;
капитальные;
предотвращающие аварии;
послеаварийные;
ремонты при реконструкции сооружений.
Л.7. К текущим ремонтам относится выполнение следующих ремонтных работ:
заделка промоин и других поверхностных деформаций на гребне и откосах плотины;
ремонт креплений верхового и низового откосов при их незначительных повреждениях;
заделка трещин на гребне и откосах плотины, при которых не требуется снижение бьефа в водохранилище;
восстановление оползшего откоса (если его оползание не повлекло разрушение плотины);
расчистка дренажных канав;
доведение гребня плотины до проектной отметки при осадках и др.
Необходимость такого рода ремонтных работ обычно устанавливается визуальными и инструментальными наблюдениями, не требует специальных обоснований, применения больших технических средств.
Л.8. К капитальным ремонтам относятся следующие виды работ:
замена бетонного крепления верхового откоса при сниженном уровне воды верхнего бьефа;
заделка глубоких трещин на гребне плотины путем прохода траншей и заполнения их уплотняемым грунтом при сниженном уровне воды верхнего бьефа;
замена заиленного дренажа при сниженном уровне верхнего бьефа и др.
Необходимость такого ремонта обосновывается на основе анализа результатов визуальных наблюдений, показаний КИА, выполненных дополнительных исследований (геофизическими и другими методами), соответствующими расчетами.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
Эти работы требуют применения специальных технических средств.
Л.9. Необходимость предотвращающего аварию ремонта возникает, если визуальными наблюдениями и показаниями КИА обнаружены следующие нарушения в работе плотины из грунтовых материалов:
подъем поверхности депрессии с выходом на откос;
выходы сосредоточенного фильтрационного потока, грифоны;
вынос частиц грунта;
повышение поверхности депрессии (выше принятых предельных значений);
увеличение фильтрационного расхода (выше принятых предельных значений);
мутность профильтровавшейся воды;
продольные и поперечные трещины на гребне плотины с прогрессирующим их удлинением и раскрытием (трещины откола);
оползание откоса (верхового или низового), грозящее разрушением плотины;
осадка гребня (выше предельных значений);
воронки на гребне или откосах и др.
При обнаружении указанных нарушений необходимо усилить контроль за сооружением, установить причину нарушений, наметить план первоочередных мероприятий. Одним из первоочередных мероприятий является снижение напора на сооружение при постоянном контроле его состояния.
В зависимости от причины нарушения, которая в ряде случаев устанавливается только в результате выполнения научно-исследовательских, а иногда и инженерно-геологических работ, разрабатывается план (проект) ремонтных работ.
Ремонтные работы могут выполняться двух видов - первоочередные и основные.
Первоочередные работы замедляют или приостанавливают разрушительные процессы в плотине.
Основные работы выполняются после окончательного установления причины нарушения, выполнения соответствующих расчетов, обоснований, проекта ремонта. Такие работы выполняются с привлечением специальных технических средств и непланируемых материальных затрат.
Л.10. Аварии на плотинах из грунтовых материалов приводят к разрушению напорного фронта в результате: перелива через гребень, нарушения фильтрационной прочности в теле, основании, сопряжениях с бетонными сооружениями и берегами, обрушения откосов и др.
Восстановительные работы выполняются на основе:
анализа условий эксплуатации сооружения;
установления причин аварии;
исполнительной съемки в месте аварии;
инженерно-геологических и научно-исследовательских работ;
проектных работ по восстановлению;
оценки целесообразности проведения восстановительных работ или консервации сооружения.
В
таблице Л.1
приводятся основные виды нарушений (отказов) грунтовых плотин, способы их обнаружения, возможные причины и способы ремонта.
Л.11. При реконструкции плотин из грунтовых материалов, как правило, увеличиваются их высота и соответственно напор на сооружение. Изменяя в целом конструкцию плотины, можно сохранить некоторые ее элементы, выполнив их ремонт. К таким элементам следует отнести дренажи, крепления откосов, негрунтовые ПФУ, если в них не обнаружены нарушения. Ремонт указанных элементов плотин осуществляют при выполнении их надежного сопряжения с возводимой частью плотины и с учетом условий работы всего реконструируемого сооружения.
(в ред.
Изменения N 1
, утв. Приказом Минстроя России от 25.11.2017 N 1581/пр)
При увеличении высоты плотины следует пересмотреть основные параметры гидроузла и водохранилища.
(рекомендуемое)
ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ ГРУНТОВЫХ ПЛОТИН, ВОЗВОДИМЫХ
В УСЛОВИЯХ СЕВЕРНОЙ СТРОИТЕЛЬНО-КЛИМАТИЧЕСКОЙ ЗОНЫ
(приложение М введено
Изменением N 1
, утв.
Приказом Минстроя России от 25.11.2017 N 1581/пр)
М.1 Термины и определения
В настоящем приложении применены следующие термины с соответствующими определениями:
М.1.1 висячая мерзлотная завеса: Завеса, нижняя часть которой не смыкается с верхней гранью вечномерзлых грунтов.
М.1.2 глухая мерзлотная завеса: Завеса, которая смыкается с толщей вечномерзлых грунтов основания.
М.1.3 замораживающие системы: Комплексы, состоящие из отдельных или объединенных в группы охлаждающих устройств, установленных в теле и (или) основании плотины, для замораживания и охлаждения грунта.
М.1.4 мерзлая плотина: Плотина, водонепроницаемость которой обеспечивается мерзлым состоянием грунтов ее противофильтрационного устройства и его основания.
М.1.5 мерзлотная завеса: Ледогрунтовая стенка, создаваемая в массиве талого грунта с помощью охлаждающих устройств, обладающая водонепроницаемостью и способностью выдерживать механические нагрузки.
М.1.6 принцип I строительства грунтовых гидротехнических сооружений в северной строительно-климатической зоне: Вечномерзлые грунты основания плотины сохраняются в мерзлом состоянии при ее строительстве и эксплуатации, а талые грунты противофильтрационного устройства плотины и его основания замораживаются до начала заполнения водохранилища и сохраняются в мерзлом состоянии при эксплуатации.
М.1.7 принцип II строительства грунтовых гидротехнических сооружений в северной строительно-климатической зоне: Допускается оттаивание вечномерзлых грунтов основания в ходе строительства и эксплуатации плотины или искусственное их оттаивание на заданную глубину до начала заполнения водохранилища.
М.1.8 сезоннодействующие охлаждающие устройства; (СОУ): Теплообменные устройства различного типа, применяемые для охлаждения и замораживания грунта за счет естественных температур воздуха.
М.1.9 талая плотина: Плотина, грунты тела и основания которой имеют положительную температуру или находятся частично в мерзлом состоянии и позволяют существовать фильтрационному потоку в теле и основании или только в основании плотины.
М.1.10 талик: Участок горной породы с положительной температурой, расположенный в массиве вечномерзлых пород.
Примечание - Выделяют речной талик - талую зону пород под руслом реки, ограниченную мерзлыми породами, и сквозной талик, прорезающий всю толщину вечномерзлых грунтов в основании водотока и сопрягающийся с подмерзлотными талыми породами.
М.1.11 тало-мерзлая плотина: Плотина, у которой отдельные по напорному фронту участки возводятся по различным принципам строительства (см.
М.1.6
и
М.1.7
). Сопряжения между талыми и мерзлыми участками плотины осуществляются за счет использования охлаждающих устройств.
М.2 В северной строительно-климатической зоне плотины из грунтовых материалов в зависимости от температурного состояния грунтов плотин и их оснований подразделяют на талые и мерзлые.
М.3 Плотины талого типа из грунтовых материалов возводят по принципу строительства II. При этом используют следующие способы укладки грунтов:
послойная укладка талых глинистых грунтов, в том числе и с включениями мерзлых комьев, насухо с уплотнением и отсыпка их в воду (прудки), в том числе со льда;
послойная укладка талых крупнообломочных и песчаных, мерзлых крупнообломочных грунтов насухо с уплотнением;
отсыпка мерзлых крупнообломочных и песчаных грунтов в воду (при бескотлованном методе строительства).
М.4 Плотины мерзлого типа из грунтовых материалов возводятся по принципу строительства I. При этом используются следующие способы укладки и замораживания грунтов:
послойная укладка талых глинистых грунтов, в том числе и с включениями мерзлых комьев, насухо с уплотнением;
послойная укладка талых крупнообломочных и песчаных, мерзлых крупнообломочных грунтов насухо с уплотнением;
отсыпка талых или мерзлых глинистых грунтов в воду (допускается при технико-экономическом обосновании);
устройство мерзлотной завесы в теле противофильтрационного устройства плотины и его основании.
М.5 В северной строительно-климатической зоне земляные насыпные плотины в зависимости от температурного состояния грунтов, конструкции тела и противофильтрационных устройств подразделяют на основные типы и виды, указанные в таблице М.1 и на
рисунке М.1
.
|
Тип плотины
|
Элементы плотины
|
Вид плотины
|
|
Земляная насыпная талая
|
Тело плотины
|
Однородная
(рисунок М.1, а)
С грунтовым экраном
(рисунок М.1, б)
С ядром
(рисунок М.1, в)
С центральной призмой (
рисунок М.1
, г)
С диафрагмой (
рисунок М.1
, д)
С экраном из негрунтовых материалов
(рисунок М.1, е)
|
|
Противофильтрационное устройство в основании плотины
|
С зубом
(рисунок М.1, б, в, е)
С инъекционной (цементационной) завесой
(рисунок М.1, е)
Со стенкой, шпунтом
(рисунок М.1, д)
|
|
|
Земляная насыпная мерзлая
|
Тело плотины
|
Однородная с мерзлотной завесой
(рисунок М.1, ж)
|
|
С ядром и мерзлотной завесой
(рисунок М.1, и)
|
||
|
С центральной призмой и мерзлотной завесой
(рисунок М.1, к)
|
||
|
Противофильтрационное устройство в основании плотины
|
С мерзлотной завесой
(рисунок М.1, ж, и, к)
С зубом и мерзлотной завесой
(рисунок М.1, и)
|
а - к - см.
таблицу М.1
; 1 - тело плотины; 2 - поверхность депрессии; 3 - дренаж; 4 - крепление откосов; 5 - теплоизоляционный слой; 6 - диафрагма; 7 - верховая призма; 8 - низовая призма; 9 - переходный слой; 10 - экран из негрунтовых материалов; 11 - грунтовое ядро; 12 - центральная грунтовая противофильтрационная призма; 13 - шпунт или стенка; 14 - грунтовый экран; 15 - инъекционная (цементационная) завеса; 16 - зуб; 17 - цементационная галерея; 18 - замораживающая система; 19 - линия раздела талого и мерзлого грунтов;
h
- высота плотины;
b
- ширина плотины понизу;
b
um
- ширина противофильтрационного устройства понизу;
b
up
- ширина плотины по гребню;
m
h
- коэффициент верхового откоса;
m
t
- коэффициент низового откоса
возводимых в северной строительно-климатической зоне
М.6 Состав, объем и методика инженерно-геологических и геокриологических изысканий, площадь и глубина изучения инженерно-геологического разреза должны соответствовать стадии проектирования, сложности природной обстановки, принципу использования вечномерзлых грунтов в качестве основания, типу и параметрам плотины.
М.7 При проектировании плотин на нескальных основаниях, сложенных мало- и среднесжимаемыми при оттаивании мерзлыми грунтами, предпочтение следует отдавать мерзлым плотинам с ядром, а на сильнольдистых основаниях - мерзлым плотинам с центральной противофильтрационной призмой.
М.8 Намывные талые плотины для северной строительно-климатической зоны следует проектировать с учетом ежегодных сроков начала и окончания сезона намыва грунта, мероприятий по ускорению оттаивания промерзшего в холодный период грунта, при которых ко времени принятия расчетного напора тело плотины будет полностью в талом состоянии.
М.9 Для низконапорных талых плотин из песчаного грунта, возводимых на слабых основаниях, следует предусматривать на стадии технико-экономического обоснования конструкции с распластанными профилями, при которых верховой откос является волноустойчивым без дополнительного крепления, а низовому откосу придается профиль, позволяющий выводить основную часть фильтрационного потока в основание плотины.
М.10 Для однородных намывных плотин с принудительно формируемым низовым откосом должно быть предусмотрено защитное покрытие сухого откоса для предотвращения его оползания в эксплуатационный период, в том числе устройством пригрузок.
М.11 В проектах талых плотин, возводимых на основаниях, сложенных льдистыми грунтами (при
i
i
> 0,05), должно быть приведено обоснование допустимости осадок и устойчивости тела плотины при оттаивании основания.
М.12 На основаниях, сложенных льдистыми грунтами (0,4 >
i
i
> 0,05), при соответствующем обосновании допускается строительство мерзлых плотин высотой не более 10 м.
М.13 В северной строительно-климатической зоне талые каменно-земляные и каменно-набросные плотины следует возводить на скальных и нескальных основаниях, сложенных малосжимаемыми при оттаивании грунтами. На основаниях, сложенных сжимаемыми при оттаивании грунтами, разрешается проектировать мерзлые каменно-земляные плотины.
М.14 При проектировании мерзлых земляных плотин на сильнотрещиноватых скальных основаниях следует предусматривать устройство мерзлотной завесы в основании при необходимости с предварительным оттаиванием основания на заданную глубину и его цементацией.
М.15 Толщину слоя крепления низового откоса плотины, отсыпаемого из щебня или гравия, следует принимать в соответствии с теплотехническими расчетами.
М.16 Дренаж талой плотины, возводимой в северной строительно-климатической зоне, следует располагать в непромерзающей части профиля плотины
(рисунок М.1, а)
. Однако при этом следует учитывать возможность их попеременного замораживания и оттаивания в строительный период.
М.17 Сопряжение противофильтрационных устройств талых каменно-земляных и каменно-набросных плотин с трещиноватым скальным основанием следует проводить с помощью зуба или выполнением цементационной (инъекционной) завесы в основании. В пределах подруслового талика цементацию основания следует выполнять до заполнения водохранилища, а в береговых примыканиях - по мере оттаивания основания. На сильнотрещиноватых основаниях следует проводить предпостроечное принудительное оттаивание вечномерзлых грунтов основания с последующей их цементацией до начала заполнения водохранилища.
М.18 В проекты грунтовых гидротехнических сооружений, возводимых в северной строительно-климатической зоне, должны быть включены мероприятия по обеспечению устойчивости откосов плотины в процессе строительства при сезонном оттаивании поверхностного слоя грунта.
М.19 В северной строительно-климатической зоне длину диафрагм сопряжения талых и мерзлых плотин с бетонными сооружениями следует устанавливать на основании фильтрационных и теплотехнических расчетов. Сопряжение тела мерзлой земляной (каменно-земляной) плотины, имеющей в своем составе СОУ с бетонным сооружением (в том числе с водосбросом) следует осуществлять заведением СОУ плотины в сопрягающий устой бетонного сооружения. Установку СОУ в месте примыкания к бетонному сооружению следует предусматривать с шагом, значение которого обосновывается теплотехническим расчетом при учете теплового потока в бетоне сооружения.
М.20 При проектировании плотин из грунтовых материалов в северной строительно-климатической зоне необходимо проводить расчеты температурного состояния тела и основания плотины, ложа и бортов водохранилища и русла в нижнем бьефе плотины в ходе ее строительства и эксплуатации.
М.21 В расчетах температурного состояния каменно-набросных и каменно-земляных плотин, возводимых в северной строительно-климатической зоне, необходимо учитывать перенос тепла при конвективном движении воздуха в порах каменной наброски, поскольку это явление может способствовать промерзанию дренажной системы сооружения и, как следствие, выходу его из строя.
М.22 При расчете температурного состояния каменно-набросных и каменно-земляных плотин, возводимых в северной строительно-климатической зоне, с учетом переноса тепла при конвективном движении воздуха в порах каменной наброски, необходимо учитывать:
изменение проницаемости каменной наброски, вызванное неоднородностью гранулометрического состава наброски по высоте или заполнением пор наброски льдом;
наличие слабопроницаемых (для воздуха) зон в теле плотины или на ее откосах (включая наличие снежного покрова плотностью более 0,20 г/см
3
).
М.23 Для снижения негативных (для талых плотин) последствий конвективного движения воздуха в каменной наброске рекомендуется предусматривать:
обеспечение воздухонепроницаемости каменной наброски низовой призмы плотины или поверхности низового откоса;
теплоизоляцию очищаемых от снега берм низового откоса плотины, при этом установку теплоизоляционного покрытия следует проводить в теплое время года;
отсутствие прослоек слабопроницаемых грунтов на контакте грунтов низовой призмы и проницаемого основания.
М.24 Расчеты температурного состояния каменно-набросных и каменно-земляных плотин необходимо проводить с учетом конвекции воздуха в порах каменной наброски в случае, если климатические условия района их расположения относятся к наименее суровым и суровым со среднегодовой температурой наружного воздуха в данном районе за весь период наблюдений хотя бы раз опускавшейся ниже 0 °C.
М.25 При расчетах устойчивости откосов грунтовых плотин всех классов, возводимых в северной строительно-климатической зоне, выполняемых с использованием методов, удовлетворяющих условиям равновесия призмы обрушения и ее элементов в предельном состоянии, следует учитывать как напряженное, так и температурное состояние грунтов плотины и ее основания.
М.26 В расчетах напряженно-деформированного состояния плотин I и II классов следует, как правило, использовать нелинейные расчетные модели, учитывающие пластические деформации грунта, при условии определения параметров деформирования испытанием образцов грунта в одометрах и стабилометрах. При этом размеры образцов должны отвечать зерновому составу грунта тела плотины и основания.
М.27 В расчетах плотин, возводимых в северной строительно-климатической зоне, необходимо учитывать последовательность промораживания и оттаивания тела и основания плотины.
М.28 В северной строительно-климатической зоне расчет напряженно-деформированного состояния плотины необходимо выполнять с учетом изменения ее температурно-влажностного состояния в ходе строительства.
Замораживание грунтов тела и основания плотины
и сохранение их мерзлого состояния в северной
строительно-климатической зоне
М.29 Замораживание талых грунтов противофильтрационного устройства плотины и его основания, сохранение их в мерзлом состоянии при эксплуатации плотины, а также сохранение или усиление естественного мерзлого состояния грунтов основания противофильтрационного устройства и низового клина плотины при ее эксплуатации следует выполнять с помощью СОУ воздушного, жидкостного или парожидкостного вида (рисунок М.2).
М.30 Кроме основных типов СОУ могут использоваться жидкостные с принудительной циркуляцией теплоносителя (рисунок М.2, в), а также рассольные замораживающие системы с охлаждением рассола в наружном теплообменнике.

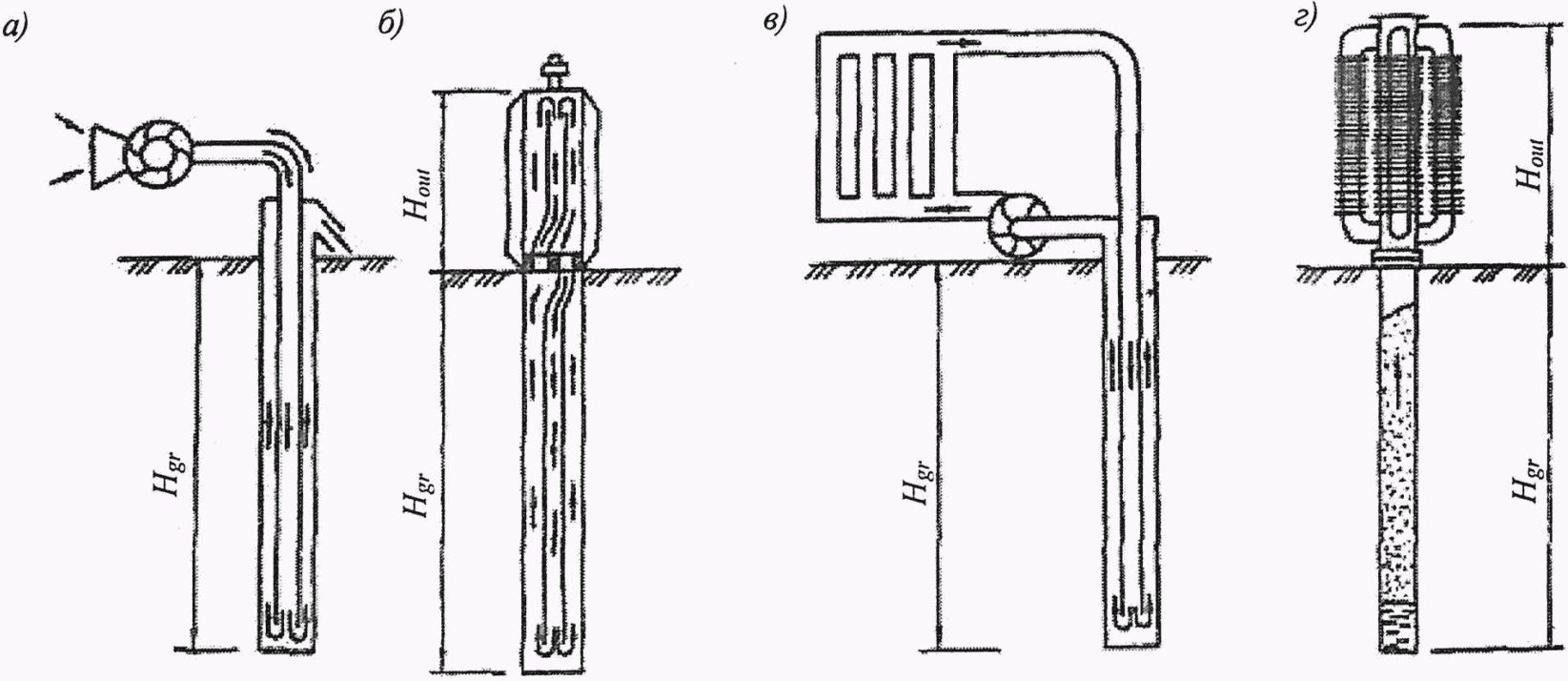

а - воздушное с принудительной циркуляцией воздуха; б - жидкостное с естественной конвекцией теплоносителя; в - жидкостное с принудительной циркуляцией теплоносителя; г - парожидкостное;
H
gr
- глубина СОУ;
H
out
- высота наземной части СОУ
Рисунок М.2
- Схемы основных типов СОУ
М.31 Применение рассольных замораживающих систем на базе холодильных машин и жидкостных СОУ с принудительной циркуляцией теплоносителя допускается при надлежащем технико-экономическом обосновании.
М.32 Использование жидкого азота для замораживания грунта допускается в целях предупреждения или ликвидации аварийной ситуации при эксплуатации плотины.
При проектировании воздушной замораживающей системы, состоящей из воздушных СОУ, объединенных подводящим и (или) отводящим коллектором, следует предусматривать:
герметизацию системы на теплый период года;
автоматическое отключение системы при снегопаде, повышении температуры наружного воздуха выше значения, установленного проектом, и включение при снижении температуры ниже проектного значения;
возможность очистки системы от льда или инея.
М.33 Работу воздушных замораживающих систем следует считать целесообразной при температуре воздуха ниже минус 15 °C (в первый сезон замораживания грунта).
М.34 При проектировании замораживающих систем, состоящих из автономных жидкостных или парожидкостных СОУ, необходимо предусматривать герметизацию устройств и вертикальность установки СОУ. Применение внешней трубы грунтовых теплообменников устройств диаметром более 180 мм нерационально.
М.35 Бурение скважин, установку СОУ и устройство замораживающих систем следует проводить после возведения плотины.
М.36 В случае необходимости для плотин высотой более 25 м допускается применять двухъярусное замораживание: грунтов основания из потерны и грунтов противофильтрационного устройства плотины - с гребня.
М.37 При строительстве низконапорных плотин водохозяйственного назначения эффективным является сочетание СОУ в центральной части плотины с теплоизоляцией гребня и низового откоса. В качестве теплоизоляционного материала рекомендуется пенопласт типа ПХВ-1 толщиной 6 - 10 см. Теплоизоляционный слой необходимо защищать от механических повреждений грунтом толщиной 15 - 20 см.
М.38 При строительстве плотин в северной строительно-климатической зоне необходимо дополнительно осуществлять контроль за температурным состоянием грунтов тела и основания плотины, а также за температурным состоянием грунтов в карьерах, буртах зимнего хранения, при транспортировании и укладке.
М.39 В северной строительно-климатической зоне верхнюю промерзающую часть плотины (выше НПУ) следует возводить из уплотненных непучинистых или слабопучинистых грунтов.
М.40 При строительстве талых плотин в северной строительно-климатической зоне, при необходимости, дополнительно следует предусматривать обогрев контактного слоя грунта противофильтрационного устройства плотины с основанием.
(рекомендуемое)
ГРУНТОВЫХ ПЛОТИН И ИХ ОСНОВАНИЙ
(приложение Н введено
Изменением N 1
, утв.
Приказом Минстроя России от 25.11.2017 N 1581/пр)
Н.1 Исходной информацией для выбора комплекса методов и методик диагностики грунтовых плотин являются:
- сведения об объекте исследований, его строении, составе грунтов и их состоянии; эта информация позволяет построить априорную геофизическую модель объекта;
- задачи диагностики с оценкой ожидаемой величины аномалии;
- конкретные условия выполнения наблюдений (климатические условия, сезонность работ, транспортные схемы, наличие и результативность систем КИА и др.);
- информативность каждого из возможных методов решения поставленных задач; производительность, трудозатраты и стоимостные показатели этих методов;
- возможные экономические рамки (финансовые ограничения) на выполнение исследований;
- простота и реальность выполнения работ в конкретных условиях изучаемого объекта;
- возможность решения каждым из планируемых геофизических методов не одной, а нескольких задач диагностики; иными словами, в общем случае предпочтение не должно отдаваться узкоспециализированному методу, ориентированному на решение лишь одной задачи;
- наличие (или возможность приобретения) аппаратуры, средств обработки (программы, компьютеры); обеспеченность кадрами с различной геофизической специализацией;
- результаты ранее примененных геофизических методов (одного или комплекса) как обоснование задач следующего этапа исследований.
Н.2 Рекомендуемый комплекс методов для решения типовых задач в целях выполнения диагностики грунтовых плотин приведен в таблице Н.1.
Таблица Н.1
Задачи диагностики грунтовых плотин и рекомендуемый
комплекс геофизических и других методов
|
Задачи
|
Основные методы комплекса
|
Вспомогательные методы комплекса
|
|
1 Детальное картирование поверхности депрессии в низовой призме и выявление аномальных участков
|
1) Метод преломленных волн (МПВ) в варианте сейсмотомографии;
2) вертикальное электрическое зондирование методом сопротивлений (ВЭЗ-КС) любыми типами установок; электротомография;
3) георадиолокационное зондирование (ГРЛЗ);
4) площадное зондирование становлением поля от закрепленного источника (ПЗС-ЗИ);
5) натурные наблюдения в пьезометрических скважинах
|
1) Вертикальное электрическое зондирование методом вызванной поляризации (ВЭЗ-ВП);
2) вертикальное электрическое зондирование способом бесконтактных измерений электрического поля (ВЭЗ-БИЭП) с дипольными осевыми (ДОЗ-БИЭП) и трехэлектродными установками
|
|
2 Выявление и изучение путей сосредоточенной фильтрации в теле плотины
|
1) Метод естественного электрического поля (ЕП) в варианте площадных, профильных или точечных исследований;
2) резистивиметрия (РЗМ) и термометрия (ТМ) в скважинах, источниках грунтовых вод и открытых водоемах;
3) способ электролитической индикации с использованием технологии метода заряженного тела (МЗТ), РЗМ, электропрофилирования методом сопротивлений (ЭП-КС);
4) способы радиоизотопной или химической индикации с использованием технологии наземной и скважинной радиометрии или спектрометрии, а также лабораторного изучения образцов грунта и водных проб;
5) натурные гидрогеологические наблюдения (за источниками и т.п.)
|
1) Методы ВЭЗ-КС, ГРЛЗ, ДОЗ-БИЭП, ПЗС-ЗИ, ЭП-КС, радиоэлектромагнитного профилирования (РЭМП), поляризационной диагностики (ПМДС) в стандартных вариантах и в варианте многократных наблюдений за динамикой движения электролитического индикатора
|
|
3 Выявление мест повреждения полиэтиленовых и других экранов, дефектов шпунтовых стенок
|
1) Методы, указанные в пункте 2, с учетом более жестких требований по детальности и точности полевых измерений
|
|
|
4 Выявление, трассирование, определение глубины развития и элементов залегания крутопадающих трещин и сопутствующих им зон разуплотнения в гребневой части плотины
|
1) ГРЛЗ;
2) детальное сейсмопрофилирование МПВ (в традиционном варианте);
3) электропрофилирование способом двух составляющих (ЭП-МДС) и с использованием других специальных установок (дивергентных и т.п.)
|
1) ЭП-КС, ВЭЗ-КС, ВЭЗ-МДС (с использованием дипольно-осевых, трехэлектродных и комбинированных установок)
|
|
5 Определение глубины сезонного промерзания (оттаивания) грунтов
|
1) ВЭЗ-КС (любыми типами микроустановок);
2) ГРЛЗ;
3) ПЗС-ЗИ;
4) термометрия в скважинах
|
|
|
6 Оценка степени неоднородности грунтовых слоев в теле плотины по составу и состоянию
|
1) ВЭЗ-КС, ВЭЗ-МДС, ДОЗ-БИЭП;
2) ЭП-КС, ЭП-МДС;
3) МПВ в варианте сейсмотомографии;
4) ГРЛЗ;
5) ПЗС-ЗИ, ПМДС, РВМП, РВМ
|
1) Сейсмопросвечивание с обработкой по методу томографии;
2) ВЭЗ-ВП, ЭП-ВП
|
|
7 Оценка качества сопряжения отдельных грунтовых и негрунтовых элементов плотины
|
1) ВЭЗ-КС, ЭП-КС - грунтовые элементы;
2) сейсмопросвечивание с томографической обработкой - сопряжение грунтовых элементов с бетонными;
3) ГРЛЗ (специальные модификации) - сопряжение грунтовых элементов с бетонными
|
1) Метод динамического отклика
|
|
8 Определение плотности, пористости грунтов элементов плотин
|
1) Радиоизотопные методы (ГГК, НГК и др.);
2) МПВ в варианте сейсмотомографии;
3) сейсмокаротаж и сейсмопросвечивание;
4) лабораторные исследования для "калибровки" геофизических характеристик
|
1) Электрокаротаж;
2) электроразведка (ВЭЗ и др.)
|
|
9 Определение действительной скорости фильтрации и коэффициента фильтрации
|
1) Способ электролитической индикации с использованием технологии МЗТ и РЗМ;
2) способы радиоизотопной и химической индикации с использованием технологии радиометрии и спектрометрии;
3) расходометрия (РМ) при наливах и откачках воды из скважин;
4) опытно-фильтрационные работы
|
1) Термометрия скважин и источников с оценкой динамики сезонных изменений по характеру "тепловой волны";
2) способ электролитической индикации с использованием технологии ЭП-КС, ПМДС и т.п.;
3) метод ВЭЗ при откачках (наливах) воды из скважин
|
|
10 Изучение тенденций изменения состояния и свойств грунтов под влиянием сезонных, долговременных и экстраординарных техноприродных воздействий
|
Режимные или дискретные наблюдения методами:
1) ВЭЗ-КС и ЭП-КС, ДОЗ-БИЭП;
2) МПВ в варианте сейсмотомографии;
3) ГРЛЗ;
4) ПЗС-ЗИ, ПМДС, РВМП, РВМ и др.
|
Режимные и дискретные наблюдения методами:
1) ЕП;
2) ГГК и НГК;
3) термометрия и резистивиметрия в скважинах и в источниках".
|
(рекомендуемое)
ПЛОТИНЫ ИЗ ЦЕМЕНТИРУЕМЫХ МАТЕРИАЛОВ
(приложение П введено
Изменением N 1
, утв.
Приказом Минстроя России от 25.11.2017 N 1581/пр)
Практически все существующие плотины построены либо из грунтовых материалов (их подавляющее большинство), либо из бетона. При одинаковой проектной надежности выбор типа плотины обычно основывается на результатах технико-экономического сравнения вариантов, когда основным аргументом является меньшая стоимость.
Существует вариант плотины, объединившей, в определенной степени, лучшие стороны двух известных типов, - плотина из цементируемых материалов (CMD). В зависимости от использования разных грунтов выделяют плотины с твердым наполнением и плотины из цемента, песка и гравия (CSG).
Принципиальная конструкция поперечного сечения новой плотины представлена на
рисунке П.1
. Плотина имеет трапецеидальный профиль, в котором центральная часть состоит из слоев грунтоцементной смеси толщиной порядка 25 см, уложенных с помощью виброуплотнения. Внешние грани плотины защищены оболочкой из прочного бетона повышенной водонепроницаемости толщиной 1,5 - 2,0 м. Допускается применение покрытий из асфальтобетона и полимерных материалов.
В процессе разработки конструкции новой плотины в нее были заложены следующие основные конструктивно-технологические принципы.
Материал, в основном песчано-гравийно-галечные грунты, желательно получать практически без какой-либо обработки (рассева, промывки и т.д.) в непосредственной близости от створа сооружения.
Количество вяжущих на 1 м
3
материала смеси (цемента, золы-уноса и др.) должно быть существенно меньше, чем для обычных бетонных плотин, примерно 60 - 80 кг и более.
По сравнению с грунтовой плотиной тело плотины CMD обладает повышенной устойчивостью, в том числе при сейсмических воздействиях и при переливе через гребень. В ее теле отсутствуют возможности возникновения оползневых участков и очагов нарушения фильтрационной прочности. Применение технологии укладки смеси одновременно несколькими слоями с виброуплотнением существенно ускоряет процесс строительства.
В целом, все примененные конструктивно-технологические решения позволили существенно снизить затраты на возведение и сделать рассматриваемый тип плотины экономически более выгодным по сравнению с другими.

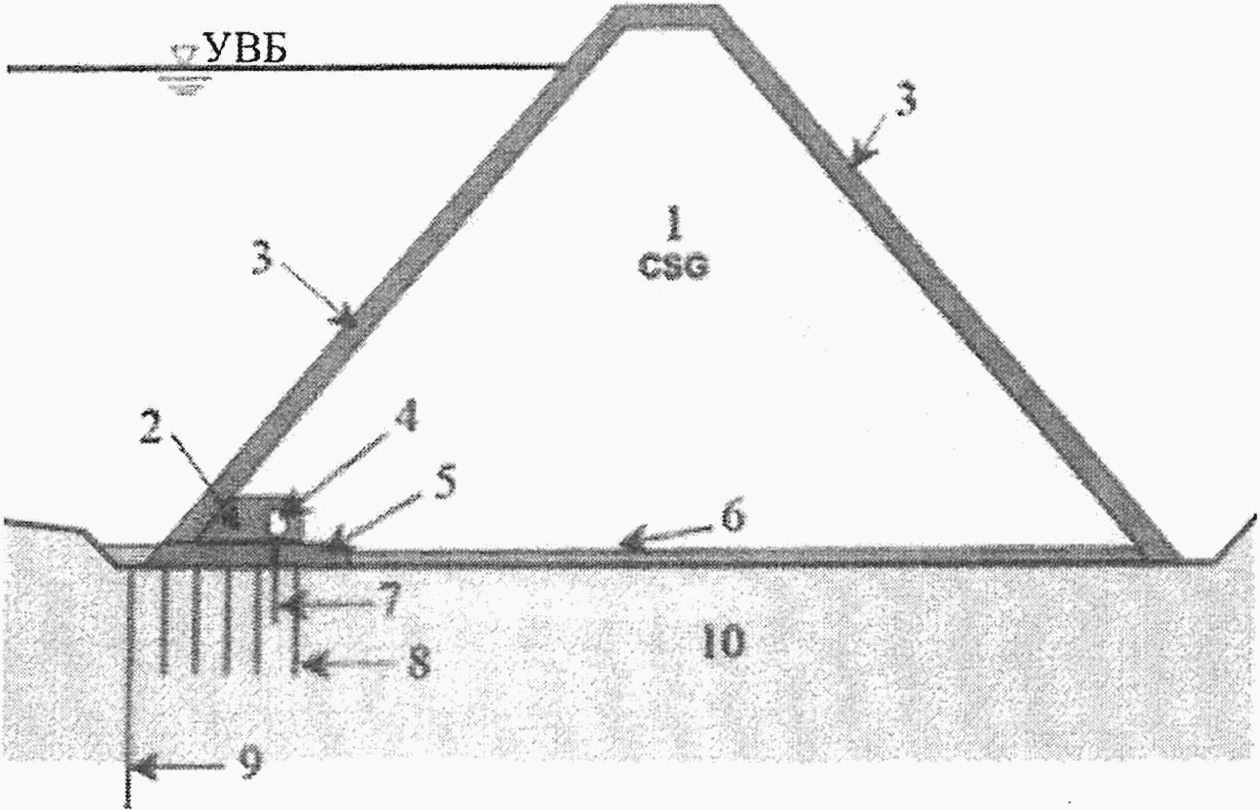

1 - грунтоцементная смесь; 2 - бетонный блок;
3 - защитный слой бетона; 4 - галерея; 5 - бетон
повышенной водонепроницаемости; 6 - смесь CSG с повышенным
содержанием цемента; 7 - дренаж; 8 - площадная цементация;
9 - цементационная завеса; 10 - грунт основания
Основная задача при строительстве плотин CMD состоит в обеспечении прочности грунтоцементного материала выше некоторого определенного значения, необходимого для надежной эксплуатации всего сооружения. Проверка и определение минимально допустимой прочности грунтоцемента осуществляются с помощью лабораторных исследований, в которых должно быть показано, что прочность всего объема грунтоцементного материала в плотине отвечает заданному значению. Для этого проводят исследования со смесями, где используют грунты самого крупного и самого мелкого гранулометрического состава, находящиеся в процессе исследований в определенном диапазоне влажности (от минимального до максимального, кг/м
3
, рисунок П.2).
1 - смесь с наиболее крупным гранулометрическим составом;
2 - смесь с наименее крупным гранулометрическим составом;
3 - рабочая область смеси CMD, превышающая заданную
проектную прочность; 4 - значение проектной прочности
CMD; 5 - диапазон удельного содержания воды, гарантирующей
заданную прочность; 6 - область показателей прочности
при недостатке воды; 7 - область показателей прочности
при избытке воды
Рисунок П.2
- Рабочая область прочности материала CMD,
превышающая заданную проектную прочность
На рисунке П.3 представлена типовая зависимость "напряжения - деформации" для грунтоцементного материала плотин CMD, полученная по результатам испытаний на одноосное сжатие, из которой следует, что этот материал является упруго-пластическим (нелинейно деформируемым).

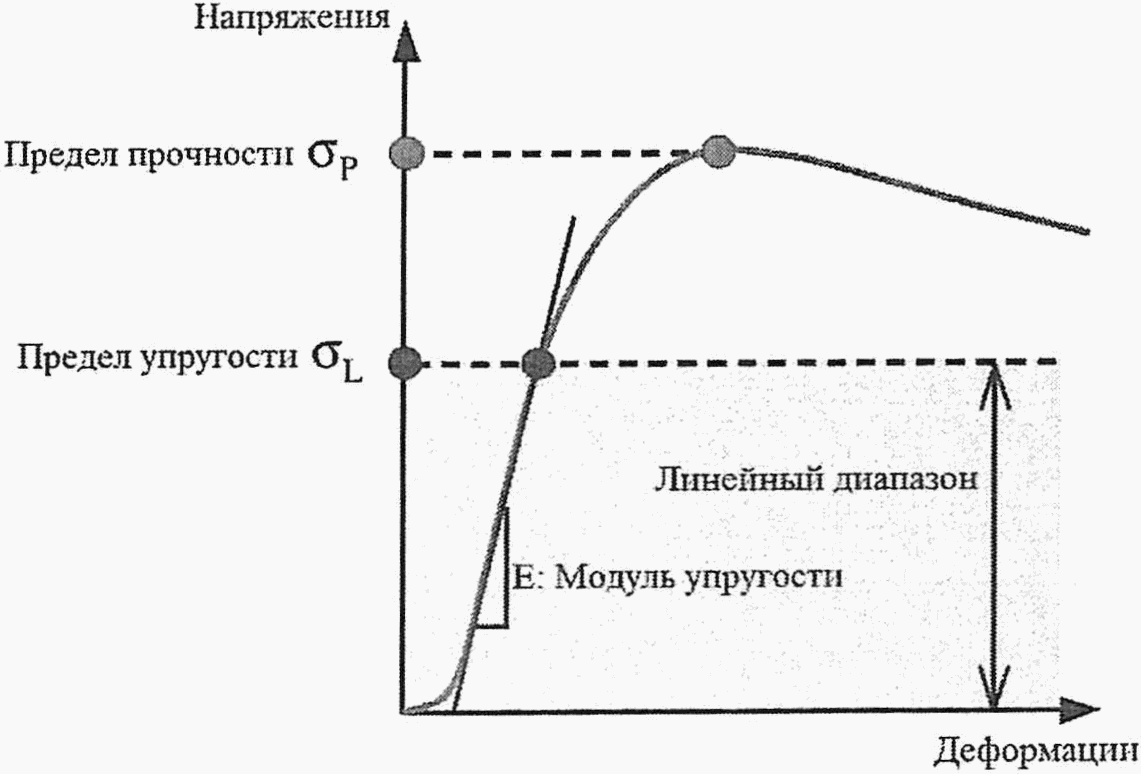

Рисунок П.3
- Типовая зависимость "напряжения - деформации"
для CMD при одноосном сжатии
Для обоснования строительства плотин CMD в северной строительно-климатической зоне необходимо проведение дополнительных специальных исследований, связанных с проблемами прочности грунтоцементного материала при замораживании и оттаивании в условиях пониженного содержания цемента.
(рекомендуемое)
ПРИМЕНЕНИЕ ГЕОСИНТЕТИЧЕСКИХ МАТЕРИАЛОВ В КОНСТРУКЦИЯХ
ПЛОТИН И ДАМБ ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ
(приложение Р введено
Изменением N 1
, утв.
Приказом Минстроя России от 25.11.2017 N 1581/пр)
Геосинтетические материалы (ГСМ) - класс строительных материалов, изготовленных из синтетических или природных полимеров или неорганических веществ, контактирующих с грунтом и (или) другими материалами, предназначенный для выполнения различных геотехнических функций.
К ГСМ относятся следующие виды материалов: геомат, геомембрана, георешетка, геосетка, геотекстиль, геоячейка, геополоса, глиномат (бентонит), биотекстиль, биомат, геокомпозит и т.д.
По функциональному назначению ГСМ делятся на армирующие, дренирующие, защитные, защищающие от эрозии, изоляционные, гидроизоляционные, разделяющие, фильтрующие.
Виды ГСМ и выполняемые ими функции принимаются по
ГОСТ Р 53225
.
ГСМ в зависимости от своего функционального назначения могут применяться в качестве конструктивных элементов плотин из грунтовых материалов. Применение ГСМ возможно только при соответствующем расчетном обосновании. Расчетные характеристики ГСМ определяются путем лабораторных испытаний, а также на экспериментальных моделях и опытных полигонах при проектных нагрузках, действующих на расположенный между слоями грунтового материала ГСМ, включая направление движения и интенсивность фильтрационного потока, степень сжатия материала, возможность его промерзания, воздействия химически и биологически опасных сред, характеристики контактирующих с ГСМ грунтовых и негрунтовых материалов и др.
Заявленные производителем технические характеристики ГСМ должны быть подтверждены результатами испытаний. При отсутствии в представленном производителем перечне технических характеристик ГСМ характеристик, необходимых для расчетного обоснования грунтовых гидротехнических сооружений, например фильтрационной прочности, суффозионной устойчивости и др., требуемые показатели необходимо определять специальными исследованиями применительно к конкретным условиям и конструкциям грунтовых гидротехнических сооружений.
Расчет конструкций с ГСМ элементами должен выполняться с учетом требований, предъявляемых настоящим сводом правил к расчету соответствующего элемента плотины.
Возможные варианты применения ГСМ по функциональному назначению в конструкциях плотин и дамб из грунтовых материалов приведены в таблице Р.1.
Таблица Р.1
|
Функциональное назначение
|
Элементы конструкции грунтовой плотины
|
||||||
|
Откос
|
Гребень
|
Дренаж
|
Противофильтрационное устройство
|
Основание плотины
|
Водоотводящие системы
|
||
|
в теле
|
в основании
|
||||||
|
Армирование
|
Георешетка;
геосетка;
геополоса;
геокомпозит;
геоячейка;
геомат;
биомат
|
Георешетка;
геосетка; геоячейка
|
-
|
-
|
-
|
Георешетка;
геосетка;
геоячейка;
геотекстиль
|
Геомат;
биомат
|
|
Дренирование
|
Геотекстиль;
геомат;
геокомпозит
|
-
|
Геотекстиль;
геомат;
геокомпозит
|
-
|
-
|
Геотекстиль;
геокомпозит
|
Геотекстиль;
геомат;
геокомпозит
|
|
Защита
|
Биомат;
геомат;
геокомпозит
|
-
|
Геотекстиль
|
-
|
-
|
-
|
Геотекстиль
|
|
Защита от эрозии
|
Биомат;
геокомпозит;
геомат
|
-
|
-
|
-
|
-
|
-
|
Биомат;
геокомпозит;
геомат;
геотекстиль
|
|
Разделение
|
-
|
-
|
Геотекстиль;
геокомпозит
|
-
|
-
|
Геотекстиль;
геокомпозит
|
Геотекстиль;
геокомпозит
|
|
Фильтрация
|
Геотекстиль
|
-
|
Геотекстиль;
геокомпозит
|
-
|
-
|
Геотекстиль;
геокомпозит
|
Геотекстиль;
геокомпозит
|
|
Гидроизоляция
|
-
|
-
|
-
|
Геомембрана;
глиномат;
геокомпозит
|
Геомембрана;
глиномат;
геокомпозит
|
Геомембрана;
глиномат;
геокомпозит
|
-
|
В проекте производства работ дополнительно к вопросам, рассматриваемым в соответствующих нормативных технических документах, должно быть отражено следующее:
- способы доставки полимерных материалов на объект;
- укладка (в том числе сварка, стыковка и т.д.) ГСМ, а также подстилающих и защитных слоев, с учетом конкретных условий строительства;
- методы и оборудование для устройства полимерных материалов;
- организация и способы выполнения входного контроля качества ГСМ;
- организация и способы проведения контроля качества работ;
- обоснование выбора и перечень комплекса общестроительных и специальных машин и механизмов для строительства;
- специальные указания по технике безопасности и охране окружающей среды.
В случае если методы расчетов и испытаний ГСМ, изложенные в нормативных документах, действующих в иных областях строительства (дорожном, гражданском, промышленном, в том числе на объекты металлургической, нефтехимической, горнообогатительной, горнодобывающей промышленности, в коммунальном хозяйстве), позволяют моделировать процессы и нагрузки в конструктивных элементах плотин из грунтовых материалов, допускается применение данных методов расчета и испытаний.
КЛАССИФИКАЦИЯ ГЕОСИНТЕТИЧЕСКИХ МАТЕРИАЛОВ
(приложение С введено
Изменением N 3
, утв. Приказом
Минстроя России от 24.01.2019 N 41/пр)
Геосинтетический материал (ГСМ) - изделие из синтетических или природных полимеров, или неорганических веществ, контактирующее с грунтом и (или) другими материалами, применяемое в строительстве и предназначенное для выполнения различных геотехнических функций.
ГСМ включают следующие виды материалов: геомат, геомембрана, георешетка, геосетка, геотекстиль, геосотовый материал, геополоса, глиномат, геокомпозит и т.д.
ГСМ могут выполнять следующие функции в конструкции ГТС:
- армирование - усиление конструкций плотин из грунтовых материалов, их оснований и элементов конструкций для повышения их устойчивости;
- дренирование - сбор и перенос осадков, грунтовых и профильтровавшихся вод в теле, полостях и порах геосинтетического материала;
- защита - предохранение поверхности объекта от возможных повреждений;
- борьба с эрозией поверхности - предотвращение или ограничение перемещения грунта или других частиц по надводным поверхностям плотин из грунтовых материалов;
- разделение - предотвращение взаимного проникания частиц материалов смежных слоев элементов конструкций плотин из грунтовых материалов;
- фильтрация - пропускание жидкости в структуру материала или сквозь нее с одновременным сдерживанием грунтовых и подобных им частиц;
- гидроизоляция - предотвращение или ограничение перемещения жидкостей через ПФУ плотин из грунтовых материалов и других напорных ГТС.
Пределы применимости ГСМ и конструктивные решения узлов ГТС с использованием ГСМ определяются с учетом
4.20
.
В общем виде классификация ГСМ по группам, типам, классам и видам с учетом потребности ГТС по целевому функциональному назначению приведена в таблице С.1.
Таблица С.1
Классификация геосинтетических материалов
|
Геосинтетические материалы
|
|||||||||||||
|
Группы
|
|||||||||||||
|
Водопроницаемые
|
Водонепроницаемые
|
||||||||||||
|
Типы
|
|||||||||||||
|
Геотекстиль
|
Геопластмассы
|
Геокомпозиты
|
Геопластмассы
|
Геокомпозиты
|
|||||||||
|
Классы
|
|||||||||||||
|
Тканый
|
Вязаный
|
Нетканый
|
Экструдированные
|
Дискретно-упрочненные
|
Непрерывно-упрочненные
|
Экструдированные
|
Непрерывно-упрочненные
|
Дискретно-упрочненные
|
|||||
|
Виды
|
|||||||||||||
|
Геополотна
Геоматы
|
Геополотна
Геоматы
|
Геополотна
Геоматы
|
Георешетки
Геосетки
Геоматы
Геосотовый материал
Геоплиты
|
Биоматы
|
Геополосы
|
Геомембраны экструдированные (линейный полиэтилен низкой плотности (ЛПЭНП) и полиэтилен высокой плотности (ПЭВП))
|
Геомембраны композиционные
|
Глиноматы
|
|||||
|
Функциональные особенности ГСМ
|
|||||||||||||
|
Армирование
|
Разделение
|
Фильтрация
|
Дренирование
|
Защита от эрозии
|
Гидроизоляция
|
Защита
|
|||||||
|
Геотекстиль тканый
Геотекстиль вязаный
Георешетка
Геосетка
Геокомпозит
|
Геотекстиль тканый
Геотекстиль вязаный
Геотекстиль нетканый
Георешетка
Геосетка
Геокомпозит
|
Геотекстиль вязаный
Геотекстиль нетканый
|
Геотекстиль нетканый
Геомат
|
Геотекстиль нетканый
Геомат
Биомат
|
Геомембрана
Геомембраны композиционные
Глиноматы
|
Геотекстиль тканый
Геотекстиль вязаный
Геотекстиль нетканый
|
|||||||
МЕТОДИКА ЛАБОРАТОРНЫХ ИСПЫТАНИЙ МОДЕЛИ
"ВОДА - ГЕОСИНТЕТИЧЕСКИЙ МАТЕРИАЛ - ГРУНТОВЫЙ МАТЕРИАЛ"
(приложение Т введено
Изменением N 3
, утв. Приказом
Минстроя России от 24.01.2019 N 41/пр)
Т.1 Методика предназначена для лабораторных испытаний конструкций грунтовых ГТС, содержащих геосинтетические материалы, обладающие фильтрационными (геотекстиль: конструкции обратных фильтров) и противофильтрационными (геомембрана: конструкции призмы, понура, диафрагмы, экрана) свойствами.
Сущность метода заключается в моделировании фильтрационных процессов, протекающих в конструкции грунтового ГТС, включающей грунт и ГСМ (геотекстиль, геомембрана), при вертикальном (восходящем/нисходящем) направлении потока воды с возможностью определения фильтрационно-суффозионных характеристик элемента конструкции ГТС (коэффициент фильтрации, водопроницаемость, суффозионная устойчивость - вынос частиц грунта через поры геотекстиля, заиление геотекстиля, контактный размыв на границе геомембрана/грунт).
Т.2 Использование полимерных (синтетических) материалов в конструкции ПФУ, а также необходимость обоснования применения негрунтовых материалов (например, геотекстиля) для устройства обратных фильтров предусмотрены настоящим сводом правил.
Т.3 Обоснование возможности проектирования ПФУ с использованием ГСМ проводится на основании технико-экономических показателей с учетом расчетных характеристик грунтовых материалов и проектных требований к конструкции (тип ПФУ; направление фильтрации; требования к водонепроницаемости, прочностным и деформационным характеристикам элемента).
Т.4 Обоснование возможности замены одного или нескольких слоев проектируемого обратного фильтра на ГСМ проводится на основании технико-экономических расчетов с учетом расчетных характеристик грунтовых материалов и проектных требований к конструкции (направление фильтрации; удельный расход; суффозионная устойчивость).
Т.5 В испытаниях применяют несвязные грунты нарушенного сложения заданной плотности. Для проведения испытаний используют несвязные грунты, доставленные с площадки строительства ГТС, или используются грунты, аналогичные им по гранулометрическому составу и фильтрационно-суффозионным свойствам.
Максимальный размер крупнообломочных включений в песчаных грунтах должен быть не более 1/5 поперечного сечения прибора, используемого для проведения испытаний.
Отбор, упаковку, транспортирование образцов грунта следует проводить по
ГОСТ 12071
. Характеристики грунта определяют перед проведением испытаний по
ГОСТ 25100
,
ГОСТ 30416
,
ГОСТ 12536
,
ГОСТ 5180
. Статистическую обработку результатов определений характеристик физико-механических свойств грунтов проводят по
ГОСТ 20522
. Нормативные значения коэффициента фильтрации для каждого слоя грунта устанавливают методом статистической обработки результатов частных определений по
ГОСТ 20522
. Расчетные значения коэффициента фильтрации следует принимать равными нормативным.
Коэффициент фильтрации грунта определяется по
ГОСТ 25584
при постоянном заданном или переменном градиенте напора с пропуском воды сверху вниз или снизу вверх при предварительном полном насыщении образца грунта водой снизу вверх.
Т.6 Порядок отбора и подготовки образцов ГСМ для испытаний установлен в
ГОСТ ISO 9862
.
Объединенный образец геотекстильных ГСМ, необходимый для получения единичных образцов для испытаний, вырезают из рулона по всей его ширине в направлении, перпендикулярном к продольному направлению изготовления - направлению длины. Идентификацию объединенного образца проводят в соответствии с
ГОСТ Р ИСО 10320
. До начала испытаний подготовленные единичные образцы хранят при температуре окружающей среды в сухом темном месте, защищенном от пыли, химического и физического воздействий. Форму и размер отбираемых для определения водопроницаемости проб принимают по
ГОСТ Р 52608
. Определение водопроницаемости/коэффициента фильтрации геотекстильных ГСМ проводят в соответствии с
ГОСТ Р 52608
согласно руководству по эксплуатации применяемых приборов. При определении водопроницаемости в направлении, перпендикулярном к плоскости образца геотекстильных ГСМ, определяют коэффициент фильтрации, м/сут, и водопроницаемость, дм
3
/(м
2
·с).
Отбор проб гидроизоляционных полимерных материалов (геомембран) проводят в соответствии с
ГОСТ EN 13416
. Полосу материала отрезают по всей ширине полотна рулона, такой длины, чтобы можно было вырубить образцы, необходимые для проведения испытаний всех видов.
Т.7 Для проведения лабораторных испытаний модели "вода - геосинтетический материал - грунтовый материал" следует применять вертикальные/горизонтальные фильтрационно-суффозионные приборы. Фильтрационные приборы могут быть напорные или безнапорные. Тип прибора, условия его работы (в том числе действующие нагрузки) определяют исходя из проектных условий работы исследуемой модели. Допускается применение приборов, совмещающих возможность воздействия потока воды в разных направлениях.
Принципиальные схемы вертикальных фильтрационно-суффозионных приборов должны быть подобны прибору на
рисунках Т.1
и
Т.2
; принципиальные схемы горизонтальных фильтрационно-суффозионных приборов - приборам на
рисунке Т.3
и
Т.4
.

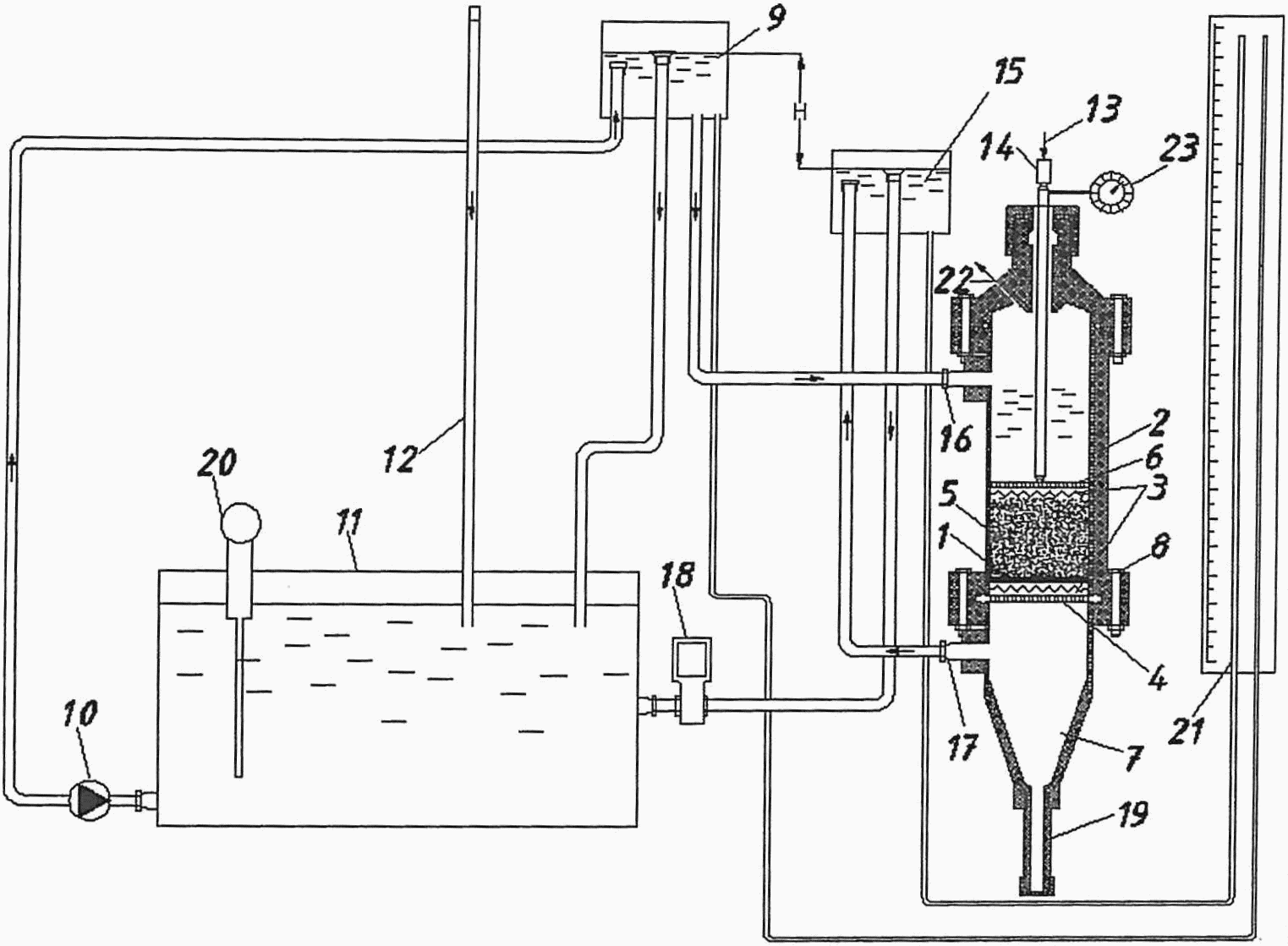

1 -
образец геотекстиля;
2 -
фильтрационная камера;
3 -
сетка;
4 -
неподвижная опорная решетка;
5 -
образец
несвязного грунта;
6 -
подвижная (нагрузочная) решетка;
7
- конический отстойник;
8 -
болты для герметизации образца
геосинтетического материала;
9 -
бачок верхнего бьефа;
10
- насос;
11
- емкость для воды;
12 -
труба для наполнения
водой емкости;
13
- устройство для передачи нагрузки;
14
- датчик нагрузки;
15
- бачок нижнего бьефа;
16
- верхний
патрубок для подачи/выпуска воды;
17
- нижний патрубок
для подачи/выпуска воды;
18 -
расходомер;
19 -
пескосборник;
20 -
датчик измерения температуры воды в емкости;
21
- трубчатые пьезометры для измерения напора воды;
22
- приспособление (вантуз) для выпуска воздуха;
23
- датчик линейных перемещений
фильтрационно-суффозионного прибора для испытания модели
"вода - геотекстиль - грунтовый материал"
(при нисходящем направлении потока воды)

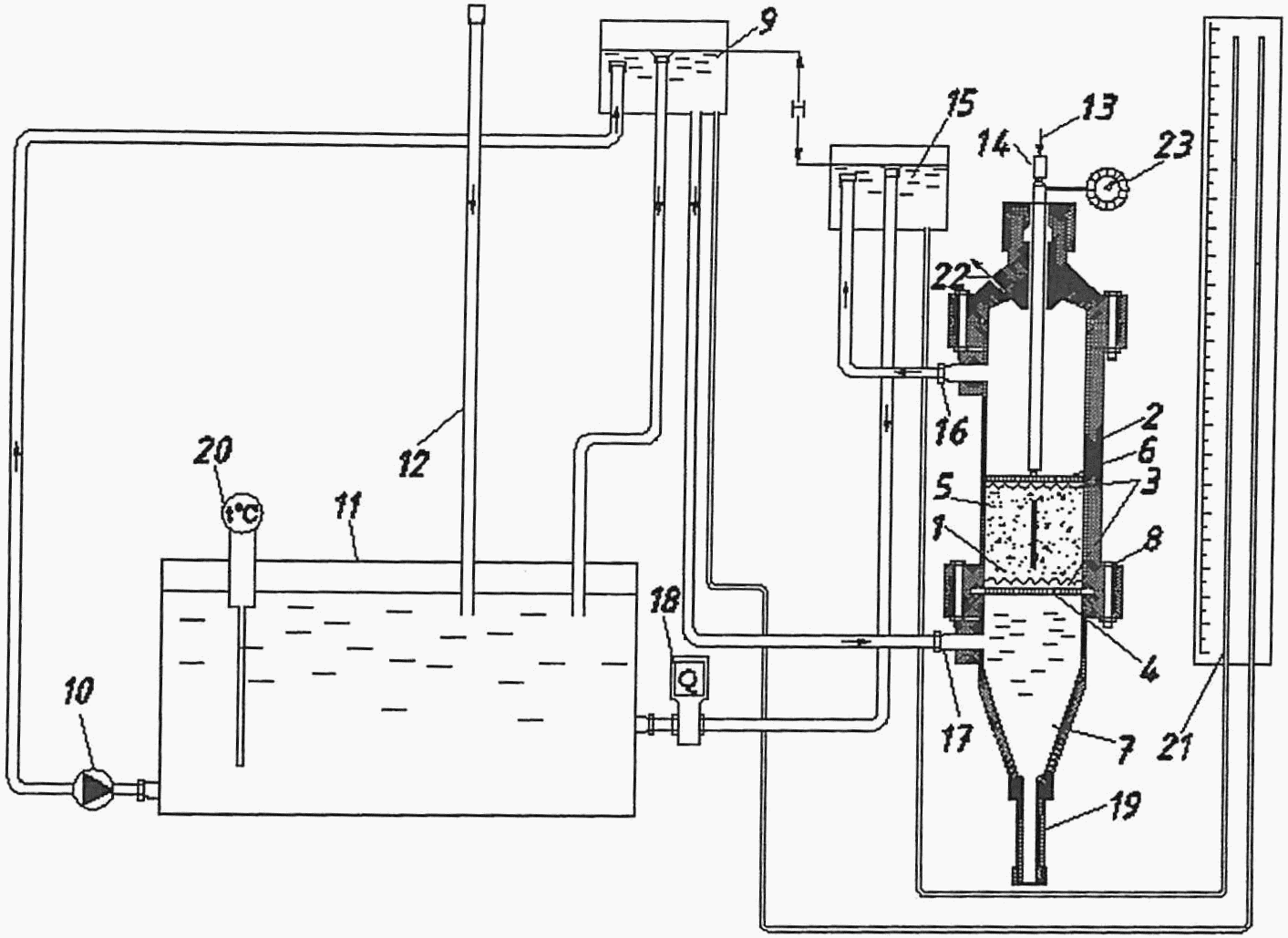

1 -
образец геомембраны;
2 - 22 -
см. рисунок Т.1
фильтрационно-суффозионного прибора для испытания модели
"вода - геомембрана - грунтовый материал"
(при восходящем направлении потока воды)

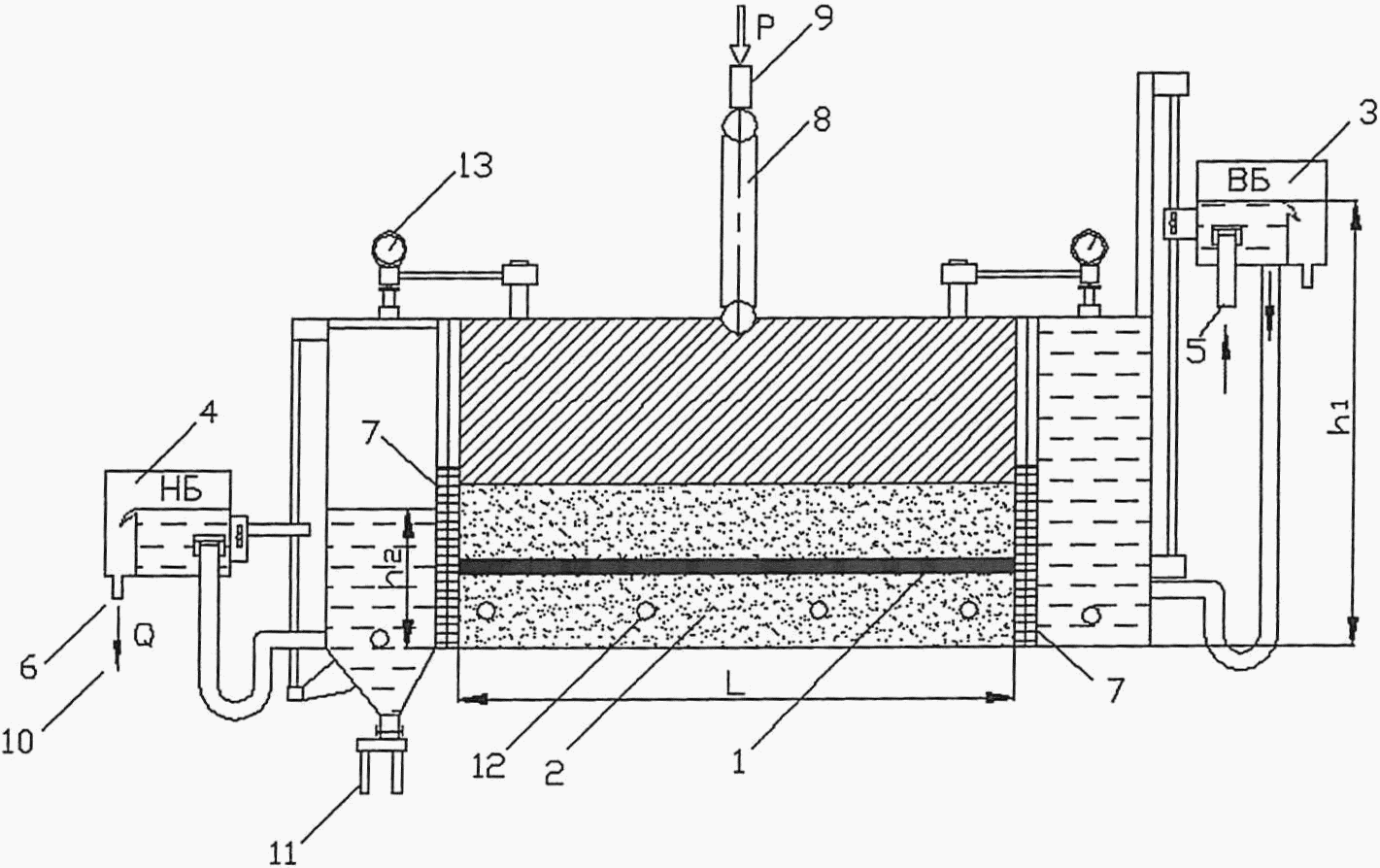

1 -
образец геосинтетического материала (горизонтальный
вариант инсталляции в модели);
2 -
образец несвязного
грунта;
3 -
бачок верхнего бьефа;
4
- бачок нижнего бьефа;
5
- патрубок для подачи воды;
6 -
патрубок для выпуска воды;
7
- решетка;
8
- устройство для передачи нагрузки;
9
- датчик нагрузки;
10
- расходомер;
11
- пескосборник;
12
- точки подключения трубчатых пьезометров для измерения
напора воды;
13
- датчик линейных перемещений
фильтрационно-суффозионного лотка для испытания модели
"вода - ГСМ - грунтовый материал"
(при горизонтальном направлении потока воды)

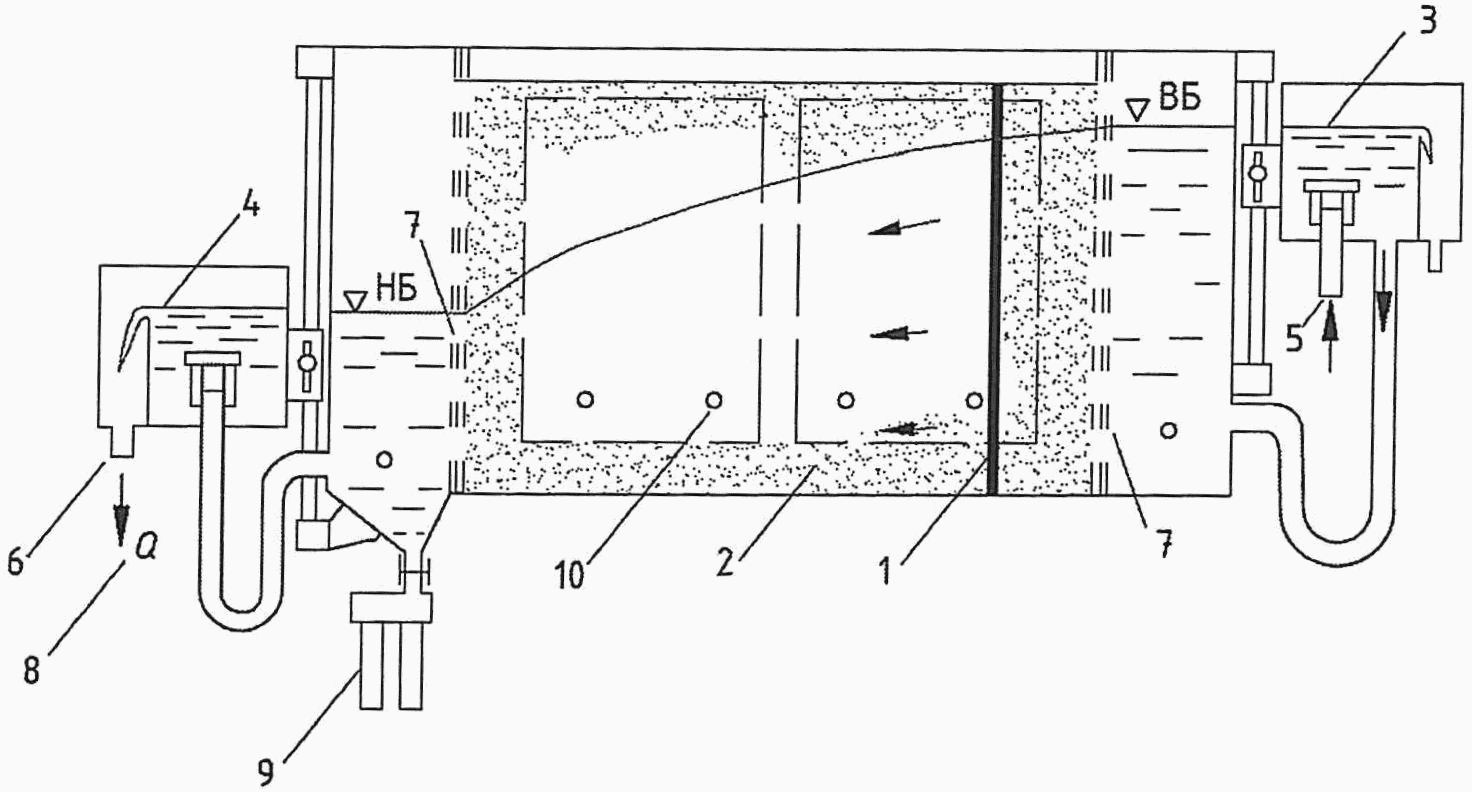

1 -
образец геосинтетического материала (вертикальный
вариант инсталляции в модели);
2 -
образец несвязного
грунта;
3
- бачок верхнего бьефа;
4
- бачок нижнего бьефа;
5
- патрубок для подачи воды;
6 -
патрубок для выпуска воды;
7
- решетка;
8 -
расходомер;
9 -
пескосборник;
10
- точки
подключения трубчатых пьезометров для измерения напора воды
фильтрационно-суффозионного лотка для испытания модели
"вода - ГСМ - грунтовый материал"
(при горизонтальном направлении потока воды)
Т.8 В комплект оборудования для лабораторных испытаний модели "вода - геосинтетический материал - грунтовый материал" должны входить:
- фильтрационный прибор, подобный прибору по
Т.7
;
- весы лабораторные по
ГОСТ Р 53228
;
- термометр с погрешностью измерения не более 0,5 °C по
ГОСТ 28498
;
- линейка измерительная металлическая по
ГОСТ 427
;
- секундомер по
ГОСТ 8.423
;
- ножницы по
ГОСТ Р 51268
;
- шаблон для изготовления образца;
- цилиндр мерный по
ГОСТ 1770
.
Т.9 Применяемые приборы и оборудование должны обеспечивать измерения с погрешностью не более:
0,2 °C - температура;
0,1 с - время;
1 мм - высота водяного столба (напор);
1% - объем воды;
3% - давление на образец;
1% - толщина образца.
Т.10 Стандартные значения давления на образец и значения напора
Коэффициент фильтрации ГСМ оценивают при давлениях на пробу 2, 20, 100, 200 кПа или при давлении, соответствующем воздействующему на ГСМ в конкретной конструкции ГТС.
При каждом уровне давления на пробу коэффициент фильтрации оценивают при значениях напора 300, 100, 70, 50 мм или при значении напора, возникающего в конкретной конструкции ГТС.
Т.11 Стандартные требования к используемой воде
Температура воды должна быть от 18 °C до 22 °C. Воду применяют:
- подземную - из интервала отбора грунта, при этом обязательным является определение ее минерализации;
- питьевую - по
СанПиН 2.1.4.1074
с добавлением веществ, снижающих гидрофобный эффект (арилалкилсульфонат натрия в концентрации 0,1% к объему);
- хозяйственно-питьевого назначения - с минерализацией не более 2 г/л, при этом она должна быть деаэрирована путем вакуумирования или кипячения (допускается отстаивание воды в течение не менее 1 сут);
- дистиллированную - в случаях, устанавливаемых программой исследований.
Т.12 Стандартные требования к температуре и влажности воздуха
Определение водопроницаемости элементов грунтовых сооружений с использованием ГСМ следует проводить при температуре от 18 °C до 22 °C и относительной влажности воздуха от 30% до 80%.
Т.13 Порядок проведения испытаний модели элемента конструкции грунтового ГТС, включающей фильтрующий ГСМ (геотекстиль), при исследовании водопроницаемости/коэффициента фильтрации конструкции включает выполнение следующих операций:
- установочные исследования начальных характеристик используемых несвязных грунтов: фильтрационные исследования по
ГОСТ 25584
; расчетная/лабораторная оценка суффозионности;
- установочные исследования начальных характеристик фильтрующего ГСМ (геотекстиль): определение толщины образцов (в том числе при нагружении); определение водопроницаемости/коэффициента фильтрации по
ГОСТ Р 52608
согласно руководству по эксплуатации применяемых приборов (в том числе при нагружении);
- проведение испытаний на фильтрационном приборе модели "вода - геотекстиль - грунтовый материал";
- итоговые исследования образца после проведения испытаний в модели: определение остаточной водопроницаемости/коэффициента фильтрации по
ГОСТ Р 52608
согласно руководству по эксплуатации применяемых приборов (в том числе при нагружении); определение количества грунта, закольматировавшего образец; оценка степени кольматажа образца геотекстиля;
- определение количества грунта, закольматировавшего образец фильтрующего ГСМ (геотекстиля), прошедшего испытания в составе модели элемента конструкции грунтового ГТС, проводится взвешиванием образца ГСМ, прошедшего испытания в составе модели элемента конструкции грунтового ГТС и высушенного до воздушно-сухого состояния, и его сравнением с весом образца, установленным до проведения испытаний;
- число испытаний на фильтрационном приборе модели "вода - геотекстиль - грунтовый материал" принимается в соответствии с
ГОСТ Р 52608
;
- испытания прекращаются при условии достижения среднего из пяти последних измерений значений времени фильтрации установленного объема воды, отличающихся не более чем на 5%.
Т.14 Порядок проведения испытаний модели элемента конструкции грунтового ГТС, включающей противофильтрационный ГСМ (геомембрана), при исследовании фильтрационной прочности/контактной фильтрации конструкции включает выполнение следующих операций:
- установочные исследования начальных характеристик используемых грунтов: фильтрационные исследования по
ГОСТ 25584
; расчетная/лабораторная оценка суффозионности;
- испытание противофильтрационных ГСМ (геомембраны), предназначенных для эксплуатации в условиях низких давлений воды, с использованием устройства для определения водонепроницаемости при низких давлениях по
ГОСТ EN 1928
;
- испытание противофильтрационных ГСМ (геомембраны), предназначенных для эксплуатации в условиях высоких давлений воды, выполняют с использованием устройства для определения водонепроницаемости при высоких давлениях по
ГОСТ EN 1928
;
- проведение испытаний на фильтрационном приборе модели "вода - геомембрана - грунтовый материал";
- испытание проводят на трех образцах ГСМ, если в нормативных или технических документах на материалы конкретных видов не указано иное число образцов;
- испытания прекращаются при резком изменении прилагаемой нагрузки (разрыве образца) или истечении нормативного периода проведения испытаний.
Т.15 Фильтрационные и суффозионные критерии возможности применения ГСМ в модели элемента конструкции грунтового ГТС, включающей фильтрационный ГСМ (геотекстиль) и противофильтрационный ГСМ (геомембрана), устанавливаются по результатам экспериментальных исследований.
Фильтрационные критерии возможности применения ГСМ в модели элемента конструкции грунтового ГТС, включающей фильтрационный ГСМ (геотекстиль), устанавливаются согласованием коэффициентов фильтрации материала грунтового ГТС и фильтрационного ГСМ (геотекстиля) различной плотности.
Суффозионные критерии возможности применения ГСМ в модели элемента конструкции грунтового ГТС, включающей фильтрационный ГСМ (геотекстиль), устанавливаются на основании суффозионности/несуффозионности материала грунтового ГТС и остаточной водопроницаемости фильтрационного ГСМ (геотекстиля) различной плотности.
Критерии фильтрационной прочности применения ГСМ в модели элемента конструкции грунтового ГТС, включающей противофильтрационный ГСМ (геомембрана), устанавливаются по результатам определения водонепроницаемости модели.
Критерии контактной фильтрации в модели элемента конструкции грунтового ГТС, включающей противофильтрационный ГСМ (геомембрана), устанавливаются на основании сравнения полученных значений коэффициента фильтрации модели элемента конструкции грунтового ГТС, включающей противофильтрационный ГСМ, и коэффициента фильтрации грунтового материала ГТС.
Оценка влияния глубины заложения конструкции грунтового ГТС, включающей фильтрационный ГСМ (геотекстиль), на изменение проницаемости ГСМ в модели элемента проводится по значению водопроницаемости фильтрационного ГСМ (геотекстиля) различной плотности, устанавливаемому по результатам испытаний с пошаговым приложением нагрузки, вплоть до значения, соответствующего фактической глубине заложения элемента конструкции грунтового ГТС, включающей фильтрационный ГСМ (геотекстиль).
Т.16 Испытания модели при исследовании водопроницаемости/коэффициента фильтрации модели элемента конструкции грунтового ГТС, включающей фильтрующий ГСМ (геотекстиль), в вертикальном фильтрационно-суффозионном приборе
Испытание в вертикальном фильтрационно-суффозионном приборе, показанном на
рисунке Т.1
, осуществляется следующим образом.
Проводят загрузку исследуемой модели в устройство: для этого образец геотекстиля
1
помещают в фильтрационную камеру
2,
укладывая его на сетку
3,
размещенную на неподвижной опорной решетке
4.
Герметизируют соединение конического отстойника
7
и фильтрационной камеры
2
путем стяжки фланцевого соединения
8
с помощью болтов. Болты фланцевого соединения
8
обеспечивают равномерный зажим образца геотекстиля
1
по периметру. На поверхность образца геотекстиля
1
помещают образец несвязного грунта
5
с послойной его укладкой и трамбованием, на поверхность несвязного грунта
5
укладывают еще одну сетку
3
и устанавливают подвижную (нагрузочную) решетку
6.
Проведение исследования фильтрационно-суффозионных свойств модели проводится следующим образом. Воду в бачок верхнего бьефа
9
подают насосом
10
из емкости для воды
11,
куда она поступает по трубе
12.
В фильтрационную камеру
2
подают из бачка верхнего бьефа
9
воду с напором (H), соответствующим минимальному из применяемых в испытаниях. Выполняют нагружение модели устройством для передачи нагрузки
13,
фиксируя нагрузку датчиком нагрузки
14.
Перемещение подвижной (нагрузочной) решетки
6
фиксируется датчиком линейных перемещений
23.
Фильтрационная камера
2
соединена с бачками
9 и 15
верхнего и нижнего бьефов через верхний
16
и нижний
17
патрубки. При проведении испытания при нисходящем направлении фильтрации бачок верхнего бьефа
9
подключается к верхнему патрубку
16,
расположенному в верхней части фильтрационной камеры
2,
а бачок нижнего бьефа
15
подключается к нижнему патрубку
17,
расположенному в нижней части фильтрационной камеры
2.
Частицы грунта, профильтровавшиеся через образец геотекстиля
1
при нисходящем направлении фильтрации, падают в пескосборник
19.
При исследованиях с восходящим направлением фильтрации бачок верхнего бьефа
9
подключается к нижнему патрубку
17,
расположенному в нижней части фильтрационной камеры
2,
а бачок нижнего бьефа
15
подключается к верхнему патрубку
16,
расположенному в верхней части фильтрационной камеры
2.
Вода, профильтровавшаяся через размещенную в приборе модель, состоящую из образца несвязного грунта
5
и образца геотекстиля
1,
отводится через расходомер
18
в емкость для воды
11.
Температуру воды в емкости для воды
11
определяют по датчику измерения температуры воды
20,
расход профильтровавшейся через комбинированный образец воды определяют по расходомеру
18,
измерение напора в опыте проводят по трубчатым пьезометрам
21,
подсоединенным к бачкам
9
и
15
верхнего и нижнего бьефов, нагрузку на грунт определяют по датчику нагрузки
14.
Воздух из устройства выпускают через специально устроенное приспособление
22.
При окончании испытаний получают оценку коэффициента фильтрации, водопроницаемости и суффозионной устойчивости модели с учетом действующих значений нагрузок и воздействий в конструкциях различных элементов грунтовых ГТС.
Т.17 Испытание модели при исследовании фильтрационной прочности/контактной фильтрации элемента конструкции грунтового ГТС, включающей противофильтрационный ГСМ (геомембрана) в вертикальном фильтрационно-суффозионном приборе
Испытание в вертикальном фильтрационно-суффозионном приборе, показанном на
рисунке Т.2
, осуществляется следующим образом.
Загрузка исследуемой модели элемента конструкции в устройство, выполняется аналогично Т.16, за исключением порядка размещения образца противофильтрационного ГСМ. На сетку
3,
размещенную на неподвижной опорной решетке
4,
насыпают слой грунта
5
(толщиной около 2 см) с послойным его уплотнением при насыщении водой снизу. Грунтовый материал, используемый в испытании, должен соответствовать требованиям, предъявляемым к грунтовому материалу, запроектированному в качестве защитных слоев/переходных зон противофильтрационного ГСМ. Образец геомембраны
1
прямоугольной формы устанавливается по центру фильтрационной камеры
2
прибора. Ширина образца геомембраны равна диаметру фильтрационной камеры
2
прибора. Толщина слоя грунта
5
между верхним торцом образца геомембраны и подвижной (нагрузочной) решеткой
6
составляет порядка 2 см. Между грунтом и подвижной (нагрузочной) решеткой
6
устанавливается сетка
3.
Подача воды, нагрузки на образец, определение температуры воды в емкости, определение расхода и напора осуществляются аналогично
Т.16
.
Значение контактной фильтрации в модели определяют сравнением полученных значений коэффициента фильтрации модели элемента конструкции грунтового ГТС, включающей противофильтрационный ГСМ, и коэффициента фильтрации грунтового материала.
Т.18 Определение водопроницаемости модели по результатам испытаний в вертикальном фильтрационно-суффозионном приборе
Определение водопроницаемости выполняют в следующем порядке:
- измеряют стабильный расход
Q
воды, профильтровавшейся через модель при некотором напоре
H
;
- находят скорость фильтрации
, где
- площадь сечения камеры прибора;
, где
- площадь сечения камеры прибора;
- по показаниям пьезометров вычисляют градиенты напора
I
;
- определяют коэффициент фильтрации
K = v/I.
Т.19 Испытание модели при исследовании водопроницаемости/коэффициента фильтрации/контактного размыва модели элемента конструкции грунтового ГТС, включающей фильтрующий или противофильтрационный ГСМ в горизонтальном фильтрационно-суффозионном лотке
Испытание в горизонтальном фильтрационно-суффозионном лотке, показанном на
рисунке Т.3
, осуществляется следующим образом.
Грунт
2
укладывается в лоток с послойным его уплотнением при насыщении водой.
Образец исследуемого ГСМ размещают в лотке вертикально/горизонтально/наклонно в зависимости от проектного положения ГСМ в модели элемента конструкции грунтового ГТС.
Напорный/безнапорный режим фильтрации и нагрузку выбирают в зависимости от проектных нагрузок на ГСМ в элементе конструкции грунтового ГТС. Плотность укладки грунта определяется требованиями к конструкции элемента ГТС.
Для испытаний на контактный размыв по контакту "грунт-ГСМ" ГСМ укладывают под слоем грунта или над ним (потолочный размыв). Испытания грунта на контактный размыв проводят после водонасыщения и полной его осадки под заданной нагрузкой, о чем судят по прекращению осадки поршня
8,
регистрируемой установленными на нем датчиками линейного перемещения
13.
Напор повышается ступенями. В процессе испытаний фиксируют наименьшее значение скорости и градиента напора фильтрационного потока, при которых возникает устойчивый размыв грунта. Об интенсивности размыва судят по увеличению количества выносимых потоком в пескосборник
11
частиц грунта и соответствующих смещениях размываемой поверхности грунта, о чем свидетельствует осадка поршня.
Т.20 Определение водопроницаемости модели по результатам испытаний в напорном/безнапорном горизонтальном фильтрационно-суффозионном лотке
Испытание в горизонтальном фильтрационно-суффозионном лотке, показанном на
рисунке Т.4
, осуществляется следующим образом:
- после замачивания грунта и присоединения пьезометров приступают непосредственно к определению водопроницаемости модели, для чего измеряют по расходомеру или объемным способом стабильный расход воды
Q,
профильтровавшейся при заданном напоре через модель, и одновременно пьезометрические уровни верхнего и нижнего бьефов;
- понижая (ступенями) в процессе испытаний модели уровень нижнего бьефа в лотке и измеряя при этом стабильные расходы воды и одновременно пьезометрические уровни на границах отдельных участков, определяют средние значения коэффициента фильтрации грунта в пределах каждого из этих участков
где
Q -
расход воды;
l
n
-
средняя длина участка (отсека);
B -
ширина рабочей камеры лотка;
T
n
-
средняя высота отсека (ограниченная при безнапорном режиме фильтрации депрессионной поверхностью потока);
- изменение напора по длине отсека;
- коэффициент фильтрации всей испытуемой модели определяется по формуле
где
Q
- расход воды;
L
- общая длина модели в лотке;
h
1
и h
2
-
уровни воды в верхнем и нижнем бьефах лотка;
B -
ширина рабочей камеры;
- итоговые исследования образца геотекстиля после проведения испытаний в модели: определение остаточной водопроницаемости/коэффициента фильтрации по
ГОСТ Р 52608
согласно руководству по эксплуатации применяемых приборов (в том числе при нагружении); определение количества грунта, закольматировавшего образец; оценка степени кольматажа образца геотекстиля;
- определение количества грунта, закольматировавшего образец геотекстильного фильтрующего материала, прошедшего испытания в составе модели элемента конструкции грунтового ГТС, проводится взвешиванием образца ГСМ, прошедшего испытания в составе модели элемента конструкции грунтового ГТС и высушенного до воздушно-сухого состояния, и его сравнения с весом образца, установленным до проведения испытаний.
Т.21 При проведении экспериментальных исследований конструкции грунтового ГТС, включающей фильтрационный ГСМ (геотекстиль) или противофильтрационный ГСМ (геомембрана), оформляются следующие акты:
- акт отбора грунтового материала, контактирующего с фильтрационным или противофильтрационным ГСМ, по
ГОСТ 12071
;
- акт отбора объединенного образца фильтрационного ГСМ (геотекстиля) по
ГОСТ ISO 9862
;
- акт отбора объединенного образца противофильтрационного ГСМ (геомембраны) по
ГОСТ EN 13416
;
- акт отбора единичных образцов фильтрационного ГСМ (геотекстиля) по
ГОСТ ISO 9862
;
- акт отбора единичных образцов противофильтрационного ГСМ (геомембраны) по
ГОСТ EN 13416
.
Т.22 По результатам экспериментальных исследований для конкретных объектов оформляется протокол экспериментальных исследований конструкции грунтового ГТС, включающей фильтрационный ГСМ (геотекстиль), или протокол экспериментальных исследований конструкции грунтового ГТС, включающей противофильтрационный ГСМ (геомембрану). Рекомендуемая форма протокола:
Утверждаю
_____________________
(должность)
_____________________
(подпись, Ф.И.О.)
_____________________
(число, месяц, год)
М. П.
ПРОТОКОЛ N _________ от ___________ г.
экспериментальных исследований конструкции грунтового ГТС,
включающей фильтрационный ГСМ
(геотекстиль)/противофильтрационный ГСМ (геомембрана)
I Листов всего - ... .
II Протокол испытаний распространяется только на образцы и конструкции
грунтового ГТС, подвергнутые испытаниям.
III Протокол испытаний не может быть частично или полностью перепечатан
или размножен без разрешения (
указывается организация, выполняющая
исследования
)
.
1 Наименование изделия: ___________________________________________________
2 Описание изделия (назначение): __________________________________________
(наименование)
3 Заказчик испытаний ______________________________________________________
(наименование организации или Ф.И.О. заказчика,
юридический адрес)
4 Предприятие - проектировщик ГТС: ________________________________________
(наименование организации или Ф.И.О. заказчика,
юридический адрес)
5 Схема расположения ГСМ:
┌─────────────────────────────────────────────────────────────────────────┐
│ │
│ (схема) │
│ │
│ │
│ │
└─────────────────────────────────────────────────────────────────────────┘
6 Проектные нагрузки и воздействия на конструкцию грунтового ГТС,
включающую ГСМ в проектируемом (эксплуатируемом) сооружении: ______________
___________________________________________________________________________
7 Дополнительные требования, обусловленные наличием агрессивных сред или
климатическими условиями __________________________________________________
___________________________________________________________________________
8 Сведения об акте отбора образцов грунтового материала: __________________
___________________________________________________________________________
(наименование акта, организация, номер, дата)
9 Предприятие - изготовитель ГСМ: _________________________________________
(наименование организации или Ф.И.О.
изготовителя, юридический адрес)
10 Сведения об акте отбора образцов ГСМ: __________________________________
(наименование акта, организация,
номер, дата)
11 Дата проведения испытаний: _____________________________________________
12 Место проведения испытаний: ____________________________________________
(наименование организации или Ф.И.О. исполнителя,
юридический адрес)
13 Цель испытаний: ________________________________________________________
14 Программа испытаний: ___________________________________________________
(нормативные требования)
15 Нормативный документ, на соответствие требованиям которого проведены
испытания: ________________________________________________________________
16 Перечень применяемого испытательного оборудования и средств измерений:
___________________________________________________________________________
___________________________________________________________________________
17 Вода, используемая при проведении испытаний: ___________________________
(водопроводная, дистиллированная,
природная)
18 Климатические условия проведения испытаний:
- температура воды
- температура воздуха в лаборатории
- относительная влажность воздуха
- атмосферное давление
- специальные условия _____________________________________________________
19 Результаты испытаний: таблица результатов испытаний по форме,
приведенной в Т.23 или Т.24.
Т.23 Форма таблицы результатов испытаний фильтрующего ГСМ (рекомендуемая)
Результаты экспериментальных исследований конструкции
грунтового ГТС, включающей фильтрующий ГСМ (геотекстиль)
_______________________________________________________
(наименование конструкции)
марка геосинтетического материала (геотекстиля) ________
проектная/эксплуатационная нагрузка ___________________,
действующий градиент напора ________________
|
Наименование грунта
|
Коэффициент фильтрации/водопроницаемость
|
Снижение коэффициента фильтрации образца ГСМ после испытаний, %
|
Вывод о соответствии
|
|||
|
грунтового материала
|
образца фильтрационного ГСМ до испытаний конструкции грунтового ГТС
|
конструкции грунтового ГТС, включающей фильтрационный ГСМ
|
образца фильтрационного ГСМ после испытаний
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАКЛЮЧЕНИЕ:
Фильтрующий материал геотекстиль "_________________" производства фирмы
"____________", соответствует/не соответствует требованиям, предъявляемым к
конструкции грунтового ГТС, включающей фильтрующий ГСМ (геотекстиль)
___________________________________________________________________________
(наименование конструкции)
при действующих на нее нагрузках и воздействиях, предусмотренных при
проведении настоящих экспериментальных исследований.
Испытания проводил ______________________________________
(подпись, Ф.И.О.)
Эксперт _________________________________________________
(подпись, Ф.И.О.)
Т.24 Форма таблицы результатов испытаний противофильтрационного ГСМ (рекомендуемая)
Результаты экспериментальных исследований конструкции грунтового ГТС,
включающей противофильтрационный ГСМ (геомембрану)
___________________________________________________________________________
(наименование конструкции)
марка геосинтетического материала (геомембрана) ___________________________
статическое давление воды _______________, давление грунта _______________,
действующий градиент напора
|
Наименование грунта
|
Угол естественного откоса грунтового материала
|
Коэффициент фильтрации/водопроницаемость
|
Оценка изменения коэффициента фильтрации модели с ГСМ и коэффициента фильтрации грунта, %
|
Вывод о соответствии
|
|
|
грунтового материала
|
конструкции грунтового ГТС, включающей противофильтрационный ГСМ
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАКЛЮЧЕНИЕ:
Противофильтрационный материал геомембрана "__________________________"
производства фирмы "______________________", соответствует/не соответствует
требованиям по контактному размыву, предъявляемым к конструкции
грунтового ГТС, включающей противофильтрационный ГСМ (геомембрану)
___________________________________________________________________________
(наименование конструкции)
при действующих на нее нагрузках и воздействиях, предусмотренных при
проведении настоящих экспериментальных исследований.
Испытания проводил ______________________________________
(подпись, Ф.И.О.)
Эксперт _________________________________________________
(подпись, Ф.И.О.)
